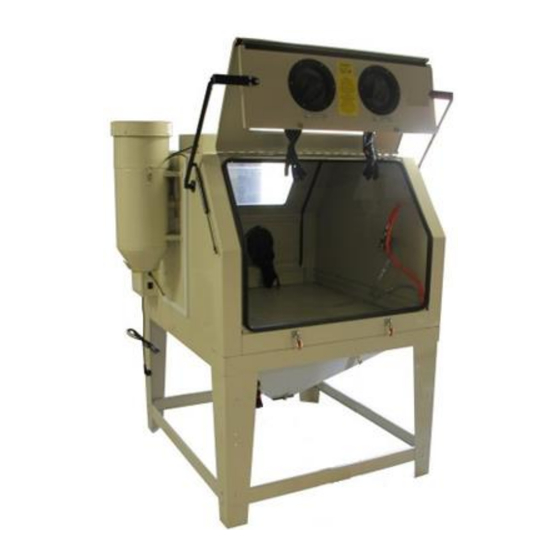

ZionAir SB120A Montage- Und Bedienungsanleitung
Zandstraalcabine
Verwandte Anleitungen für ZionAir SB120A
Inhaltszusammenfassung für ZionAir SB120A

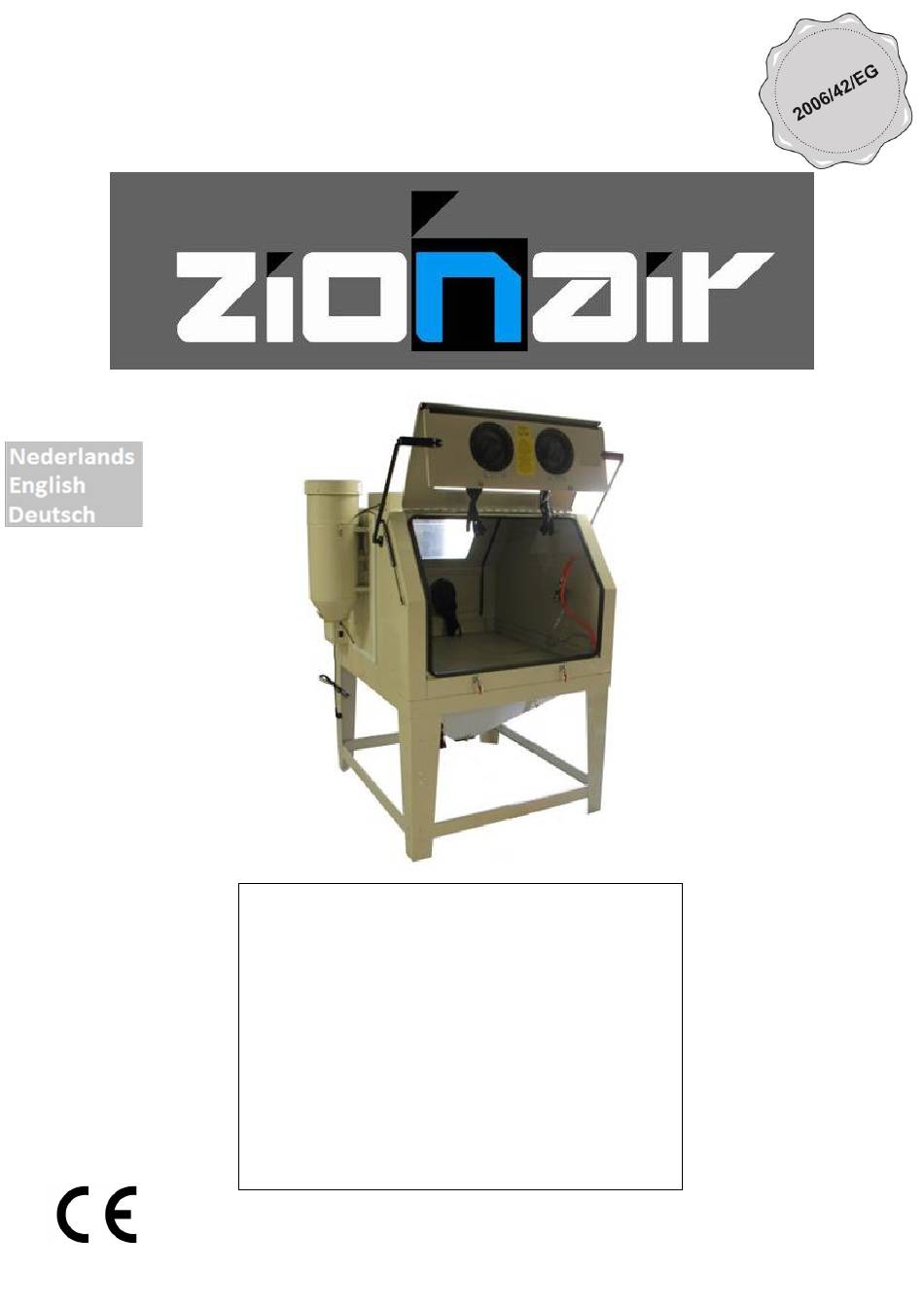

- Seite 1 Zandstraalcabine 1200L Sandblasting cabinet 1200L Sandstrahl Kabine 1200L SB120A Montage- en gebruiksinstructies Assembly and user instructions Montage- und Bedienungsanleitung...
- Seite 3 Inhaltverzeichnis Allgemeine Informationen ......................17 Verwahren Sie diese Bedienungsanleitung ..................17 Sicherheitsvorschriften ........................17 Allgemeine Sicherheitsvorschriften ....................17 Montage ............................19 Auspacken ............................19 Montage ............................19 Bedienung ............................22 Vorbereitung ............................. 22 Bedienung ............................22 Wartung ............................22 Mögliche Probleme und Ursachen ....................23 Reinigung der Absaugung ......................
-
Seite 18: Allgemeine Informationen
Überprüfen Sie die Zion Air Sandstrahl Kabine vor jedem Einsatz auf Fremdform, Beschädigungen sowie einwandfreiem Zustand der Verkabelung und den Leitungen. Entdecken Sie einen Defekt bitten wir Sie dringend die Zionair Sandstrahl Kabine sofort außerhalb Betrieb zu nehmen und den Defekt durch einen autorisierten Mechaniker beheben zu lassen bevor die Sandstrahl Kabine wieder in Betrieb genommen wird. -
Seite 19: Spezifische Sicherheitsanforderungen Für Sandstrahl-Kabinen
Strahlsand welcher speziell für Arbeiten mit diesem Gerät entworfen ist. 7. Stellen Sie das Gerät immer auf eine stabile feste, sowie flache Unterfläche. 8. Überprüfen Sie die Zionair Sandstrahl Kabine vor jedem Einsatz auf Fremdform, Beschädigungen sowie einwandfreiem Zustand der Verkabelung und Leitungen. Wir bitten um besondere Aufmerksamkeit bei dem Zustand der Dichtungen in Sache Leckagen. -
Seite 20: Montage
WICHTIGER HINWEIS! Nicht befolgen der oben genannten Anweisungen kann sämtliche Materialien beschädigen und zu schweren Verletzungen führen! 3. Montage Auspacken Kabine Extraktion PE-Folie für Fenster und Leuchtkasten anzeigen (10X) Ersatz Düsensatz (2X) Schrauben und Muttern (1X) Bedienungsanleitung Dichtung (3x22mm) (6X) Druckregler und Fuß... - Seite 21 5. Kleben Sie Dichtband auf den Grundrahmen(ungefähr 3 Rollen) und legen Sie dann das Gitter/Raster auf den Grundrahmen. 6. Stellen Sie die Kabine auf den Grundrahmen und schlagen Sie beide Klappen hoch. Sichern Sie jetzt die Kabine mit den M6x12mm Bolzen. 7.
- Seite 22 8. Platzier Sie jetzt die Staubabsaugung gegen die Kabine, richten Sie die Löcher aus und setzen Sie den Staubabsaugung fest mit die M6x12mm Bolzen und M6 Muttern, brauchen Sie Kit um die Öffnung zwischen der Extraktion und den Schrank zu dichten, sonst kommt da noch immer Staub frei während des Gebrauchs.
-
Seite 23: Bedienung
4. Bedienung Vorbereitung 1. Beachten Sie dass ein Werkstück frei von Öl, Wasser, Feuchtigkeit und sämtlichen Verschmutzungen ist bevor Sie mit den Strahlarbeiten anfangen. 2. Stellen Sie den Betriebsdruck der verdichteten Luft ein zwischen 5,5 und 8,6 bar. 8,6 Bar ist der maximale Betriebsdruck. Beachten Sie das Körniges Strahlungsmaterial unter einem hohen Betriebsdruck schneller Funktion verliert. -
Seite 24: Mögliche Probleme Und Ursachen
Leitungen. Wir bitten um besondere Aufmerksamkeit bei dem Zustand der Dichtungen sowie Leckagen. Entdecken Sie einen Defekt bitten wir Sie dringend die Zion Air Sandstrahl Kabine sofort außerhalb Betrieb zu nehmen und den Defekt durch einen autorisierten Mechaniker beheben zu lassen bevor die Sandstrahl Kabine wieder in Betrieb genommen wird. -
Seite 25: Spezifikationen
10. Eventuelle Wartungen am Gerät dienen zeitig und regelmäßig, wie im Handbuch beschrieben, durchgeführt zu werden. 11. Nur ihr Lieferant ist Ansprechpartner in Sachen Garantie und kann ihnen diese erteilen. Zionair ist ein Teil von Valkenpower BV Onderhoud/keuring legenda, Maintenance/Examination Legenda, Wartung / Inspektion-Legende... - Seite 26 Adresgegevens/Address data/Anschriftdaten: Controle – Inspection – Kontrolle Datum/Date/Datum In orde/Okay/In Niet in orde, Handtekening/Signature/Unterschrift Ordnung ontmanteling/Not okay, decommissioning/ Nicht in Ordnung, Außer Betrieb gestellt...
-
Seite 27: Eg-Verklaring Van Overeenstemming - Declaration Of Conformity - Eg- Konformitätserklärung
Tipo Descrizione Marca Tipo Descripción Marca SB120A Zandstraalkast, Sandblasting Zionair cabinet, Sandstrahlcabine Waarop deze verklaring betrekking heeft, in overeenstemming zijn met de volgende normen: To which this declaration relates is in conformity with the following document: Auf welches sich diese Erklärung bezieht, den folgenden Normen entspricht: Auquel se réfère cette déclaration est conforme à...
