Moser Baer H60 Montage- Und Bedienungsanleitung
Hauptuhr
Inhaltszusammenfassung für Moser Baer H60

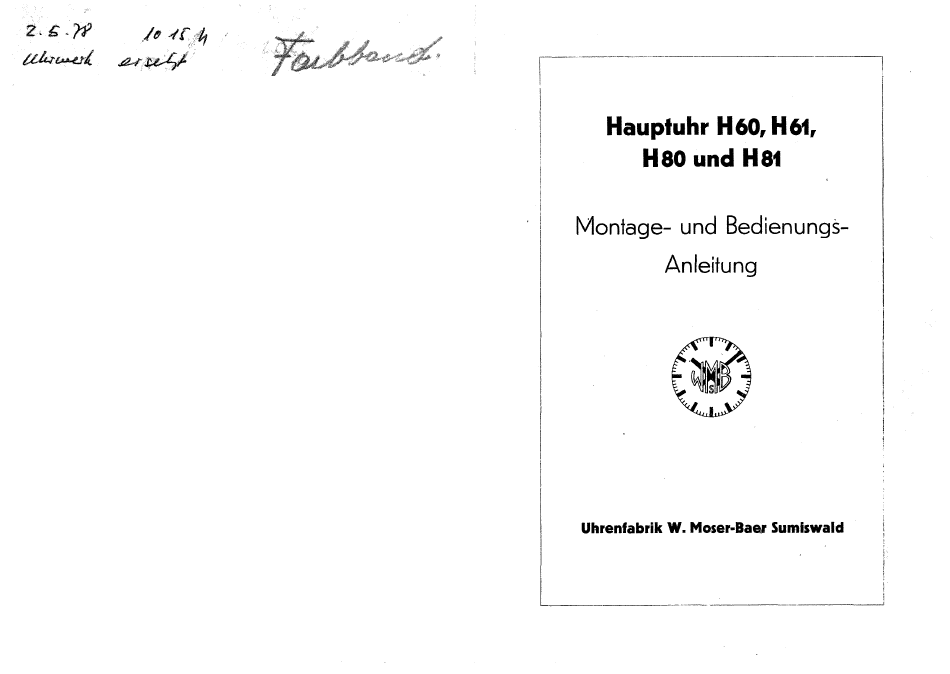

- Seite 1 Hauptuhr H60, H61, H80 und H81 Montage- und Bedienungs- Anleitung Uhrenfabrik W. Moser-Baer SumSswald...
- Seite 2 1. Montage: a) Vorbereitungsarbeiten Befestigungslocher 1 + 2 an der Wand anzeichnen und vorstechen. Bei Mauerwerk sind enisprechende Diibel 3 zu versetzen. Die Auflagepunkfe miissen lotrecht in einer Ebene liegen. Die Leitungszufuhrungen 4, 5 + 10 fur Nefz und Nebenuhrlinie sind enfspre- chend der Massskizze zu verlegen.
- Seite 3 b) Installation Massskizze fiir H 61 und H 81 Hauptuhr und Pendel ausTransportverpackung nehmen und flach aufTisch legen. Druckknopf 10 unten eindrucken und Kastendeckel 11 unten sorgfaltig heben. Das Schloss ist bei der Lieferung offen und der Schlussel befindetsich im Uhren- gehause.
- Seite 4 2. Inbetriebsetzung der Anlage Um von Anfang an eine bestmogliche Ganggenauigkeit zu erzielen, ist zu be- achten, dass a) die obere Flache der Pe ndellinse 20 mit der Markierung 23 des Pendelstabes 15 ubereinsfimmt b) der rote Punkt 24 auf der Mikrometerschraube 19 nach vorn schaut c) die Pendellinse 20 richtig auf der Mikrometerschraube 19 aufliegt d) die Feinstellschraube 21 ca.
- Seite 5 1st die Abweichung in 24 Std. grosser als 1 Sek,, so ist mit der Mikrometer- 4. Einstellung des Signalteils schraube 19 zu regulieren. Die Abweichung von 1 Skalenfeil pro 24 Std. betragt a) Einstellung der Signalzeiten ca. 3,5 Sek. Die Signalzeiten konnen durch Einsetzen von Signalschrauben im Signalrad Kleinere Abweichungen sind mit der Feinstellschraube 21 zu kompensieren.
- Seite 6 Es bewirken : langer Reiter eingesetzt: innerer Signalkreis eingeschalfet, z. B. Samstag, , Technische Dafen kurzer Reiter eingesetzt: Signalprogramm ausgeschaltet, Netzspannung umschaltbar 110/125/145/220 Volt z. B. sonntags oder wochentlich freie Halbtage, Nefzfrequenz 40 — 60 Hz kein Reiter eingesetzt: ausserer Signalkreis eingeschaltet. loieranz der Netzspannunq D , •...
