- Seite 1 Mini Wash Me ceramics left CL/03.03138 - CL/03.12238 32,50 157,50 Dimensions in mm, for reference only / 13.08.2014 / rev_01 www.clou.nl...

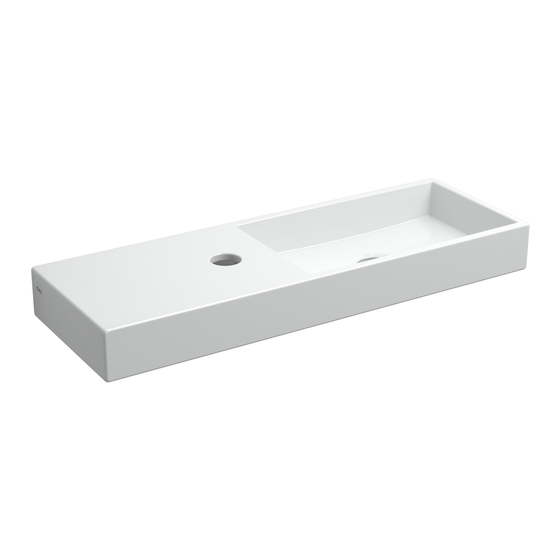

- Seite 2 mini wash me_56 left ceramics b a t h f i n d i n g s CL/03.03139, CL/03.12239 Montage instructies Installation Instructions Notice de montage Montageanweisungen...
- Seite 3 All menti- oned dimensions in this manual should be verified before executing the action. - Clou b.v. can not be held responsible for the results of improper use, improper transportation or any damage caused during interim storage.
- Seite 4 à toute action. - Clou BV ne peut être tenu responsable pour usage non approprié des articles, trans- port inadéquat ou dommage causés à votre entrepôt en attente de livraison.
- Seite 5 Gegenstände auf das Produkt passend ist. Gebruiksvoorschriften: zie ook de onderhoudsvoorschriften op www.clou.nl max. User’s instructions: See also the maintenance guides at www.clou.nl 15 kg Instructions d’utilisation: Voyer aussi les instructions de maintenance sur www.clou.nl Gebrauchsanweisungen: Sehen Sie auch die Wartungsanweisungen am www.clou.nl...
- Seite 6 35,50...
- Seite 7 157,50 norm. 700 max. 755 min. 530...
- Seite 8 Duidt met potlood en waterpas de middellijn van de fontein 403 mm aan. Mark with pencil and level the centreline of the wash-hand basin. Marquer avec un crayon et avec un niveau la ligne de centre du lave-mains. Markieren Sie mit einem Blei- stift und mithilfe der Was- serwaage die Mittellinie des Handwaschbecken.
- Seite 9 Duidt met potlood de plaatsen aan waar u gaten moet boren. Mark with pencil the spots to 332 mm 125 mm drill holes. Marquer avec un crayon les endroits de perçage des trous. Markieren Sie mit einem Blei- stift die Stellen, an denen Lö- cher gebohrt werden müssen.
- Seite 10 Steek de pluggen in de gaten en schroef de stokschroef in de linkse plug, bevestig de beugel met de schroef. Insert the dowels in the holes and screw the dowel screw in the dowel on the left, also fix the bracket with the screw. Enfoncer les chevilles dans les trous et visser le goujon dans la cheville gauche, aussi fixer le...
- Seite 11 Bevestig de kraan (niet inbe- grepen) op de fontein en sluit deze aan op de waterleiding. Mount the tap (not included) on the wash-hand basin and connect it to the water supply. Fixer le robinet (non inclus) sur le lave-mains et le raccorder à la conduite d’eau.
- Seite 12 Bevestig de sifon (niet inbegre- pen) aan de afvoer en aan de afvoerleiding. Attach the trap (not included) to the drain and to the waste pipe. Fixer le siphon (non inclus) à la bonde et à la décharge d’eau. Befestigen Sie den Siphon (nicht im Lieferumfang ent- halten) am Ablauf und an der Abflussleitung.
