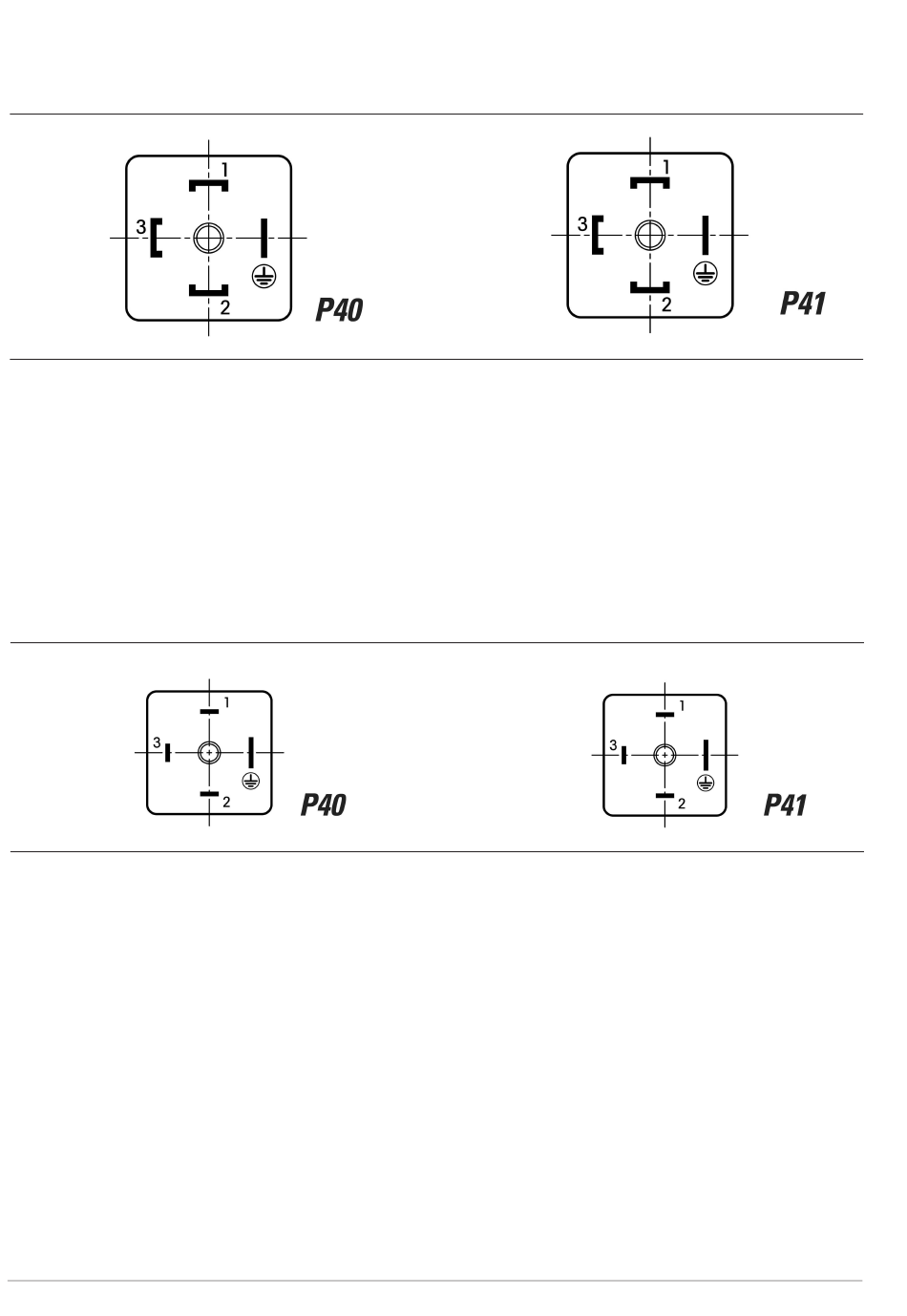

Fig. 4 Connecting diagram
Instrument socket DIN 43 650/A
Two-wire
1 Output (+)
2 Output (-)
3 not connected
( ) Measurement earth
Three-wire
1 Output (+)
2 Supply and output (-)
3 Supply (+)
( ) Measurement earth
Instrument socket DIN 43 650/C
Two-wire
1 Output (+)
2 Output (-)
3 not connected
( ) Measurement earth
Three-wire
1 Output (+)
2 Supply and output (-)
3 Supply (+)
( ) Measurement earth
Fig. 4 Anschlußplan
Gerätestecker DIN 43 650/A
Zweileiter
1 Ausgang (+)
2 Ausgang (-)
3 nicht belegt
( ) Meßerde
Dreileiter
1 Ausgang (+)
2 Speisung und Ausgang (-)
3 Speisung (+)
( ) Meßerde
Gerätestecker DIN 43 650/C
Zweileiter
1 Ausgang (+)
2 Ausgang (-)
3 nicht belegt
( ) Meßerde
Dreileiter
1 Ausgang (+)
2 Speisung und Ausgang (-)
3 Speisung (+)
( ) Meßerde
12
Fig. 4 Schémas de raccordement
Fiche d'appareil DIN 43 650/A
Deux fils
1 Sortie (+)
2 Sortie (-)
3 non connecté
( ) Terre de mesure
Trois fils
1 Sortie (+)
2 Alimentation et sortie (-)
3 Alimentation (+)
( ) Terre de mesure
Fiche d'appareil DIN 43 650/C
Deux fils
1 Sortie (+)
2 Sortie (-)
3 non connecté
( ) Terre de mesure
Trois fils
1 Sortie (+)
2 Alimentation et sortie (-)
3 Alimentation (+)
( ) Terre de mesure
