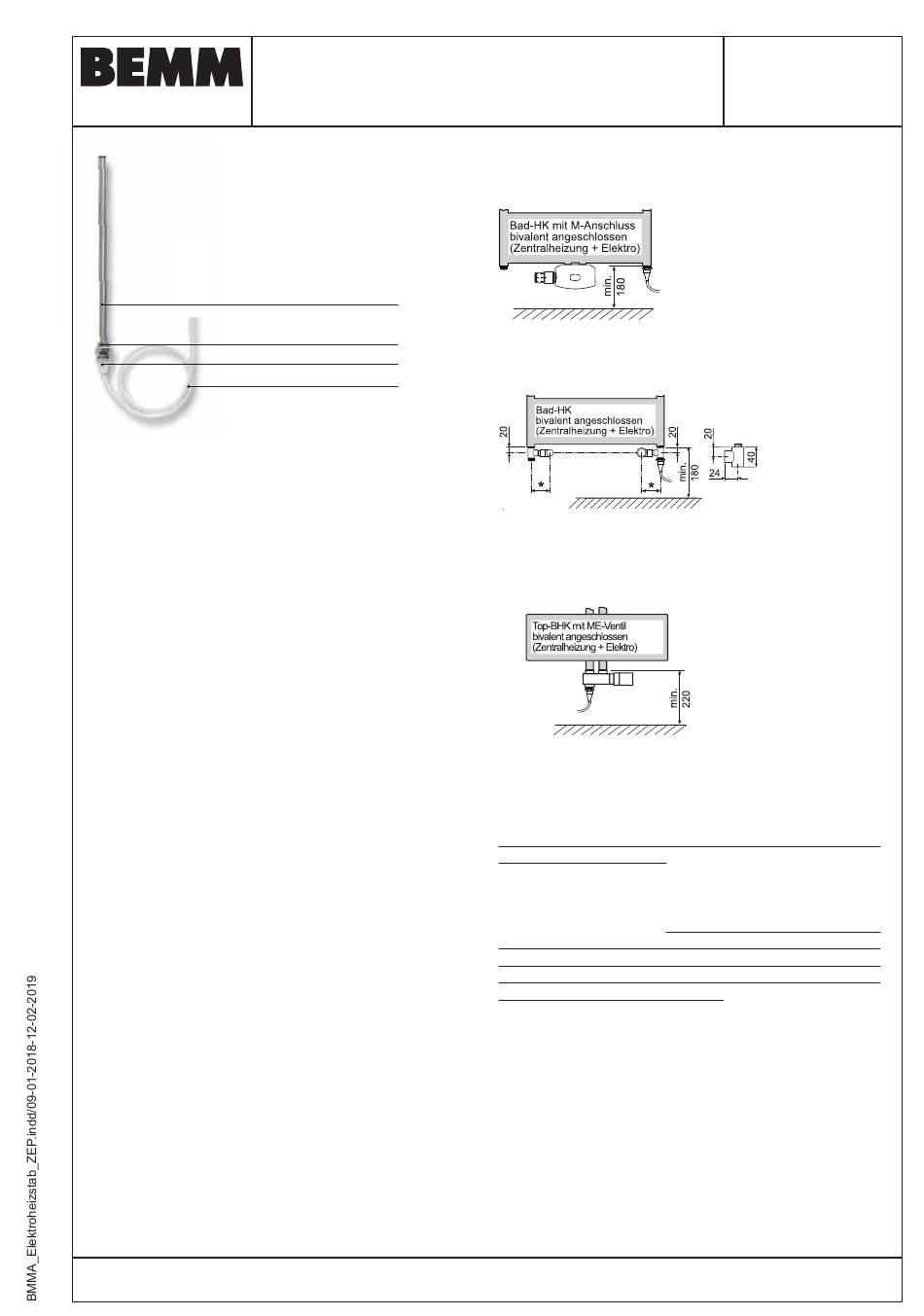

Bemm ZEP Serie Montage- Und Bedienungsanleitung

Heizstab
Einschraubgewinde
Kopf oder Regler
Geräte-Anschlusskabel
Montage und Einsatzmöglichkeiten
Elektroheizstäbe dürfen nur in Wasser oder Wasser mit
Äthylen-Glykol (Frost- und Korrosionsschutz) und in Heizungs-
anlagen mit max. 90 °C Heizungswasser betrieben werden.
Zunächst ist darauf zu achten, daß der Elektroheizstab in
der Leistung zur Heizkörpergröße passend gewählt wird
gemäß gültiger technischer Preisliste. Größere Wahl (Elektro-
Leistung) führt zur Überhitzung, welche den Heizstab (Überhit-
zung) und den Heizkörper (Überdruck) beschädigen kann. Die
Leistung sowie das Herstelldatum sind auf dem Tauchkörper
der Elektroheizstäbe eingeprägt.
Je nach Heizkörperserie und Anschlussart, sind die Heizstäbe bei
den Badheizkörpern vertikal von unten in das Sammelrohr einzu-
schrauben. Sofern die Badheizkörperserie keinen gesonderten
extra Elektroanschluss besitzt ist bei Einbau in Badheizkörper
mit M-Anschluss generell zu empfehlen, den Mittenanschluss
mittels BEMM M-Ventil für die Rohrnetzanbindung zu verwenden
damit in einen der beiden freien unteren äußeren Anschlüsse
der Elektroheizstab eingesetzt werden kann (Abb. 1). Das
Nachrüsten mit einem Elektroheizstab ist bei dieser Anschlussart
jederzeit möglich. Bei Einbau in Badheizkörpern ohne oder nur
mit Mittenanschluss oder Verwendung der unteren äußeren
Anschlüsse für die Rohranbindung sind entweder die Spezial-
T-Stücke DN 15 (1/2") i/a (extra bestellen !) an den Anschlüssen
einzuschrauben (Abb. 2) oder wo möglich das M-Ventil bivalent
Typ ME mit ME-Verschraubung zu verwenden (Abb. 3). Bei An-
schluss gemeinsam mit T-Stücken ist ein Nachrüsten nicht mehr
möglich und muß ggf. schon bei Vormontage der Rohrleitung
berücksichtigt werden.
Achtung, Montagehinweis für Salsa, Cobo und Rondo S mit
seitlichem Sonderanschluss: Elektroheizstab muß in das
Vertikalrohr ohne seitlichen Anschluss montiert werden.
Die Elektroheizstäbe ZEPEL... sind mit einer O-Ring-Dichtung
versehen. Es ist kein zusätzliches Dichtungsmaterial zu ver-
wenden. Für das Einschrauben sind ein Maulschlüssel 27 mm
oder eine Armaturenzange zu verwenden.
Die genauen Montage- und Anschlussmaße sowie mögliche
Montagepositionen im Heizkörper sind den Unterlagen der je-
weiligen Badheizkörperserie und den Folgeseiten zu entnehmen.
BEMM GmbH, 31180 Emmerke b. Hildesheim, FON 0 51 21 / 93 00-0, www.bemm.de
Montage- und Bedienungsanleitung
Elektroheizstab Serie ZEP für Badheizkörper
Abb. 1
Einbau in Badheizkörper mit M-Anschluss und M-Ventil (ohne
Spezial-T-Stück) oder mit extra Elektroanschluss.
Abb. 2
Einbau in Badheizkörper ohne M-Anschluss bzw. Verwendung der
äußeren unteren Anschlüsse trotz M-Anschluss/50 mm Anschluss.
* 72 mm für Eck-ventile/verschraubungen nach Euronorm HD 1215-2
* 86 mm für Eck-ventile/verschraubungen Oventrop Baureihe E
Abb. 3
Einbau in Badheizkörper mit 50 mm Anschluss in den Sammelrohren
und Verwendung des M-Ventil Typ ME.
Inbetriebnahme/Außerbetriebnahme
Bevor die Netzverbindung hergestellt wird ist zu prüfen, ob
der Badheizkörper mit Wasser oder bei Elektroausführung mit
dem Heizmedium gefüllt ist.
Bei Trockenheizung wird der Heizstab zerstört ! Der Gewähr-
leistungsanspruch erlischt.
Im Rücklauf des Heizkörpers dürfen im Zentralheizungsbe-
trieb ausschließlich Ventile montiert werden, die nur mit einem
Werkzeug betätigt werden können, um ein unbeabsichtigtes
Schließen zu verhindern. Der Badheizkörper muß im Elek-
trobetrieb wasserseitig bis zum Anlagen-Ausdehnungsgefäß
mit dem Heiznetz verbunden sein, damit bei Erwärmung die
Ausdehnung des im Badheizkörper befindlichen Wassers zum
Ausdehnungsgefäß gewährleistet ist. Beim eventuell dennoch
erforderlichen wasserseitigen Absperren des Heizkörpers durch
den Fachmann und beim Entleeren der Heizungsanlage ist der
Stecker zu ziehen bzw. die Stromzufuhr zu unterbrechen, damit
Überdruck bzw. Trockenheizung vermieden werden.
Die Elektroheizstäbe der Serie P mit PTC-Technologie haben
die Nennleistung bei 20 °C. Mit zunehmendem Temperatu-
ranstieg bis zum Maximum wird die Leistung bis zu 30 %
reduziert, bei Auslegung/Zuordnung gemäß BEMM Preisliste/
Produktunterlagen.
Für den Betrieb mit Elektroheizstab ist die Heizungsanlage
ausgeschaltet oder das Heizkörperventil geschlossen, da sonst
die vom Heizstab erzeugte Wärme im Heizungsnetz verloren geht.
6.11.02.19
Seite 1
Anschluss mit
2 Spezial-T-Stücken
Anschluss mit
ME-Ventil und
ME-Verschraubung
