Inhaltszusammenfassung für Electronic.Star Auna AB-450
Seite 1

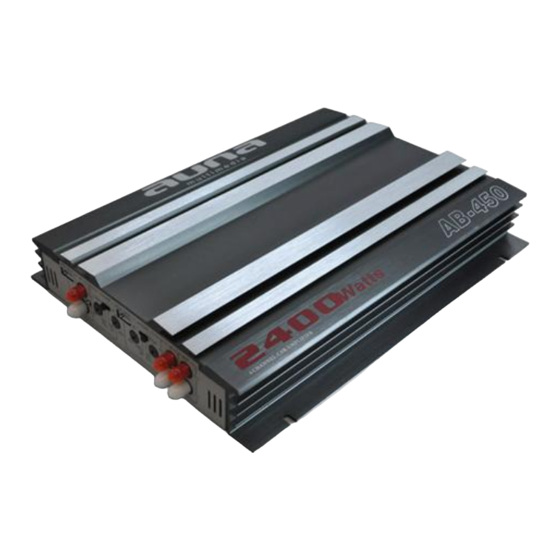

Auna AB-450 4-Kanal-Verstärker 10000849...
Seite 2
Sehr geehrter Kunde, zunächst möchten wir Ihnen zum Erwerb Ihres Gerätes gratulieren. Bitte lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befolgen Sie diese um möglichen technischen Schäden vorzubeugen. Eigenschaften 90W x 4 Kanal Ausgangsleistung (20Hz – 20KHz, an 2 Ohm) ...
Seite 3
4. Verbindung des AUX-Anschlusses: Verbinden Sie das AUX-Eingangskabel mit dem Chinch-Anschluss wie beschrieben: „Weiß“ zun linken Vorverstärkerausgang des Autoradios. „Rot“ zum rechten Vorverstärkerausgang des Autoradios. Bevor Sie den Vorverstärkerausgang des Autoradios oder anderer Geräte verbinden, stellen Sie sicher, dass die Impedanz und die Sensibilität mit diesem AUX-Anschluss übereinstimmen. 5.
Verbindung mit dem Autoradio Abb.1 Verbindung mit den Lautsprechern Abb. 1.2 Montage Montieren Sie den Verstärker wie in Abb. 3 beschrieben. VORSICHT: Das Gerät heizt sich stark auf. Bitte lassen Sie bei der Montage Platz um Abb. 3 den Verstärker.
Seite 5
Datenblatt Ausgangsleistung 90W x 4 Verstärker 2400W (Mono) Frequenzgang 20Hz-20KHz bei 1dB Eingangssensibilität Hoch: 1.0-2.0V Impedanz 100 Ω Niedrig: 0.1-1.0V Impedanz 10 KΩ Besser als 95 dB Lautsprecher-Impedanz 4-16 Ω Subwoofer-Frequenz Regelbar 30Hz-250Hz Stromversorgung DC 14.4V Maße 320 x 245 x 52mm Zubehör Schrauben und Ersatzsicherung SICHERHEITSHINWEISE UND GEWÄHRLEISTUNG...
Seite 6
Features 90W x 4 Channel Power Output (20Hz – 20KHz, an 2 Ohm) Multi-mode connection capability for Simultaneous subwoofer & satellite speaker operation Adjustable subwoofer crossover frequency(3O—25OHz) High current discrete output devices Adjustable RCA level inputs ...
Seite 7
4. Connection of AUX Input (Low Input) Connect the AUX input wires with RCA type pin jack as follows: white to L Ch pre—output of the car stereo. Red to R Ch pre—output of the car stereo. Before connecting the pre—output of the car stereo or other unit, confirm the impedance or sensitivity to match with this unit AUX input.
Seite 8
Wiring Operation for Stereo Fig. 1 Wiring Operation for Speakers Fig. 1.2 Mounting Please mount at your option as illustrated in Fig.3 using screws and fixtures supplied with the units. CAUTION: The unit itself will be heated because of its Fig.
Specification Output Power 90W x 4 high power amplifier 2400W (Mono) Frequency response 20Hz-20KHz at 1dB Input Sensitivity High: 1.0-2.0V impedance 100 Ω Low: 0.1-1.0V impedance 10 KΩ Signal ratio Better than 95 dB Speaker impedance 4-16 Ω Subwoofer Frequency adjustable 30Hz-250Hz Power Supply DC 14.4V...
