- Seite 1 Einbauanleitung Vorwärmer für Topvex...
- Seite 2 Inhaltsverzeichnis 1 Einleitung............. 1 Produktbeschreibung ........1 Verwendungszweck ........1 Produktübersicht CB ........1 Produktübersicht RB ........1 Produktübersicht TG-KH/PT1000....2 2 Sicherheit............. 2 Sicherheitsdefinitionen ......... 2 3 Montage .............. 2 Vor der Montage des Produkts müssen folgende Schritte ausgeführt werden: ....2 Montieren des Vorwärmers ......

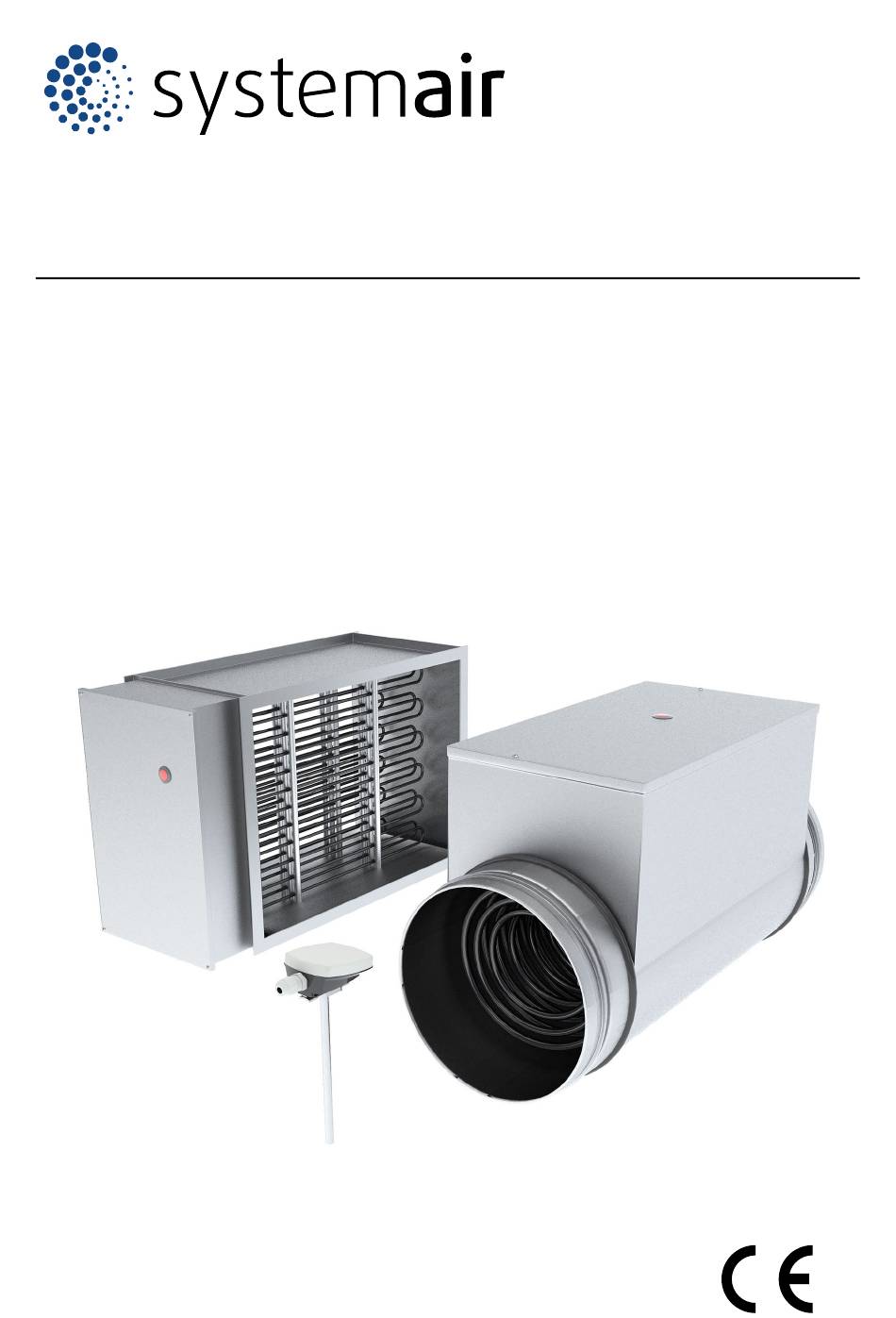

- Seite 3 Lüftungsanlagen mit runden oder eckigen Kanälen stromgerät vorgesehen ist. vorgesehen. Die maximale Umgebungstemperatur für den Vorwärmer be- trägt 30 ° C. Die maximale Austrittstemperatur beträgt 50 °C. Produktübersicht CB Heizstäbe Kanalanschlüsse mit Gummilippendichtung Typenschild Rückstelltaste Überhitzungsschutz Produktübersicht RB Schaltschrank...
- Seite 4 Rückstelltaste für manuelles Zurücksetzen des Gehäuse Überhitzungsschutzes Produktübersicht TG-KH/PT1000 Kabelverschraubung Montagehalterung Sensor Sicherheit Montage Vor der Montage des Warnung Produkts müssen folgende Stellen Sie den Sicherheitsschalter in die Position OFF, bevor Sie Schritte ausgeführt werden: Wartungsarbeiten ausführen, es sei denn, in den Anweisungen sind andere Schritte •...
- Seite 5 Verwenden Sie Montageschienen, um den Vorwär- destabstand des zweifachen Kanaldurchmessers, ge- mer am Kanal zu montieren. Die Führungsschienen messen von einem Kanalwinkelstück, Filter oder werden nicht von Systemair. anderen Gegenständen, die Luftverwirbelungen im Volu- Bringen Sie eine feuerbeständige Isolierung auf menstrom verursachen können.
- Seite 6 Schaltplan CU27 400V 3N~ Schaltplan für CU27 (1), CB (2). Außenluftsensor (3) 400V 3N~ Schaltplan für CU27 (1), RB (2). Außenluftsensor (3) Schaltplan CU283 400V 3N~ Schaltplan für Regler (1), Erweiterungsmodul CEM15 (2) und CB-Vorwärmer (3). Außenluftsensor (4)
- Seite 7 BU B50 OR A51 GN N52 400V 3N~ BN G Schaltplan für Regler (1), Erweiterungsmodul CEM15 (2) und RB-Vorwärmer (3). Außenluftsensor (4)
- Seite 8 Für Topvex mit Access-Regelungssystem für sw 4.X So stellen Sie die Vorwärmfunktion ein Die Anmeldung erfolgt im Servicemodus mithilfe des Passworts 0612. Service 0612 Einloggen So aktivieren Sie die Vorwärmfunktion Wählen „Ja“ Sie im Menü Konfiguration > Funktionen > Funktionsaktivierung bei der Option „Vorerhitzer“ aus der Liste der ver- fügbaren Funktionen aus.
- Seite 9 Analogeingänge Gerät Position Ansauglufttemperatur Regler Vorerhitzertemperatur PDT2 Konfiguration > E/A-Zuordnungseinstellungen > Digitaleingänge 8. März 13:46 Digitale Eingänge Gerät Position Vorerhitzer-Rückmeldung Regler Konfiguration > Digitale Eingänge > Vorerwärmer-Rückmeldung 8. März 13:46 Vorerhitzer-Rückmeldung Name Ursprünglicher Name Vorerhitzer-Rückmeldung Funktion von Kontakten Öffnerkontakt Konfiguration > E/A-Zuordnungseinstellungen 8.
- Seite 10 So speichern Sie die Inbetriebnahmeeinstellungen Systemair empfiehlt, nach Abschluss der Installation und dem Testen aller Funktionen eine lokale Datensicherung der aktuellen Konfiguration in der Steuereinheit zu speichern. Wählen Sie im Menü Konfiguration > Systemeinstellungen > Einstellungen speichern und wiederherstellen unter „Inbetriebnah- meeinstellungen speichern“...
- Seite 11 Hauptmenüpunkt Untermenüpunkt 1 Untermenüpunkt 2 Erklärungen * Zugangsrechte * Einloggen Einloggen Loggen Sie sich auf der Service-Ebene ein, indem Sie einen 4-stelligen Code eingeben. Nach dem Erreichen Geben Sie das Passwort der gewünschten Ebene kehren Sie mit dem LINKS- xxxx in der Aktuellen Ebene Pfeil (zweimal drücken) auf der Bedieneinheit wieder ein: Keine zurück.
- Seite 12 Dieser kann auch bei unzureichender Heizleistung für ein Gerät an sehr kalten Orten verwendet werden. Zum Beispiel bei -30 ° C. Der Sollwert richtet sich nach der Heizleistung und dem Luftstrom. In diesem Fall kann der Sollwert z.B. -18 °C betragen.
- Seite 14 © Copyright Systemair AB Alle Recht vorbehalten Systemair AB behält sich das Recht vor, seine Produkte ohne vorherige Benachrichtigung zu ändern. Dies gilt auch für bereits bestellte Produkte, solange diese Änderung keinen Einfluss auf die zuvor vereinbarten Produktspezifikationen hat. Aus dem Englischen übersetztes Dokument...
