Betriebsanleitung
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns, dass Sie den e-Peilstab plus für Heizöl
einsetzen werden. Er ermöglicht Ihnen, den Inhalt eines Tanks
laufend zu überwachen.
Produkthinweise
Der e-Peilstab plus ist für Füllstandmessungen des Mineralöl-
produkts Heizöl Extra Leicht (HEL) in beliebigen Tank-, Fass-
und Zisternenformen geeignet. Ohne Genehmigung der Herstel-
ler dürfen keine Veränderungen am Produkt oder am Tank
vorgenommen werden. Bei ungenehmigten Veränderungen wird
keine Haftung übernommen und die Gewährleistung erlischt.
Eventuelle Veränderungen am Tank haben durch zertifizierte
Fachfirmen zu erfolgen. Für einen reibungslosen Betrieb ist es
erforderlich, ausschließlich Originalzubehör einzusetzen.
Sicherheitshinweis
Der e-Peilstab plus ist ausschließlich zur Füllstandmessung von

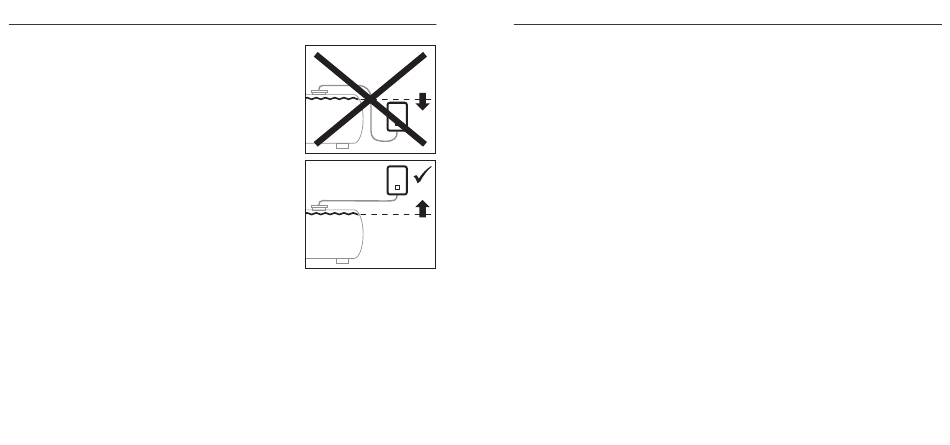

Heizöl Extra Leicht (HEL) geeignet. Gerät und Luftleitung zum Tank müssen oberhalb der
maximalen Flüssigkeitshöhe im Tank installiert und dauerhaft fixiert werden (siehe Skizze), um
jedwede Gefahr von Heizölaustritt im Schadensfall auszuschließen.
Lieferumfang: Blatt A
Inbetriebnahme
1. Messleitung in den Tank einbringen (Blatt B).
2. e-Peilstab plus mit Hilfe der drei rückseitigen Klebepunkte oberhalb der maximalen Füllhöhe
befestigen. Optional Dübel und Schrauben verwenden (Blatt C).
3. Anschlussschlauch des e-Peilstab plus mit Messleitung verbinden.
Betriebsanleitung
Betrieb
• Messung durch Drücken auf Rechteck veranlassen.
• Nach kurzer Zeit erscheint der Füllstand in cm, L und %.
• Zur Kontrolle zweite Messung durchführen. Gegebenenfalls mehrfach messen, bis die Füll-
standanzeige stabil ist.
• Wenn Batteriesymbol erscheint, Batterie wechseln.
Hinweis
Bitte beachten Sie, dass die Entnahmeleitung Ihrer Heizung unter Umständen
bis zu 20 cm über dem Tankboden endet.
Das darunterliegende Heizöl steht Ihnen zum Heizen nicht zur Verfügung.
Batteriewechsel
1. Messgerät e-Peilstab plus von der Rückwand abziehen.
2. Batterie am Anschlussklipp auswechseln.
3. Batterietyp: 9 V-Blockbatterie Alkaline
4. Messgerät e-Peilstab plus auf Rückwand positionieren und aufdrücken.
Technische Daten
Messprinzip:
hydrostatischer Druck
Max. Füllhöhe:
300 cm Heizölsäule
Toleranz:
± 1 cm
Stromversorgung:
9 V Blockbatterie
Schutzart:
IP 20
Umgebungstemperatur:
0 – 35° C
Anschlussschlauch:
1 m
Abmessungen (ohne Schlauch):
68 mm × 97 mm × 22 mm (B × H × T)
