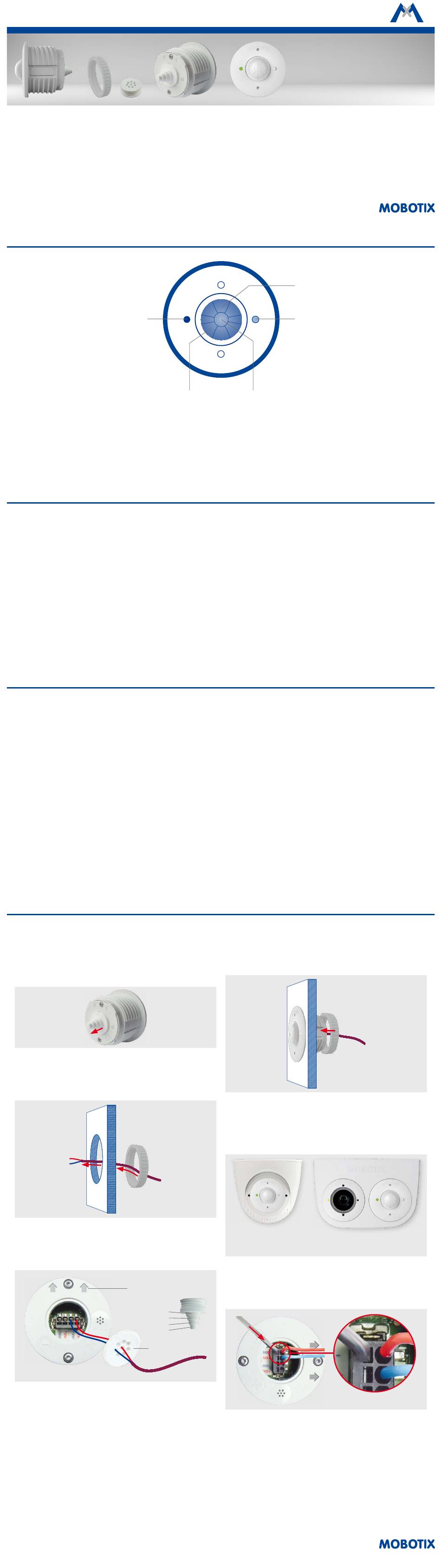

Mobotix MxMultiSense Bedienungsanleitung

Lieferumfang
MxMultiSense
• MxMultiSense MxBus-Modul
• Kunststoffmutter, weiß
• Kabelstopfen für Durchmesser 2 – 8 mm, weiß (montiert)
• Einzeladerstopfen, weiß
Sensoren des MxMultiSense-Moduls
Besondere Produktmerkmale
• Vier integrierte Sensoren: PIR-Sensor (Passiv-Infrarot), Tempera-
tur-, Helligkeits- und Akustiksensor (Geräusche).
• Dezenter Auftritt (50 mm Außendurchmesser, 11 mm sichtbare
Höhe).
• Spannungsversorgung und verschlüsselte Datenübertragung über
MxBus (max. 100 m Länge) von MOBOTIX-Kamera oder MX-BPA-Box.
• Bis zu sieben MxMultiSense-Module pro Kamera anschließbar.
• Abfrage der Daten von Kameras oder anderen MxBus-Modulen.
Sicherheitshinweise
• Das MOBOTIX MxMultiSense-Modul ist nur für den Einsatz mit
MOBOTIX-Geräten zur Ermittlung bestimmter Sensorwerte vorge-
sehen.
• Die Verwendung dieses Produkts in explosionsgefährdeten Berei-
chen ist nicht zulässig.
• Die Installation dieses Produkts ist gemäß der vorliegenden Doku-
mentation durchzuführen. Falsche Montage kann Schäden am
Produkt und an der Kamera verursachen!
• Beachten Sie die zulässigen Betriebsbedingungen:
– MxMultiSense: Innenbereich, 0 bis +40 °C, IK04
– MxMultiSense-Outdoor: IP66, –30 bis +60 °C, IK04
• Die Stromversorgung darf nur über die MxBus-Leitung von einem
anderen MOBOTIX-Gerät (z. B. Kamera) erfolgen.
Installieren des MxMultiSense-Moduls
Achtung! Stellen Sie vor diesen Arbeiten sicher, dass die MxBus-Leitung spannungsfrei ist, indem Sie die Spannungsversorgung der
Kamera bzw. einer verbauten MX-BPA-Box unterbrechen!
1. MxMultiSense-Modul vorbereiten
• Ziehen Sie den Kabelstopfen auf der Rückseite des Moduls heraus.
2. Einbauloch vorbereiten
• Bohren Sie an der vorgesehenen Position des MxMultiSense-Moduls
ein Loch mit 43 mm Durchmesser.
• Führen Sie die MxBus-Leitung(en) zuerst durch die Kunststoff-
mutter, dann durch das gebohrte Loch von hinten zu.
3. Modul anschließen
• Entfernen Sie die Isolierung der einzelnen Adern auf den ersten
5 mm.
• Stopfen für Kabel bzw. Einzeladerleitung anbringen:
• Kabelstopfen: Schneiden Sie den Stopfen entsprechend dem
Außendurchmesser des Kabels ab (z. B. Ø 4 mm – Abschnitt
mit Beschriftung Ø4 abschneiden).
• Einzeladerstopfen: Durchstoßen Sie die Löcher des Stopfens
mit jeweils einer Ader der MxBus-Leitung(en).
• Stecken Sie die einzelnen Adern der MxBus-Leitung(en) in die
entsprechenden Aufnahmen des MxBus-Steckers (mit einer zwei-
ten Leitung kann der MxBus zu weiteren MxBus-Modulen durch-
geschleift werden).
• Drücken Sie den Stopfen so in den Sitz auf der Rückseite des
Moduls, dass die Ränder gleichmäßig überstehen.
MxBus-LED
Akustiksensor
Markierungen für
„oben"
Kabelstopfen
Ø 8 mm
Ø 6 mm
Ø 4 mm
Ø 2 mm
Einzeladerstopfen
Quick Install
MxMultiSense
MxMultiSense
MxMultiSense-Outdoor
MxBus-Modul mit vier Sensoren:
PIR-Bewegungssensor, Temperatursensor, Helligkeitssensor
und Akustiksensor
Weitere Informationen:
www.mobotix.com > Produkte > Haustechnik > MxMultiSense
MX-MULTISENSE1/MX-MULTISENSE1-EXT
32.811-001_DE_12/2016
Helligkeitssensor
Temperatursensor
PIR-Sensor
• Einfache Montage in Blenden oder Hohlwänden durch von hinten
aufzuschraubende Kunststoffmutter.
• Alle Halterungen für S15D-Sensormodule als Halterung für
MxMultiSense-Modul verwendbar.
• Extrem niedrige Leistungsaufnahme (typ. 0,1 W, max. 0,2 W).
• Robust und wetterfest, für innen und außen:
• MxMultiSense: Innenbereich, 0 bis +40 °C, IK04
• MxMultiSense-Outdoor: IP66, –30 bis +60 °C, IK04
• Elektrotechnische Installation: Elektrische Anlagen und Betriebs-
mittel dürfen nur von einer Elektrofachkraft oder unter Leitung
und Aufsicht einer Elektrofachkraft den elektrotechnischen Regeln
entsprechend errichtet, geändert und instandgehalten werden. Auf
die richtige Verwendung der elektrischen Anschlüsse ist zu achten.
• Netzwerksicherheit: MOBOTIX-Produkte bringen alle notwendigen
Konfigurationsmöglichkeiten für einen datenschutzkonformen
Betrieb in Ethernet-Netzwerken mit. Für das systemübergreifende
Datenschutzkonzept ist der Betreiber verantwortlich. Die notwen-
digen Grundeinstellungen zur Missbrauchsverhinderung können
in der Software konfiguriert werden und sind kennwortgeschützt.
Ein unautorisierter Fremdzugriff wird dadurch verhindert.
4. Befestigen des Moduls in Hohlwänden/Blenden
• Setzen Sie das Modul von vorne ein (Pfeile auf der Rückseite zei-
gen nach oben, Schriftzug „MOBOTIX" auf der Vorderseite eben-
falls) und drehen Sie die Kunststoffmutter von hinten fest.
5. Befestigen des Moduls in MOBOTIX-Mounts
PTMount
• Befestigen Sie das Modul, wie dies in der jeweiligen Produktdo-
kumentation für MOBOTIX-Sensormodul-Mounts beschrieben ist.
6. Entfernen des Moduls
• Entnehmen Sie das Modul.
• Ziehen Sie den Kabelstopfen heraus bzw. entfernen Sie den Ein-
zeladerstopfen.
• Stecken Sie einen kleinen Schraubendreher wie oben in der Abbil-
dung gezeigt in den Schlitz unterhalb der jeweiligen Klemme.
• Drücken Sie den Schraubendreher leicht in Pfeilrichtung und
ziehen Sie die Ader aus der Klemme.
DualMount
