Rastar Baby Range Rover Evoque Bedienungsanleitung

Ride-on kinderauto
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

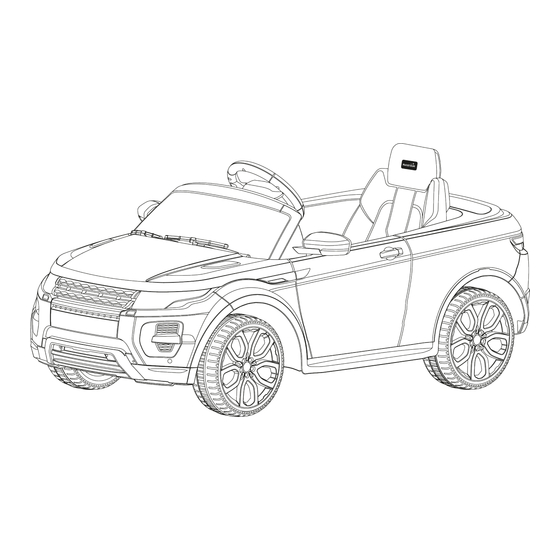

Range Rover Evoque Ride-on Kinderauto
Bedienungsanleitung
Marken, Geschmacksmuster und Urheberrechte wurden mit Zustimmung des Eigentümers AUDI AG verwendet. Lizenznehmer: RASTAR GROUP
Hersteller: Xinghui Baby Supplies Co., LTD.
North Area, Zhaoan lndustrial Park, Zhangzhou, Fujian, China. http://www.rastar.cn
Diese Bedienungsanleitung soll aufbewahrt werden, da sie wichtige Informationen beinhaltet.

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Rastar Baby Range Rover Evoque

  • Seite 1 Range Rover Evoque Ride-on Kinderauto Bedienungsanleitung Marken, Geschmacksmuster und Urheberrechte wurden mit Zustimmung des Eigentümers AUDI AG verwendet. Lizenznehmer: RASTAR GROUP Hersteller: Xinghui Baby Supplies Co., LTD. North Area, Zhaoan lndustrial Park, Zhangzhou, Fujian, China. http://www.rastar.cn Diese Bedienungsanleitung soll aufbewahrt werden, da sie wichtige Informationen beinhaltet.

  • Seite 2: Inhaltsverzeichnis

    VERZEICHNIS ÜBER DAS PRODUKT TECHNISCHE DATEN BESTAND DER LIEFERUNG AUFBAU BATTERIEN DER FERNBEDIENUNG UND DES LENKRADS AKKU AUFLADEN WARTUNG DES AKKUS ÜBERSTROMSCHUTZ BEDIENUNG VON FERNSTEUERUNG UND LENKRAD KINDERAUTO FUNKTIONEN WARNUNG / PFLEGE UND WARTUNG 10-11 FEHLERBEHEBUNG ELEKTRISCHES SCHEMA ÜBER DAS PRODUKT KINDERAUTO Vielen Dank für den Kauf unseres Produktes.

  • Seite 3: Technische Daten

    TECHNISCHE DATEN Größe 120 x 65.5 x 51.6 cm Geignet für Kinder ab 37 Monate Max. Ladegewicht 25 kg Kinderauto Netto Gewicht 15.3 kg Akku aufladbar und austauschbar Geschwindigkeit D1: 2-3 km/h D2: 3-4 km/h Akku Leistung 12V 7Ah lead-acid Energieversorgung Input: AC220V 50Hz/60Hz Output:DC12V 1000mA Ladezeit /Laufzeit...
  • Seite 4 Falls die Menge und Form der Teile an einigen Stellen von dem Produkt abwei- chen, das Sie gekauft haben, kann es sein, dass manche Teile des Autos schon eingebaut sind oder es liegt daran, dass wir die Kon gurations-Schritte reduziert haben sowie die Menge der gesparten Teile, um den Aufbau zu vereinfachen.

  • Seite 5: Aufbau

    AUFBAU 1. lnstallieren der Batterie und Stromver- sorgung • Setzen Sie den Akku in das Batteriefach. Stecken Sie die Schnittstelle an die Buchse, die rote und die schwarze Klemme jeweils mit der Anode und der Kathode der Batterie. (Hinweis: Stellen Sie sicher, dass sie richtig angeschlossen sind.

  • Seite 6: Lenkrad Installieren

    3. Lenkrad installieren • Entfernen Sie den Protektor (5) an der Ober- seite der Achsen. Er ist nicht funktionstüchtig und nur für den Transportschutz gedacht. Bitte entsorgen Sie ihn ordnungsgemäß. • Bitte installieren Sie das Lenkrad (1) an der dazu vorgesehenen Stelle und verwenden Sie die Schraube (9) und die Sechskantmutter (10), um das Lenkrad zu befestigen, nachdem das Lenkrad sicher an der richtigen Stelle positi-...

  • Seite 7: Batterien Der Fernbedienung Und Des Lenkrads

    Drücken Sie die Enden der Klammer, dann setzen Sie die Klammer an den Schließpunkt der Hinterachse. Füllen Sie die In- nen- bohrung des Radkerns mit dem Schmiermittel. BATTERIEN DER FERNBEDIENUNG UND DES LENKRADS 1.Batterie in die Fernbedienung einsetzen • Bitte nehmen Sie die Batterien heraus, falls eine Setzen Sie die Antenne in die Buchse der Fern- langfristige Lagerung vorgesehen ist, um ein Heraus- bedienung.

  • Seite 8: Akku Aufladen

    AKKU AUFLADEN Indikator Ladebuchse • Die Ladebuchse be ndet sich unter dem Tankdeckel. Öffnen Sie den Tankdeckel und stecken Sie den Stecker in das Ladegerät, danach versorgen Sie das Ladegerät mit Strom. • Eine Stunde Laufzeit benötigt 10 bis 15 Stunden Ladezeit. Jede einzelne Au adung sollte nicht mehr als 24 Stunden benötigen.

  • Seite 9: Überstromschutz

    ÜBERSTROMSCHUTZ • Ein Überstromschutz ist unter dem Sitz ange- bracht. • Die Hauptplatine ist mit einer automatischen Sicherung ausgestattet. Bei Überlastung oder unsachgemäßer Verwendung (z.B. Deaktivierung des Motors) wird die Stromversorgung automa- tisch unterbrochen. In diesem Fall schalten Sie den Schlüsselschalter 30 Sekunden lang aus und warten, bis die Sicherung automatisch wiederher- gestellt ist.

  • Seite 10: Kinderauto Funktionen

    Ersatzschalter Built-In Fernbedinung- Modus Sound Bremse Zundschlüssel Lautstärke MP3 Anschluß Loch Pedal Blinker Gangschaltung Frontlichter KINDERAUTO FUNKTIONEN Drücken Sie die Start-Taste, um das Kinderfahrzeug zu starten. Mit hoher Geschwindigkeit vorwärts: Den Getriebe-Schalter auf D2-Gang setzen und auf das Pedal treten, damit sich das Kinderfahrzeug mit hoher Geschwindigkeit vorwärts bewegt. Mit geringer Geschwindigkeit vorwärts: Den Getriebe-Schalter auf D1-Gang setzen und auf das Pedal treten, damit sich das Fahrzeug mit geringer Geschwindigkeit vorwärts bewegt.
  • Seite 11 WARNUNG Bitte sorgfähig lesen • Kinder sollten die Au adung nicht ausüben. Sie sollte von einem Erwachsenen ausgeübt werden. • Das Kinderfahrzeugs sollte unter Aufsicht von Erwachsenen in Betrieb genommen werden. • Dieses Produkt sollte von Erwachsenen aufgebaut oder von Erwachsenen kontrolliert werden, um eine richtige Montage sicherzustellen.

  • Seite 12: Warnung / Pflege Und Wartung

    PFLEGE UND WARTUNG Bitte nehmen Sie das Fahrzeug nicht in Betrieb, bevor es nicht korrekt repariert ist, sofern es irgendwie beschädigt sein sollte. • Bitte überprüfen Sie das Auto in regelmäßigen Abständen, um die Sicherheit Ihres Kindes nicht zu gefährden. •...

  • Seite 13: Elektrisches Schema

    KINDERAUTO ELEKTRISCHES SCHEMA Über die Fernbedienung / Vom Fußpedal Kleine Teile! Erstickungsgefahr! Nur unter Aufsicht von Erwachsenen! drivekids.de / Sagenta GmbH Bessemerstr. 38-42 12103 Berlin Tel. 030 63413414 Fax: 030 63413413 E-Mail: info@sagenta.de...
