LD Didactic D 1.3.5.5 Bedienungsanleitung

Bewegungen
Kreis- und Drehbewegung
Abhängigkeit der Fliehkraft vom Abstand des Probekörpers
Fliehkraftgerät
Versuchsziel
1. Untersuchung des Zusammenhangs zwischen der Fliehkraft und dem Abstand des Probekörpers vom Drehpunkt

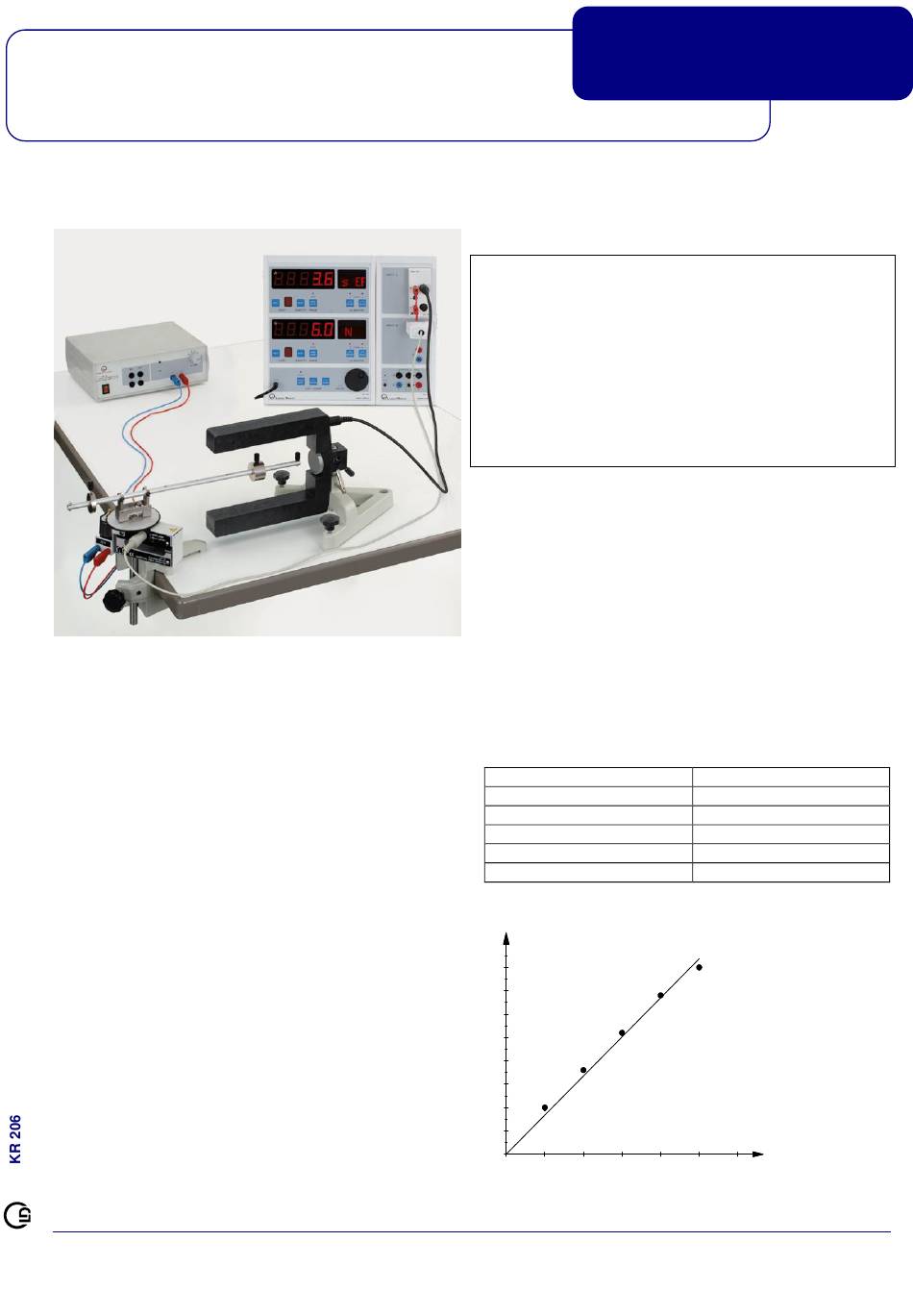

Aufbau
Sicherheitshinweise zum Versuch:
- Die Sicherungsschrauben und die Fixierschrauben von Probe-
körper und Auswuchtmasse immer fest anziehen.
- Nicht mit den Händen in die drehende Anordnung greifen.
Vorbereitung des Fliehkraftgerätes:
- Vor dem ersten Gebrauch des Fliehkraftgerätes mit Fliehkraft-
adapter müssen Nullpunkt und Verstärkung gemäß der Ge-
brauchsanweisung des Fliehkraftadapters (524 0681) eingestellt
werden.
- Bei Verwendung des Fliehkraftgerätes S sind diese Einstellungen
nicht erforderlich.
Vorbereitung der Kraftmessung:
- CASSY-Display mit angekoppelten Sensor-CASSY in Betrieb
nehmen.
- Fliehkraftgerät mit Fliehkraftadapter oder Fliehkraftgerät S an Input
B anschließen.
- Im unbelasteten Zustand des Fliehkraftgerätes die Taste OFFSET
(CALIBRATION) drücken, bis rote LED blinkt.
- Nach Einstellung des Nullpunktes, die Taste OFFSET (CALI-
BRATION) zur Bestätigung erneut drücken.
Vorbereitung zur Messung der Umlaufdauer:
- Timerbox auf Input A stecken und Lichtschranke anschließen.
- Die Eingänge E und F der Timer-Box verbinden.
- Mit der Taste NEXT (QUANTITY) den Messmodus s EF einstellen.
Einstellung der Auswuchtmasse des Fliehkraftgerätes:
- Vor Beginn der Messungen muss die Auswuchtmasse des Flieh-
kraftgerätes so eingestellt werden, dass ohne aufgesteckten Pro-
bekörper eine Fliehkraft von F = 0 angezeigt wird.
- Wird eine andere Fliehkraft F gemessen, muss die Auswucht-
masse schrittweise auf dem Dreharm nach links oder rechts ver-
schoben werden.
© by LD DIDACTIC GmbH · Leyboldstraße 1 · D-50354 Hürth · Telefon: +49-2233-604-0 · Fax: +49-2233-604-222 · E-Mail: info@ld-didactic.de
www.ld-didactic.com
Demonstrationsversuche Physik
Geräte
1 Fliehkraftgerät S ........................................................ 524 068
1 Gabellichtschranke .................................................... 337 46
1 Timer-Box .................................................................. 524 034
1 Verbindungskabel 1,50 m, 6-polig .............................. 501 16
1 Sensor-CASSY 2 ....................................................... 524 013
1 CASSY-Display USB ................................................. 524 020USB
1 AC/DC-Netzgerät 0...12 V ......................................... 521 49
1 Experimentierkabel 19A, 100 cm, rot/blau, Paar......... 501 46
1 Experimentierkabel 32A, 25 cm, schwarz ................... 501 23
1 Tischklemme .............................................................. 301 06
1 Stativfuß V-förmig, klein ............................................. 300 02
1 Stativstange, 25 cm, 12 mm Ø ................................... 300 41
Durchführung
- Sicherungsschraube entfernen und Probekörper 3 (m = 0,1 kg) auf
dem Dreharm so positionieren, dass die Fixierschraube in die
äußerste Bohrung des Armes greifen kann (r = 0,25 m).
- Fixierschraube festdrehen.
- Sicherungsschraube wieder aufstecken und ebenfalls festdrehen.
- Spannung am Netzgerät so wählen, dass eine Umlaufdauer T von
etwa 0,3 s erreicht wird.
- warten bis Umlaufdauer konstant ist.
- Fliehkraft F und Umlaufdauer T am CASSY-Display ablesen.
- Messung mit anderen Abständen r wiederholen.
Messbeispiel
m = 0,1 kg, T = 0,33 s
Abstand r in m
0,25
0,20
0,15
0,10
0,05
Auswertung
F in N
8
7
6
5
4
3
2
1
0 0,05 0,1 0,15 0,2
D 1.3.5.5
Sekundarstufe
Kraft F in N
8,0
6,8
5,2
3,6
2,0
0,25
r in m
Technische Änderungen vorbehalten
1
