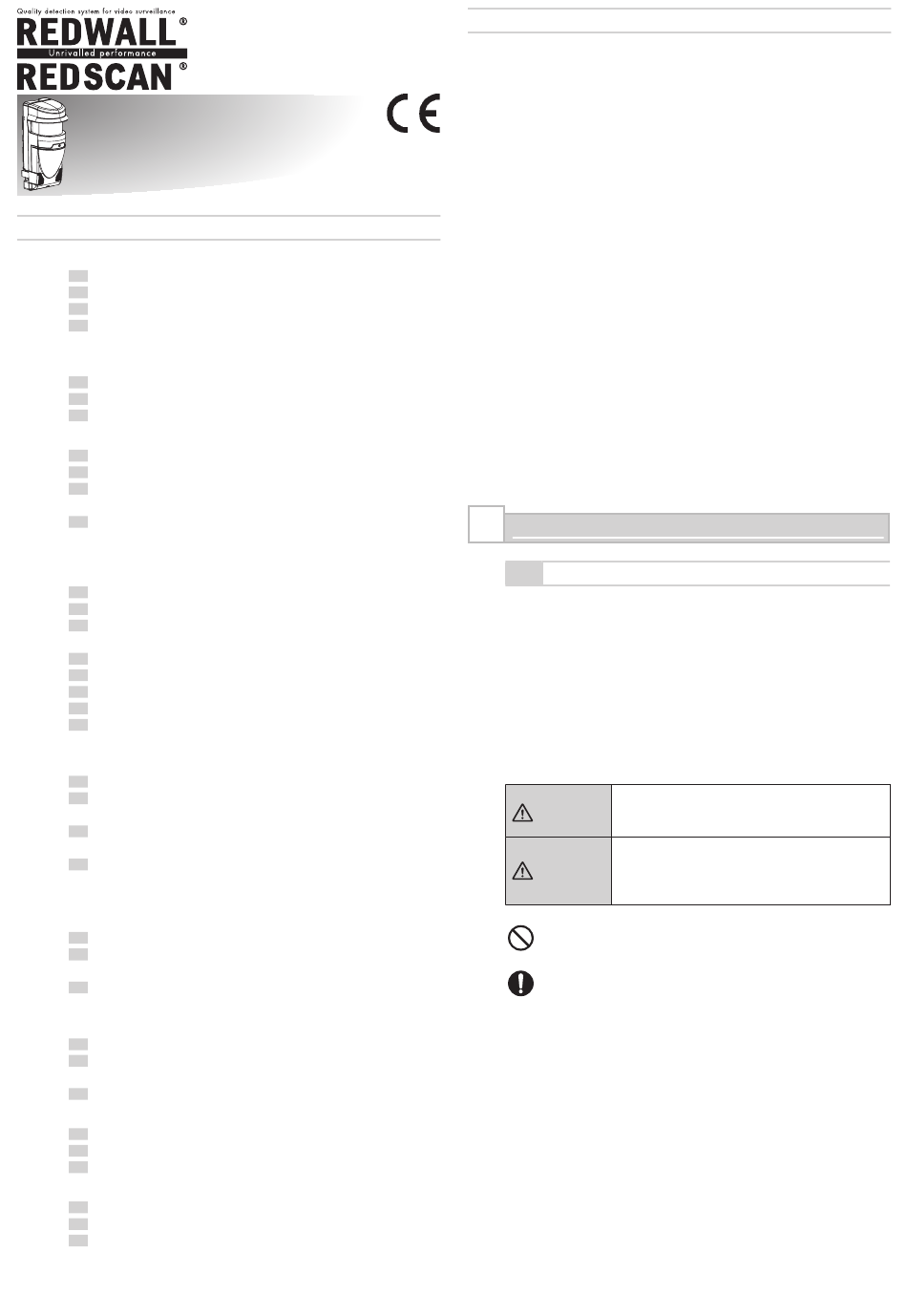

Laserscandetektor
Laserscandetektor
RLS-3060SH
RLS-3060SH
IHNALT
! EINLEITUNG
HINWEISE VOR DER INBETRIEBNAHME ..................
-
VORSICHTSMAßNAHMEN .......................................... 2
-2
BESCHREIBUNG DER EINZELNEN TEILE ................ 3
-3
ARBEITSABLAUF DER INSTALLATION ...................... 3
-4
± INSTALLATIONSVERFAHREN UND
ERFASSUNGSBEREICHE
MONTAGEARTEN ........................................................ 3
2-
ERFASSUNGSMETHODEN ......................................... 4
2-2
ANLEITUNG ZUR EINSTELLUNG DES BEREICHS ... 5
2-3
# I NSTALLATION UND WINKELEINSTELLUNG
WANDMONTAGE ODER DECKENMONTAGE ............ 5
3-
SOCKELMONTAGE ..................................................... 7
3-2
WINKELWAND-, WINKELDECKEN- ODER
3-3
WINKELSOCKELMONTAGE ....................................... 7
BESTÄTIGUNG DER POSITION DER
3-4
LASEREBENE .............................................................. 7
$ ANORDNUNG UND FUNKTION DER KOMPONENTEN
UNTER DER ABDECKUNG
VERKABELUNG ........................................................... 8
4-
SIGNALAUSGANG ....................................................... 8
4-2
ANSCHLUSS DES SIGNALGENERATORS
4-3
(GEHTESTERS) ........................................................... 9
EINSCHALTEN ............................................................. 9
4-4
STROMEINGANG HEIZUNG ....................................... 9
4-5
ANORDNUNG DER SCHALTER .................................. 9
4-6
LED-FUNKTIONEN ...................................................... 9
4-7
INITIALISIERUNG FABRIKVORGABE ....................... 0
4-8
% FESTLEGEN DER HORIZONTALEN
ERFASSUNGSBEREICHE  UND 2
WAHLSCHALTER FÜR BETRIEBSART .................... 0
5-
MANUELLE EINSTELLUNG DES HORIZONTALEN
5-2
ERFASSUNGSBEREICHS ......................................... 0
STARTEN DES SICHERHEITSPROGRAMMS IM
5-3
MANUELLEN MODUS ...............................................
AUTOMATISCHE EINSTELLUNG DES
5-4
HORIZONTALEN ERFASSUNGSBEREICHS ............
& EINSTELLUNG DES VERTIKALEN
ERFASSUNGSBEREICHS
WAHLSCHALTER FÜR BETRIEBSART .................... 2
6-
EINSTELLUNG DES ERFASSUNGSBEREICHS IM
6-2
MODUS VERTIKALER ERFASSUNGSBEREICH ..... 3
AUTOMATISCHE EINSTELLUNG DES VERTIKALEN
6-3
ERFASSUNGSBEREICHS ......................................... 4
² BEREICHSÜBERPRÜFUNG
SIGNALGENERATOR ................................................ 4
7-
ÄNDERN DER EINSTELLUNGEN BEI DER
7-2
EINRICHTUNG ........................................................... 4
SYSTEMFUNKTION NACH STROMAUSFALL .......... 5
7-3
( I P-VERBINDUNG MIT REDSCAN
FABRIKVORGABE ..................................................... 5
8-
REDSCAN MANAGER ............................................... 5
8-2
REDWALL EREIGNISCODE ..................................... 5
8-3
) TECHNISCHE DATEN
TECHNISCHE DATEN DES HAUPTGERÄTS ........... 6
9-
SKIZZE DER ABMESSUNGEN .................................. 6
9-2
OPTIONEN .................................................................6
9-3
Nr. 59850-0 07-5
INSTALLATIONSHINWEISE
MERKMALE
* Der Erfassungsbereich ist ein 30 m Radius, max. 90 Grad
* Wählbarer horizontaler oder vertikaler Erfassungsbereich
* Intelligente Erfassungsanalyse für verschiedene
Anwendungstypen wie PTZ-Kamerakontrolle, Handerfassung,
Richtungskontrolle, Fahrzeugerfassung usw. (*)
* Erkennung der Position eines eindringenden Objekts, die 4
unabhängige Ausgänge für PTZ-Kontrolle aktivieren kann
* Flexible und einfache Einrichtung des erforderlichen
Erfassungsbereichs
* Eingebaute Heizung (-40 - +60 °C)
* Analoger (potenzialfreier Kontakt) Ausgang und IP-Verbindung
* Wählbare Zonenmuster für PTZ-Kamerakontrolle mit der IP-
Verbindung (*)
*: Der Redscan Manager, optionale Einrichtungs-Software,
bietet diese Funktionen.
REDSCAN ist ein Umgebungssensor, der unter Verwendung
von Laserstrahlen eine Konfiguration einer kreisförmigen
Erfassungsumgebung von 30 m Radius bei 90 Grad ermöglicht.
REDSCAN erfasst Zielobjekte, indem Laserstrahlen zum Objekt
ausgesendet werden. Anschließend wird die Zeit gemessen, bis
der Strahl reflektiert und zum Detektor zurückgeworfen wurde.
Es sind drei Modi zur Erfassung von eindringenden Objekten
verfügbar. Horizontaler Erfassungsbereich , Horizontaler
Erfassungsbereich 2 und Vertikaler Erfassungsbereich. Die
Erfassungsbereiche werden jeweils mit einem eigenem
Erfassungsalgorithmus konfiguriert.

EINLEITUNG
- HINWEISE VOR DER INBETRIEBNAHME
Bitte lesen Sie die vorliegende Bedienungsanleitung sorgfältig
durch, bevor Sie das Gerät installieren.
In dieser Bedienungsanleitung werden die folgenden Arten von
Warnhinweisen verwendet. Diese Hinweise enthalten wichtige
Informationen für einen ordnungsgemäßen Betrieb des Produkts
und helfen auf diese Weise sicherzustellen, dass Personen
nicht verletzt und Geräte nicht beschädigt werden. Nachstehend
finden Sie eine Beschreibung der Warnhinweise.
Bitte stellen Sie sicher, dass Sie sich mit den Inhalten dieser
Warnhinweise vertraut gemacht haben, bevor Sie den Rest
dieser Bedienungsanleitung lesen.
Warnung
Vorsicht
Dieses Symbol weist auf ein Verbot hin.
Die Aktion, auf die sich das Verbot bezieht, wird in bzw.
neben der Abbildung angegeben.
Dieses Symbol weist darauf in, dass eine bestimmte
Maßnahme ergriffen oder Anleitung befolgt werden muss.
-  -
Wenn Sie die in diesen Warnhinweisen
gegebenen Anleitungen nicht befolgen, kann
dies Leib und Leben von Personen schädigen.
Wenn Sie die in diesen Hinweisen gegebenen
Anleitungen nicht befolgen, kann dies zu
Verletzungen von Personen und Gegenständen
führen.
