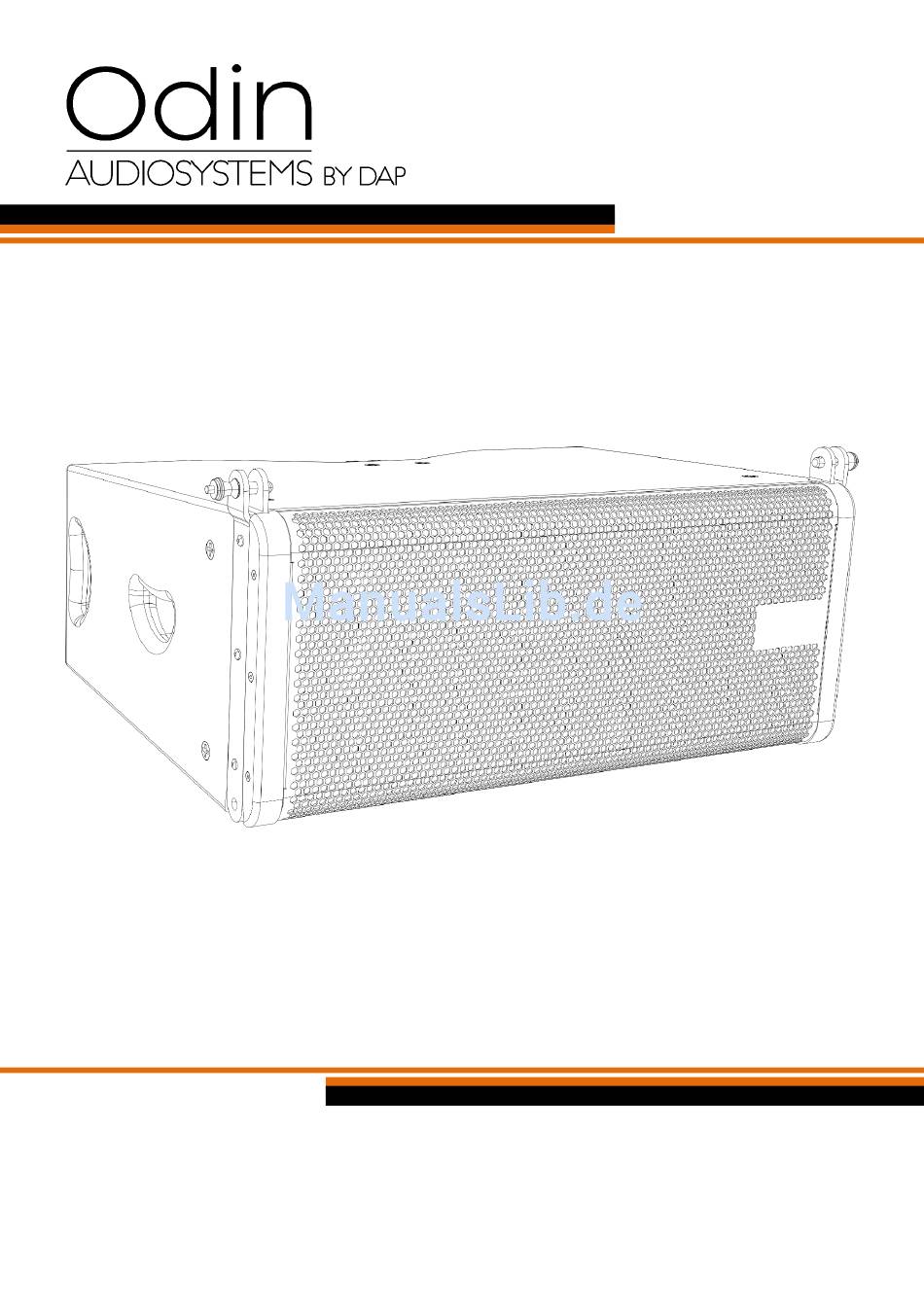

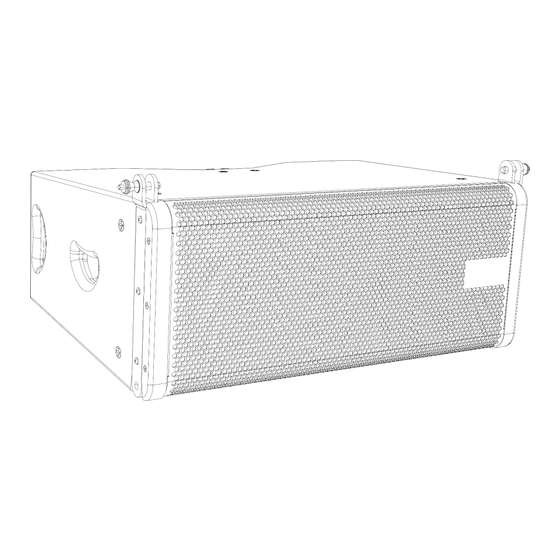

- Seite 1 HANDBUCH DEUTSCH Odin T-8A Line Array Satellite Bestellnummer: D3900 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Odin T-8A Line Array Satellite Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Netzanschlüsse ................................4 Rückgabe ..................................5 Reklamationen ................................5 Beschreibung des Geräts ..............................6 Übersicht ..................................7 Rückseite ..................................7 Installation ................................... 9 Verbindungsbeispiel ..............................9 Setup und Betrieb ................................11 Preset-Auswahlschalter ..............................11... -
Seite 3: Warnung
Odin T-8A Line Array Satellite Warnung Auspacken Packen Sie das Produkt bitte direkt nach dem Erhalt aus und überprüfen Sie es auf Vollständigkeit und Unversehrtheit. Falls Sie Transportschäden an einem oder mehreren Teilen des Produkts oder der Verpackung feststellen, benachrichtigen Sie bitte unverzüglich den Verkäufer und heben Sie das Verpackungsmaterial für eine spätere Überprüfung auf. - Seite 4 Odin T-8A Line Array Satellite Das Gerät muss immer mit der Masseleitung des Netzkabels an die elektrische Systemerde angeschlossen werden. Bringen Sie das Produkt nicht in die Nähe von offenen Feuern oder leicht entflammbaren Flüssigkeiten oder Gasen. ...
-
Seite 5: Netzanschlüsse
Odin T-8A Line Array Satellite durch die Rack-Schrauben der Frontabdeckung geerdet sind, um Summ- und Brummgeräusche zu vermeiden bzw. zu beseitigen. Zum Hervorheben eines bestimmten Frequenzbereiches muss nicht zwingend der zugehörige Regler nach oben geschoben werden. Sie können diesen Effekt auch erreichen, indem Sie die umgebenden Frequenzbereiche dämpfen. -
Seite 6: Rückgabe
Odin T-8A Line Array Satellite Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. -
Seite 7: Beschreibung Des Geräts
Beschreibung des Geräts Funktionen Die Odin-Reihe ist unsere neue Lösung für alle Entertainer, die ein professionelles, stabiles und transportfähiges Lautsprechersystem benötigen. Dank des effizienten Leistungsverstärkers der Klasse D und dem eingebauten DSP-Schutzsystem ist es so gut wie unmöglich, dass unter normalen Bedingungen Verzerrungen entstehen. -
Seite 8: Übersicht
Odin T-8A Line Array Satellite Übersicht Abb. 01 Rückseite Abb. 02 Montagestift 3-poliger XLR-Audioeingang 3-poliger, symmetrischer XLR-Line-Level-Anschluss. 3-poliger XLR-LINK-Audioanschluss Mit dem XLR-Eingang (02) parallel geschaltet. Zum Senden eines Audiosignals an einen anderen aktiven Lautsprecher. RJ45-Dateneingang RJ45-Dateneingang. RJ45-LINK-Datenanschluss RJ45-Datenausgang für die Reihenschaltung. - Seite 9 Odin T-8A Line Array Satellite Netzschalter (ON/OFF) Bestellnummer: D3900...
-
Seite 10: Installation
Odin T-8A Line Array Satellite Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Odin T-8A Line-Array-Satellitenlautsprecher. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. - Seite 11 Odin T-8A Line Array Satellite Abb. 03 Bestellnummer: D3900...
-
Seite 12: Setup Und Betrieb
Odin T-8A Line Array Satellite Setup und Betrieb Befolgen Sie die unten stehenden Anweisungen, da Sie zum empfohlenen Betriebsmodus gehören. Versichern Sie sich immer, dass das System für die örtliche Netzspannung geeignet ist (siehe Technische Daten), bevor Sie es an das Stromnetz anschließen. -
Seite 13: Herstellung Eines Datenkabels
Abb. 04 Wartung Der Odin T-8A Line-Array-Satellitenlautsprecher ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Tauchen Sie das Gerät niemals in eine Flüssigkeit. Verwenden Sie keinen Alkohol oder Lösungsmittel. -
Seite 14: Technische Daten
Odin T-8A Line Array Satellite Technische Daten Odin T-8A Line-Array-Satellitenlautsprecher System: Aktiver 2-Wege-Array-Lautsprecher Endstufenleistung: 800 W Dauerleistung, Bi-AMP (Klasse D - 650 W LF, Klasse AB 150 W HF), 3200 W Spitze Lautsprecher: 2 x 1” Celestion Neodym Kompressionstreiber, 1,75” Schwingspule, 80 W RMS, 320 W Spitzenleistung, horngeladen 2x 8”... - Seite 15 Odin T-8A Line Array Satellite Bestellnummer: D3900...
- Seite 16 ©2016 ODIN...
