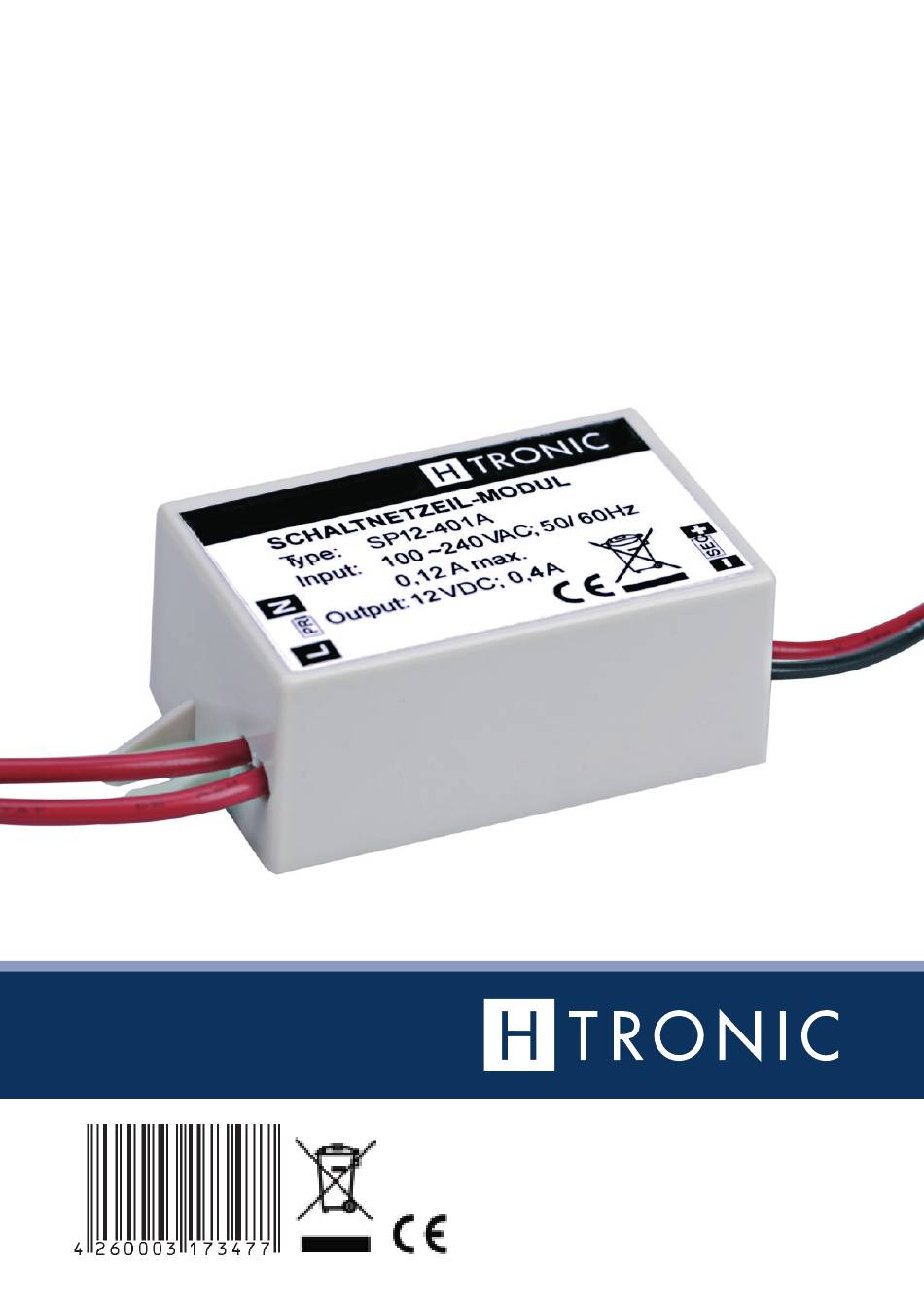

- Seite 1 Schaltnetzteil-Modul Miniatur SP-12-401 Art.-Nr. 1 19 00 85 www.h-tronic.de...
- Seite 2 inhalt 1. Bestimmungsgemäße Verwendung ........4 2. Sicherheitshinweise ............4 3. Anschluss des Moduls ............8 4. Gehäuseabmessungen ............9 5. Garantie/Gewährleistung ..........10 6. Hinweise zum Umweltschutz ..........11 2 | Inhalt...
- Seite 3 Anwen dungen in der Elektronik oder als Kleintrafo-Ersatz. techniSche daten – universal-netzeingang 100 – 240 VaC; 50 /60 Hz – ausgangsspannung: 12 VDC – ausgangsstrom: 0,4 a – restwelligkeit: < 100 mV rms – Schutzklasse: iP 20 – anschlusskabel: 80 mm Schaltnetzeil-Modul Minatur SP-12-401...
- Seite 4 Warn- und SicherheitShinWeiSe Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch, sie enthält viele wichtige Informationen für Bedienung und Betrieb. Der Gesetzgeber fordert, dass wir Ihnen wichtige Hinweise für Ihre Sicherheit geben und Sie darauf hinweisen, wie Sie Schäden an Personen, am Gerät und anderen Einrichtungen vermeiden. Der Hersteller haftet nicht für Schäden die aus fahrlässiger oder vorsätzlicher Missachtung der Anweisungen in dieser Anleitung entstehen! Diese Anleitung ist Bestandteil des Gerätes und daher sorgfältig aufzubewahren.
- Seite 5 Baugruppe für den An wen dungsfall, für den es verwendet werden soll, geeignet ist. Im Zweifelsfalle ist unbedingt die Bedienungsanleitung des Produktes zu beachten bzw. sind Rückfragen bei Fachleuten, Sach verständigen oder den Herstellern der verwendeten Baugruppen notwendig! Schaltnetzeil-Modul Minatur SP-12-401...
- Seite 6 Bitte beachten Sie, dass Bedienungs- und Anschlussfehler außerhalb unseres Einflussbereiches liegen. Verständlicherweise können wir für Schäden die da- raus entstehen keinerlei Haftung übernehmen. achtung leBenSgeFahr! – Dieses Modul muss unbedingt vor Inbetriebnahme berührungsgeschützt, ge- mäß den entsprechenden VDE-Bestimmungen (VDE 0100, VDE 0701) in ein Ge häu se eingebaut werden! Vorher darf es auf keinen Fall mit Netzspannung verbunden werden! –...
- Seite 7 – Eine Reparatur des Moduls darf nur von einer ausgebildeten Elektrofachkraft durchgeführt werden! ce-zeichen und KonForMität Hiermit erklärt H-TRONIC GmbH, dass sich das das vorliegende Produkt in Über einstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinien 2014/30/EU und 2014/35/EU befindet.
- Seite 8 3. anSchluSS deS ModulS anSchluSS der netzSpannung Die Netzspannung wird an der mit „L und N“ bezeichneten Anschlussdrähten zugeführt. hinWeiS Die Installation muss gemäß der jeweiligen Sicherheitsbestimmungen durch- geführt werden. Eine falsche Ausgangsspannung oder Ausgangspolarität kann Ihre Geräte beschädigen anSchluSS der auSgangSSpannung Die Ausgangsspannung von 12 V max.
- Seite 9 4. gehäuSeaBMeSSungen 62.50 Output: Output: schwarz -, rot + 62.50 schwarz – rot + Input: Netzspann Input: Output: schwarz -, rot + Netzspannung Input: Netzspann 52.40 52.40 Input: Netzspannung 80 10 Schaltnetzeil-Modul Minatur SP-12-401...
- Seite 10 5. garantie/geWährleiStung Der Händler/Hersteller, bei dem das Gerät erworben wurde, leistet für Material und Herstellung des Gerätes eine Gewährleistung von 2 Jahren ab der Überga- be. Dem Käufer steht im Mangelfall zunächst nur das Recht auf Nacherfüllung zu. Die Nacherfüllung beinhaltet entweder die Nachbesserung oder die Liefe- rung eines Ersatzproduktes.
- Seite 11 Kennzeichnung wieder verwertbar. Bitte informieren Sie sich über die jeweiligen örtlichen Sammelsysteme für elektrische und elektronische Geräte. Mit der Wie- derverwendung, der stofflichen Verwertung oder anderen Form der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. | 11 Schaltnetzeil-Modul Minatur SP-12-401...
- Seite 12 Diese Bedienungsanleitung ist eine Publikation der H-TRONIC GmbH, Industriegebiet Dienhof 11, 92242 Hirschau. Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung oder die Erfassung in EDV-Anlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung und ist Bestandteil dieses Gerätes.
