Siko MBR-Serie Benutzerinformation

Benutzerinformation
MBR...
Magnetbandring
DEUTSCH
1. Gewährleistungshinweise
• Lesen Sie vor der Montage und der Inbetriebnahme
dieses Dokument sorgfältig durch. Beachten Sie zu
Ihrer eigenen Sicherheit und der Betriebssicherheit
alle Warnungen und Hinweise.
• Ihr Produkt hat unser Werk in geprüftem und be-
triebsbereitem Zustand verlassen. Für den Betrieb
gelten die angegeben Spezifikationen und die
Angaben auf dem Typenschild als Bedingung.
• Garantieansprüche gelten nur für Produkte der
Firma SIKO GmbH. Bei dem Einsatz in Verbindung
mit Fremdprodukten besteht für das Gesamtsystem
kein Garantieanspruch.
2. Identifikation
Magnetband: Das Magnetband ist durch eine Be-
druckung identifizierbar.
NNNN - XXXX
Polbreite: 0100 = 1,0mm (MBR100)
Seriennummer

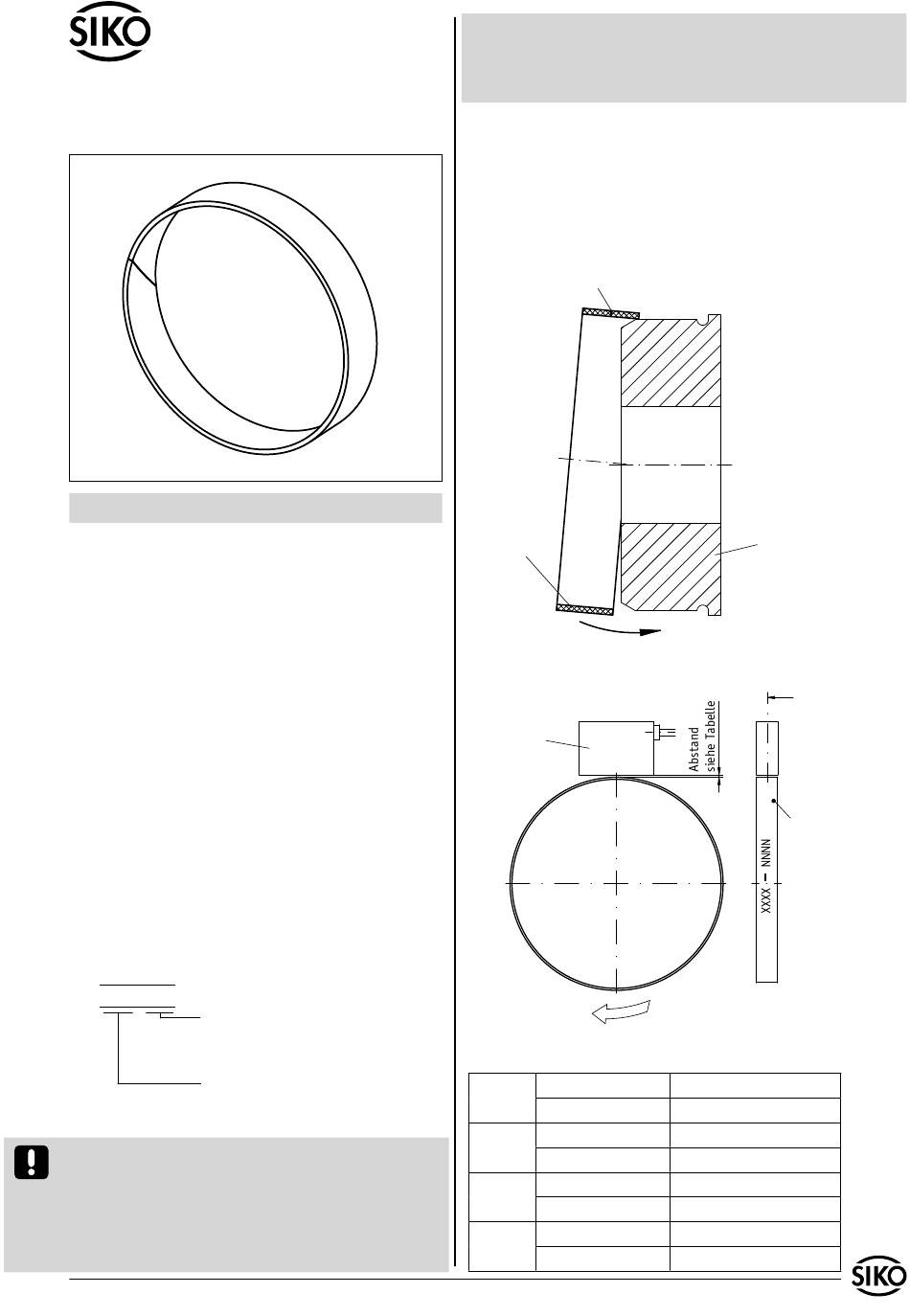

3. Montage Magnetbandring
Achtung! Um optimale Verklebungen zu errei-
chen müssen alle antiadhäsiven Fremdsubstanzen
(Öl, Fett, Staub usw.) durch möglichst rückstands-
los verdunstende Reinigungsmittel entfernt wer-
den. Als Reinigungsmittel eignen sich u.a. Ketone
(Aceton) oder Alkohole, die u.a. von den Firmen
MBR... Datum 20.04.2007
0200 = 2,0mm (MBR200)
0320 = 3,2mm (MBR320)
0500 = 5,0mm (MBR500)
Loctite und 3M als Schnellreiniger angeboten wer-
den. Die Klebeflächen müssen trocken sein. Die
Verklebungstemperatur ist optimal zwischen 20°C
und 30°C in trockenen Räumen.
• Nabe mit Klebstoff versehen (empfohlen wird
UHU-Plus-Endfest 300).
• Magnetbandring mit der Klebestelle zuerst auf die
Nabe schieben. Danach gleichmäßig den restlichen
Teil des Ringes aufziehen und an gewünschte
Position verschieben.
Klebestelle
MBR...
Ausrichtung Sensor:
Ausrichtung
Sensor/Band:
LE100/1
MSK1000
MSK210
MSK320
MSK5000
Sensor/Bandabstand:
ohne Referenzpunkt 0,2mm Tol. +0,2/-0,1mm
MBR100
mit Referenzpunkt 0,1mm Tol. +0,1/-0,0mm
ohne Referenzpunkt 0,4mm Tol. +0,4/-0,3mm
MBR200
mit Referenzpunkt 0,2mm Tol. +0,2/-0,1mm
ohne Referenzpunkt 1,0mm Tol. +1,0/-0,9mm
MBR320
mit Referenzpunkt 0,5mm Tol. +0,5/-0,4mm
ohne Referenzpunkt 1,0mm Tol. +1,0/-0,9mm
MBR500
mit Referenzpunkt 1,0mm Tol. +0,5/-0,9mm
Art.Nr. 83827
Nabe
Mitte Sensor
Mitte MBR...
Referenz-
punkt
Änd. Stand 121/07 1
