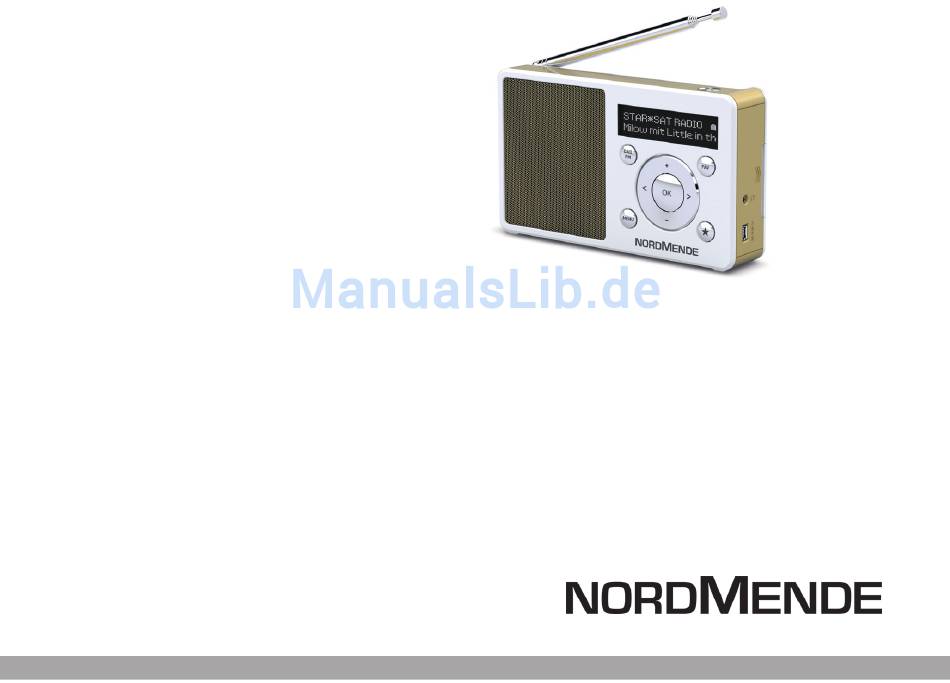

1 Abbildungen 1.1 Ansicht von vorne und seitlich Seite 2...
Seite 3
Ein/Standby (Oben) Lautsprecher (Mono) DAB/FM Taste zum Moduswechsel MENU zum Aufrufen des Menüs OK Taste zum Bestätigen Lautstärke +/- Tasten (laut/leise) Direktwahltaste FAV Taste Display / Auswahltasten Kopfhörerbuchse (3,5mm Klinke) DC-IN USB-Buchse zur externen Stromversorgung Seite 3...
3 Vorwort Diese Bedienungsanleitung hilft Ihnen beim bestimmungsgemäßen und sicheren Gebrauch Ihres Radio-Gerätes, im folgenden DIGITALRADIO oder Gerät genannt. 3.1 Die Zielgruppe dieser Bedienungsanleitung Die Bedienungsanleitung richtet sich an jede Person, die das Gerät aufstellt, bedient, reinigt oder entsorgt. 3.1.1 Bestimmungsgemäßer Gebrauch Das Gerät ist für den Empfang von DAB+/UKW-Radiosendungen entwickelt.
3.2 Wichtige Hinweise Bitte beachten Sie die nachfolgend aufgeführten Hinweise, um Sicherheitsrisiken zu minimieren, Beschädigungen am Gerät zu vermeiden, sowie einen Beitrag zum Umweltschutz zu leisten. Lesen Sie bitte alle Sicherheitshinweise sorgfältig durch und bewahren Sie diese für spätere Fragen auf.
3.2.1 Sicherheit Zu Ihrem Schutz sollten Sie die Sicherheitsvorkehrungen sorgfältig durchlesen, bevor Sie Ihr Transita 100 in Betrieb nehmen. Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäße Handhabung und durch Nichteinhaltung der Sicherheitsvorkehrungen entstanden sind. Öffnen Sie niemals das Gerät! Das Berühren spannung führender Teile ist lebensgefährlich!
Seite 13
Bei längerem Transport bei Kälte und dem anschließenden Wechsel in warme Räume nicht sofort einschalten; Temperaturausgleich abwarten. Setzen Sie das Gerät nicht Tropf- oder Spritzwasser aus. Ist Wasser in das Gerät gelangt, schalten Sie es aus und verständigen Sie den Service. Setzen Sie das Gerät nicht Heizquellen aus, die das Gerät zusätzlich zum normalen Gebrauch erwärmen.
Seite 14
Das Gerät darf mit dem Netzteil nur an eine Netzspannung von 100V-240V~, 50/60 Hz angeschlossen werden. Versuchen Sie niemals, das Gerät mit einer anderen Spannung zu betreiben. Das Netzteil darf erst angeschlossen werden, nachdem die Installation vorschriftsmäßig beendet ist. Wenn das Netzteil defekt ist bzw. wenn das Gerät sonstige Schäden aufweist, darf es nicht in Betrieb genommen werden.
Seite 15
Fremdkörper, z.B. Nadeln, Münzen, etc., dürfen nicht in das Innere des Gerätes fallen.Die Anschlusskontakte nicht mit metallischen Gegenständen oder den Fingern berühren. Die Folge können Kurzschlüsse sein. Es dürfen keine offenen Brandquellen, wie z.B. brennende Kerzen auf das Gerät gestellt werden.
Seite 16
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durcheine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
Seite 17
Umgang mit Akkus Achten Sie darauf, dass Akkus nicht in die Hände von Kindern gelangen. Kinder könnten Akkus in den Mund nehmen und verschlucken. Dies kann zu ernsthaften Gesundheitsschäden führen. In diesem Fall sofort einen Arzt aufsuchen! Bewahren Sie deshalb Akkus für Kleinkinder unerreichbar auf. Das Gerät nur mit den für dieses Gerät zugelassenen Akku betreiben.
Nicht auf Heizkörpern ablegen, nicht direkter Sonnenstrahlung aussetzen! Ausgelaufene oder beschädigte Akkus können bei Berührung mit der Haut Verätzungen verursachen. Benutzen Sie in diesem Fall geeignete Schutzhandschuhe. Reinigen Sie das Batteriefach mit einem trockenen Tuch. Wenn das Gerät längere Zeit nicht benutzt wird, nehmen Sie den Akku heraus. 3.2.2 Entsorgung Die Verpackung Ihres Gerätes besteht ausschließlich aus wiederverwertbaren Materialien.
Seite 19
Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle. Achten Sie darauf, dass die leeren Batterien/Akkus sowie Elektronikschrott nicht in den Hausmüll gelangen, sondern sachgerecht entsorgt werden (Rücknahme durch den Fachhandel, Sondermüll). Batterien/Akkus können Giftstoffe enthalten, die die Gesundheit und die Umwelt schädigen. Batterien/Akkus unterliegen der europäischen Richtlinie 2006/66/EG.
Seite 20
Entsorgungshinweise: Entsorgung der Verpackung: Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit und entsorgen Sie die Verpackung umweltgerecht. Über aktuelle Entsorgungswege informieren Sie sich bei Ihrem Händler oder über Ihre kommunale Entsorgungseinrichtung. Erstickungsgefahr! Verpackung und deren Teile nicht Kindern überlassen.
Seite 21
Dieses Gerät ist entsprechend der Richtlinie 2012/19/EU über Elektro- und Elektronik- Altgeräte (WEEE) gekennzeichnet. Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin.
3.2.3 Rechtliche Hinweise Hiermit erklärt TechniSat, dass der Funkanlagentyp Nordmende Transita 100 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://konf.tsat.de/?ID=11711 TechniSat ist nicht für Produktschäden auf Grund von äußeren Einflüssen, Verschleiß oder unsachgemäßer Handhabung, unbefugter Instandsetzung, Modifikationen oder Unfällen...
Seite 23
TechniPark Julius-Saxler-Straße 3 D-54550 Daun/Eifel www.technisat.de NORDMENDE ist eine Marke der Technicolor oder verbundener Unternehmen, die unter Lizenz der TechniSat Digital GmbH verwendet wird. Namen der erwähnten Firmen, Institutionen oder Marken sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Inhaber. Seite 23...
3.2.4 Servicehinweise Dieses Produkt ist qualitätsgeprüft und mit der gesetzlichen Gewährleistungszeit von 24 Monaten ab Kaufdatum versehen. Bitte bewahren Sie den Rechnungsbeleg als Kaufnachweis auf. Bei Gewährleistungsansprüchen wenden Sie sich bitte an den Händler des Produktes. Hinweis! Für Fragen und Informationen oder wenn es mit diesem Gerät zu einem Problem kommt, ist unsere Technische Hotline: Mo.
4 Aufstellen des Gerätes > Stellen Sie das Gerät auf einen festen, sicheren und horizontalen Untergrund. Sorgen Sie für gute Belüftung. Achtung!: > Stellen Sie das Gerät nicht auf weiche Oberflächen wie Teppiche, Decken oder in der Nähe von Gardinen und Wandbehängen auf. Die Lüftungsöffnungen könnten verdeckt werden. Die notwendige Luftzirkulation kann dadurch unterbrochen werden.
Seite 26
Verwenden Sie einen Schutz zwischen Ihren Möbeln und dem Gerät. > Halten Sie das Transita 100 von Geräten fern, die starke Magnetfelder erzeugen. > Stellen Sie keine schweren Gegenstände auf das Gerät. > Wenn Sie das Gerät von einer kalten in eine warme Umgebung bringen, kann sich im Inneren des Gerätes Feuchtigkeit niederschlagen.
Seite 27
> Netzstecker nicht mit nassen Händen anfassen, Gefahr eines elektrischen Schlages! > Bei Störungen oder Rauch- und Geruchsbildung aus dem Gehäuse sofort Netzstecker aus der Steckdose ziehen! > Wenn das Gerät längere Zeit nicht benutzt wird, z. B. vor Antritt einer längeren Reise, ziehen Sie den Netzstecker.
1x Bedienungsanleitung 5.2 Die besonderen Eigenschaften des Transita 100 Das Transita 100 besteht aus einem DAB+/UKW-Empfänger, mit folgend aufgeführten Funktionen: Sie können bis zu 20 DAB+ und 20 UKW-Sender speichern. Das Radio empfängt auf den Frequenzen UKW 87,5–108 MHz (analog) und DAB+ Band III 174,9–239,2 MHz (digital).
Öffnen Sie das Akkufach auf der Geräterückseite, indem Sie den Akkufachdeckel in Richtung des seitlich aufgeprägten Pfeiles drücken. Nehmen Sie den Deckel anschließend > Setzen Sie den Akku des Transita 100 unter Beachtung der Ausrichtung der Goldkontakte zueinander, ein. Schieben Sie ihn hierzu unter die Kunststoffführung innerhalb des Akkufaches.
Seite 30
> Setzen Sie den Akkufachdeckel auf das Akkufach (1) und schließen Sie ihn, bis er hörbar einrastet (2). Der Akku wird geladen, sobald das Gerät mit dem Stromnetz verbunden ist. Der Ladezustand wird im Display anhand eines Batterie-Symbols angezeigt. Wechseln Sie einen schwächer werdenden Akku rechtzeitig aus bzw. laden Sie ihn wieder auf.
> Verbinden Sie hierzu das mitgelieferte USB-Kabel mit dem Netzteil und stecken Sie den Mini-USB-Stecker in die mit DC-IN beschriftete Buchse an der Seite des Transita 100. Verbinden Sie danach das Netzteil mit dem Stromnetz. Vergewissern Sie sich, dass die Betriebsspannung des Netzteils mit der örtlichen Netzspannung übereinstimmt, bevor Sie es in die Wandsteckdose stecken.
5.3.3 Teleskopantenne ausrichten Die Anzahl und Qualität der zu empfangenden Sender hängt von den Empfangsverhältnissen am Aufstellort ab. Mit der Teleskopantenne kann ein ausgezeichneter Empfang erzielt werden. > Richten Sie die Teleskopantenne auf und ziehen Sie sie der Länge nach aus. Wichtig ist oft die exakte Ausrichtung der Teleskopantenne, insbesondere in den Randgebieten des DAB+ -Empfangs.
5.3.4 Kopfhörer benutzen Gehörschäden! Hören Sie Radio nicht mit großer Lautstärke über Kopfhörer. Dies kann zu bleibenden Gehörschäden führen. Regeln Sie vor der Verwendung von Kopfhörern die Gerätelautstärke auf minimale Lautstärke. Verwenden Sie nur Kopfhörer mit 3,5 Millimeter Klinkenstecker. > Stecken Sie den Stecker des Kopfhörers in die Kopfhörerbuchse auf der Seite des Gerätes.
Seite 34
Wollen Sie die maximale Lautstärke einstellen, erscheint kurz vor dem erreichen der maximal möglichen Lautstärke die Hinweismeldung [Achtung! Hohe Lautstärke! OK?]. Bestätigen Sie die Meldung durch drücken der Taste OK. Anschließend können Sie die Lautstärke auf den maximal möglichen Wert regeln. Die Einstellung wird bis zum nächsten Aus-/Einschalten des Gerätes gespeichert.
Rückseite des Gerätes befindet, ganz aus. Beachten Sie hierzu auch Punkt 5.3.3. > Bereiten Sie das Transita 100 zunächst wie unter Punkt 5.3.1 und 5.3.2 beschrieben, zum Betrieb vor. > Durch Drücken der Taste Ein/Standby auf der Oberseite des Gerätes, schalten Sie das Transita 100 ein.
Nach dem erstmaligen Einschalten müssen Sie zuerst die [Sprache] festlegen. Wählen Sie hierzu mit den Tasten oder eine der zur Verfügung stehenden Sprachen und bestätigen Sie die Auswahl durch Drücken der Taste OK. Anschließend führt das Gerät automatisch einen vollständigen Suchlauf im DAB-Modus durch. Während des Suchlaufs zeigt die Displayinformation den Fortschritt, sowie die Anzahl der gefundenen Digitalradio- Stationen an.
Seite 37
> Durch Gedrückthalten der Taste Ein/Standby wird das Gerät in den Stromsparmodus gebracht und die Anzeige des Displays erlischt. Im Display erscheint kurz der Hinweis [Power off]. Der Akku wird auch im Standby oder Stromsparmodus aufgeladen. Im Akkubetrieb: > Im Akkubetrieb wird das Gerät durch Drücken der Taste Ein/Standby immer ausgeschaltet. Im Display erscheint kurz der Hinweis [Power off].
5.4.3 Umschalten DAB+/FM-Modus > Mit der Taste DAB/FM kann zwischen DAB+ (Digital Radio) und FM (UKW) umgeschaltet werden. 5.4.4 Lautstärke einstellen > Stellen Sie die Lautstärke mit den Tasten Lautstärke +/- ein. Die eingestellte Lautstärke wird im Display anhand eines Balkendiagrammes gezeigt. Beachten Sie auch Punkt 5.3.4 zum Betrieb mit angeschlossenen Kopfhörern.
5.4.5 Display Je nach gewählter Funktion oder Option, werden im Display folgende Informationen angezeigt: Sendername, Frequenz, Menüname Ladezustand des Akku Displayanzeigen, Menüoptionen, Lautstärke Seite 39...
5.4.6 Displayanzeigen aufrufen Drücken Sie die Taste MENU und wählen Sie mit den Tasten oder das Untermenü > [Display]. Drücken Sie anschließend die Taste OK. Wählen Sie mit den Tasten , und OK eine Anzeigeoption. Sie haben die Wahl, sich folgende Infos anzeigen zu lassen: Im DAB+ -Betrieb (gewählte Funktion wird mit einem “...
6 Menübedienung Über das Menü gelangen Sie zu allen Funktionen und Einstellungen des Transita 100. Die Menü- Navigation erfolgt mit den Tasten MENU, , und OK. Das Menü ist aufgeteilt in Untermenüs und enthält je nach Modusart (DAB+ oder FM) unterschiedliche Menüpunkte bzw.
Einige Textdarstellungen (z. B. Menüeinträge, Senderinformationen) sind eventuell für die Anzeige im Display zu lang. Diese werden dann nach kurzer Zeit als Lauftext dargestellt. 7 Die DAB+ (Digital Radio)-Funktion 7.1 Was ist DAB+ DAB+ ist ein neues digitales Format, durch welches Sie kristallklaren Sound ohne Rauschen hören können.
Daten, die sich unter der sog. Ruhehörschwelle befinden, können also herausgefiltert werden. Dies wird ermöglicht, da in einem digitalen Datenstrom zu jeder Informationseinheit auch die zugehörige relative Lautstärke zu anderen Einheiten gespeichert ist. In einem Tonsignal werden zudem bei einem bestimmten Grenzwert die leiseren Anteile von den lauteren überlagert. Alle Toniformationen in einem Musikstück, die unter die sog.
7.2 DAB+ (Digital Radio) Empfang > Drücken Sie die Taste DAB+/FM bis [DAB] im Display angezeigt wird. Wird DAB+ zum ersten Mal gestartet, wird ein kompletter Sendersuchlauf durchgeführt. Nach Beendigung des Suchlaufes wird der erste Sender in alphanumerischer Reihenfolge wiedergegeben. 7.2.1 Vollständigen Suchlauf durchführen Der automatische Suchlauf Vollständiger Suchlauf scannt alle DAB+ Band III - Kanäle und findet somit alle Sender, die im Empfangsgebiet ausgestrahlt werden.
Während des Suchlaufs wird ein Fortschrittsbalken und die Anzahl an gefundenen Sendern angezeigt. Wird keine Station gefunden, prüfen Sie die Teleskopantenne und verändern Sie ggf. den Aufstellort (Punkt 5.3.3 / 3.2.1). 7.2.2 Sender wählen Um einen DAB+ -Sender auszuwählen, drücken Sie die Tasten oder und bestätigen >...
> Zum Speichern weiterer Sender wiederholen Sie diesen Vorgang. Der Sender, der auf den FAV-Speicherplatz 1 gespeichert wurde, ist auch über die Direktwahltaste aufrufbar. 7.2.4 DAB+ -Sender von einem Speicherplatz abrufen > Um einen Sender abzurufen, den Sie zuvor im FAV-Speicher abgelegt haben, drücken Sie kurz die Taste FAV und wählen Sie mit den Tasten , ...
7.2.5 Überschreiben/Löschen einer Programmplatz-Speicherung > Speichern Sie wie beschrieben einfach einen neuen Sender auf einen Favoritenspeicherplatz ab. Beim Aufruf der Werkseinstellungen werden alle Speicherplätze gelöscht. 7.2.6 Signalstärke Drücken Sie kurz die Taste MENU und wählen Sie mit den Tasten oder den Eintrag >...
7.2.7 Manuell einstellen Dieser Menüpunkt dient der Überprüfung der Empfangskanäle und kann zur Ausrichtung der Antenne dienen. Drücken Sie kurz die Taste MENU und wählen Sie mit den Tasten oder den Eintrag > [Manuell einstellen] und drücken Sie die Taste OK. Wählen Sie mit den Tasten ...
Drücken Sie die Taste MENU und wählen Sie mit den Tasten oder den Eintrag > [Lautstärkeanpassung]. > Drücken Sie die Taste OK. Wählen Sie mit oder die Kompressionsrate: > DRC hoch - Hohe Kompression DRC tief - Niedrige Kompression DRC aus - Kompression abgeschaltet.
Es erfolgt die Abfrage [Leeren], ob die inaktiven Sender gelöscht werden sollen. Wählen Sie mit oder den Eintrag [Ja] und bestätigen Sie durch Drücken der Taste OK. > 8 FM (UKW)-Betrieb 8.1 UKW-Radiobetrieb einschalten > Wechseln Sie durch Drücken der Taste DAB/FM in den FM-Modus. >...
8.2 FM (UKW)-Empfang mit RDS-Informationen RDS ist ein Verfahren zur Übertragung von zusätzlichen Informationen über UKW-Sender. Sendeanstalten mit RDS senden z. B. ihren Sendernamen oder den Programmtyp. Dieser wird im Display angezeigt. Das Gerät kann die RDS-Informationen RT (Radiotext), PS (Sendername), PTY (Programmtyp) darstellen.
8.4 Manuelle Sendersuche Drücken Sie merhrmals kurz die Tasten oder , um den gewünschten Sender, bzw. die > Frequenz einzustellen. Das Display zeigt die Frequenz in Schritten von 0,05 MHz an. 8.5 Suchlauf-Einstellung In diesem Menüpunkt kann die Empfindlichkeit des Suchlaufs eingestellt werden. Drücken Sie die Taste MENU und wählen Sie mit den Tasten ...
8.6 Audio-Einstellung Drücken Sie die Taste MENU und wählen Sie mit den Tasten oder den Eintrag [Audio- > Einstellung]. > Drücken Sie die Taste OK. Wählen Sie mit oder den Eintrag [Stereo möglich] oder [Nur Mono], um die >...
> Zum Speichern weiterer Sender wiederholen Sie diesen Vorgang. Der Sender, der auf den FAV-Speicherplatz 1 gespeichert wurde, ist auch über die Direktwahltaste aufrufbar. 8.8 UKW-Sender von einem Speicherplatz abrufen > Um einen Sender, den Sie zuvor im FAV-Speicher abgelegt haben wieder abzurufen, drücken Sie kurz die Taste FAV und wählen Sie mit den Tasten , ...
9 Systemeinstellungen Alle unter diesem Punkt erläuterten Einstellungen gelten sowohl im DAB+, als auch im FM-Betrieb gleichermaßen. 9.1 Uhrzeit- und Datumseinstellungen 9.1.1 Zeit/Datum manuell einstellen Je nach Einstellung der Zeitaktualisierung (Punkt 9.1.2), müssen Sie Uhrzeit und das Datum manuell einstellen. Drücken Sie die Taste MENU und wählen Sie mit den Tasten ...
Seite 56
Die ersten Ziffern (Stunden) der Uhrzeit blinken und können mit den Tasten oder > abgeändert werden. Die Taste erhöht den Wert, die Taste verringert den Wert. > Drücken Sie zum Übernehmen der Einstellung die Taste OK. >...
9.1.2 Zeitaktualisierung In diesem Untermenü können Sie festlegen, ob die Zeitaktualisierung automatisch über DAB+ oder FM (UKW) erfolgen soll oder ob Sie sie manuell eingeben möchten (Punkt 9.1.1). Drücken Sie die Taste MENU und wählen Sie mit den Tasten oder den Eintrag >...
9.1.3 Uhrzeitformat einstellen Im Untermenü 12/24 Std. einstellen können Sie das 12 oder 24 Stunden Format aktivieren. Drücken Sie die Taste MENU und wählen Sie mit den Tasten oder den Eintrag > [Uhrzeit]. > Drücken Sie die Taste OK. Wählen Sie mit den Tasten ...
9.1.4 Datumsformat einstellen Im Untermenü Datumsformat einst. können Sie das Format zur Anzeige des Datums festlegen. Drücken Sie die Taste MENU und wählen Sie mit den Tasten oder den Eintrag > [Uhrzeit]. > Drücken Sie die Taste OK. Wählen Sie mit den Tasten ...
9.2 Displayhelligkeit Sie können die Displayhelligkeit sowohl für den Betrieb als auch für Standby (nur verfügbar, wenn das Radio mit dem Stromnetz verbunden ist) einstellen. Drücken Sie hierzu die Taste MENU und wählen Sie mit den Tasten oder den Eintrag >...
Seite 61
[Standby] regelt die Helligkeit im Standby-Modus (nur relevant, wenn das Radio mit dem Stromnetz verbunden ist). Sie können hier zwischen den Helligkeitsstufen [Hoch], [Mittel] und [Niedrig] wählen. Wählen Sie mit den Tasten oder eine Helligkeitsstufe und drücken Sie zum Speichern die Taste OK. [Auto-Dimm] dimmt das Display automatisch (bei gewählter Option [Ein]) nach 10 Sekunden ohne Bedienung des Radios, auf den Helligkeitswert Niedrig.
9.3 Sprache Drücken Sie die Taste MENU und wählen Sie mit den Tasten oder den Eintrag > [Sprache]. > Drücken Sie die Taste OK. Wählen Sie mit den Tasten oder eine der zur Verfügung stehenden Sprachen und >...
Wählen Sie mit den Tasten oder zum Ausführen der Werkseinstellung den Eintrag [Ja] > und drücken Sie die Taste OK. Alle zuvor gespeicherten Sender und Einstellungen werden gelöscht. Das Gerät befindet sich nun im Auslieferungszustand. > Im Display erscheint [Neustart...] und das Gerät startet mit der Sprachauswahl [Sprache]. Wählen Sie mit den Tasten ...
10 Reinigen Vor der Reinigung den Netzstecker ziehen und Gerät ausschalten! Sie dürfen keine Scheuerschwämme, Scheuerpulver und Lösungsmittel wie Alkohol oder Benzin verwenden. Keine der folgenden Substanzen verwenden: Salzwasser, Insektenvernichtungsmittel, chlor- oder säurehaltige Lösungsmittel (Salmiak). Reinigen Sie das Gehäuse mit einem weichen, mit Wasser angefeuchteten Tuch. Kein Spiritus, Verdünnungen usw.
Gerät wieder mit Strom versorgen. Ziehen Sie die Antenne ganz aus. Ändern Sie die Position Empfang über DAB+/FM ist schlecht. der Antenne oder des Transita 100. Gerät vom Stromnetz trennen/Akku kurz herausnehmen Gerät lässt sich nicht bedienen. und Gerät wieder mit Strom versorgen.
