Sehr geehrte Kunden,
vielen Dank für den Kauf dieser vielseitigen PC-Steckdosenleiste!
Ab jetzt haben Sie alle wichtigen Anschlüsse und zusätzlich noch 4 USB-Hubs immer direkt an Ihrem
Arbeitsplatz. Kontroll-Leuchten zeigen immer die Belegung der Steckdosen an.
Damit Die Ihre neue PC-Steckdosenleiste optimal nutzen können, lesen Sie bitte die hier aufgeführten
Hinweise und Tipps zur Verwendung.
Technische Daten
Eingangspannung: 180 bis 240V, 50/60Hz
Ausgabeleistung (gesamt): 15A / 3300W
Produkteigenschaften
- 4-Port USB-Hub
- Überspannungsschutz durch
Stromkreisunterbrechung
- Anschlüsse mit Überspannungs-Sicherungen
- Überspannungs-Schutz für Fax- und
Telefon-Anschluss
- LED zeigt Erdung an
- LED zeigt Überspannungsschutz an
- Beleuchtete Ein/Aus-Schalter und separater
Steuerungs-Schalter
USB-Hub
Schließen Sie ein USB-Anschlusskabel (Typ A auf
Typ B) an einen USB-Port Ihres Computers und an
den USB-Eingang der Steckdosenleiste (Bezeichnet

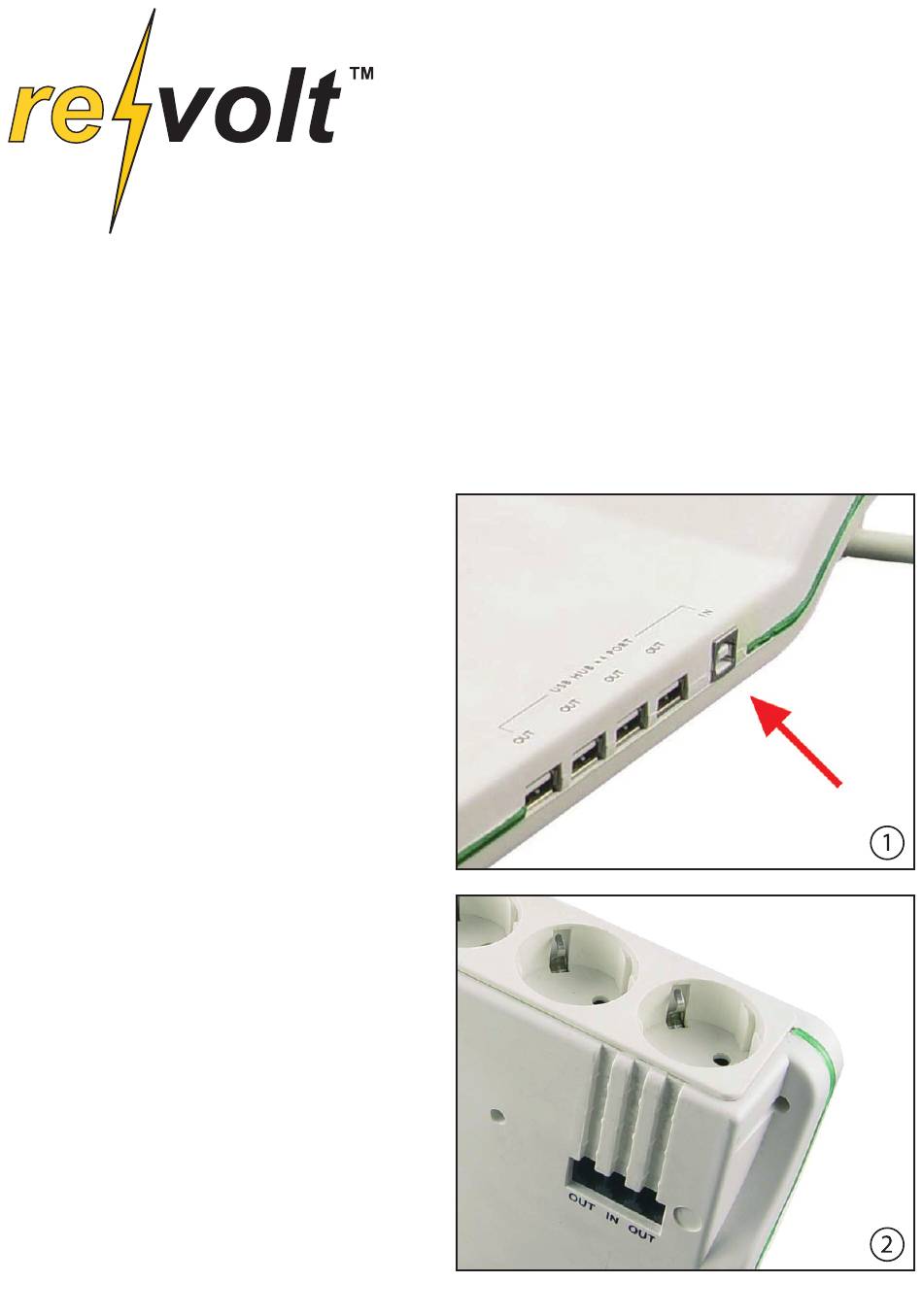

mit „IN") an. (Bild 1)
Hinweis: USB-Anschlussgeräte, die einen relativ
hohen Stromverbrauch haben (wie externe
Laufwerke oder Festplatten) sollten direkt an einen
USB-Port Ihres Computers angeschlossen werden.
Anschluss für Fax und Telefon
An der Unterseite der Plattform finden Sie
die Anschlüsse für Fax und/oder Telefon. Die
Leitung wird hier durchgeschleift und so vor
Spannungsspitzen geschützt. Schließen Sie bei
„IN" die Telefonleitung an und bei „OUT" jeweils die
Endgeräte. (Bild 2)
PC-Steckdosenleiste
„Power Center" mit
4-Port USB-Hub
PE-6831
Werbung
Verwandte Anleitungen für revolt Power Center
Inhaltszusammenfassung für revolt Power Center
- Seite 1 PE-6831 PC-Steckdosenleiste „Power Center“ mit 4-Port USB-Hub Sehr geehrte Kunden, vielen Dank für den Kauf dieser vielseitigen PC-Steckdosenleiste! Ab jetzt haben Sie alle wichtigen Anschlüsse und zusätzlich noch 4 USB-Hubs immer direkt an Ihrem Arbeitsplatz. Kontroll-Leuchten zeigen immer die Belegung der Steckdosen an.
- Seite 2 LED für Erdung Die grüne LED (mit GROUND beschriftet) zeigt an, dass die Steckdosenleiste korrekt geerdet ist. Leuchtet die LED nicht, ist die Steckdosenleiste nicht geerdet. Steckdosenschalter Die fünf Steckdosen an der Rückseite sind mit den fünf ebenso beschrifteten Schaltern an der Vorderseite der Plattform verbunden.
