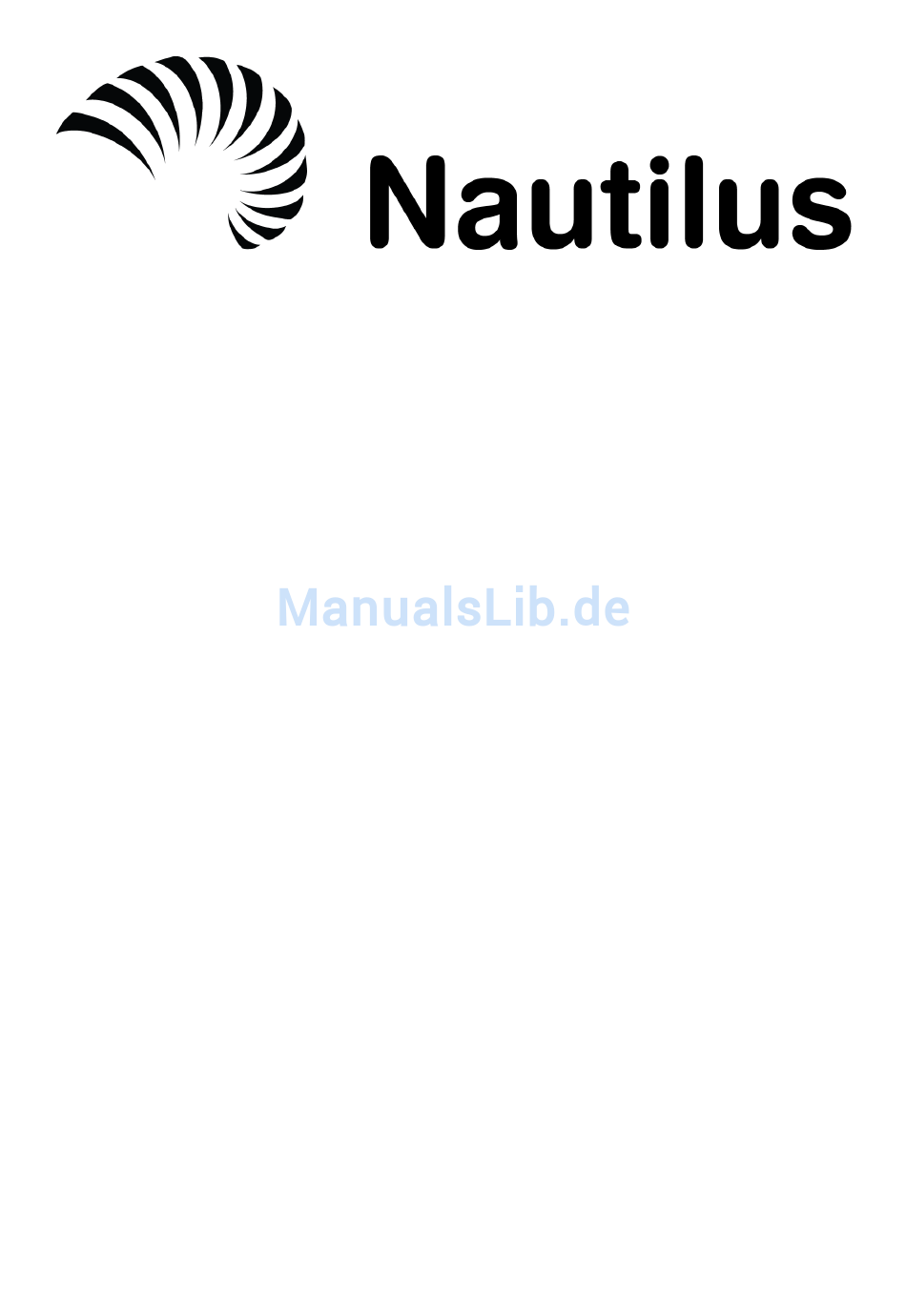

Nautilus 721ZE Schneideplotter

Benutzerhandbuch

Herzlichen Glückwunsch zum Kauf Ihres Nautilus Schneideplotters!

Damit Sie mit Ihrem Gerät reibungslos in die Produktion starten können, lesen Sie sich bitte diese

Bedienungsanleitung sorgfältig durch.

Jegliche Form der Vervielfältigung dieser Bedienungsanleitung bedarf der schriftlichen

Genehmigung der Nepata Vertrieb GmbH. Änderungen und Irrtümer der technischen Daten und

der Produktmerkmale vorbehalten.

Die Nepata Vertrieb GmbH übernimmt keine Haftung für direkte oder indirekte Schäden, die durch

die Benutzung dieses Produktes entstehen.

Version 1.0 (10.10.2016)

Nepata Vertrieb GmbH Hochstatt 6-8 85283 Wolnzach Germany mail@nepata-vertrieb.de

Inhaltsverzeichnis

Inhaltszusammenfassung für Nautilus 721ZE

Seite 1 Nautilus 721ZE Schneideplotter Benutzerhandbuch Herzlichen Glückwunsch zum Kauf Ihres Nautilus Schneideplotters! Damit Sie mit Ihrem Gerät reibungslos in die Produktion starten können, lesen Sie sich bitte diese Bedienungsanleitung sorgfältig durch. Jegliche Form der Vervielfältigung dieser Bedienungsanleitung bedarf der schriftlichen Genehmigung der Nepata Vertrieb GmbH. Änderungen und Irrtümer der technischen Daten und der Produktmerkmale vorbehalten.
Seite 2: Vorsichtsmaßnahmen
Vorsichtsmaßnahmen Lesen Sie diese Hinweise und Vorsichtsmaßnahmen bitte sorgfältig, bevor Sie das Gerät zum ersten Mal in Betrieb nehmen! ● Bitte legen Sie keine magnetischen Gegenstände in die Nähe des Schneidekopfs, da sonst ein gleichmäßiger Anpressdruck nicht gewährleistet ist. ● Entfernen Sie nicht das Verbindungskabel zum Computer, während ein Plotauftrag läuft. ●...
Seite 3 Lieferumfang Bitte überprüfen Sie gleich zu Beginn, ob die folgenden Artikel vollständig geliefert wurden: Artikel Menge Schneideplotter Stromkabel Serielles Anschlusskabel USB Anschlusskabel Messerhalter Stifthalter mit Miene 30° Schleppmesser DrawCut LITE Lizenz-Urkunde Standfuß Nepata Vertrieb GmbH Hochstatt 6-8 85283 Wolnzach Germany mail@nepata-vertrieb.de...
Seite 4: Aufbau Des Standfußes
Aufbau des Standfußes Der Standfuß für Ihren Nautilus Schneideplotter lässt sich einfach aus den mitgelieferten Teilen analog zur obigen Explosionszeichnung zusammenbauen. (Es können beim Aufbau Schrauben übrig bleiben) Nepata Vertrieb GmbH Hochstatt 6-8 85283 Wolnzach Germany mail@nepata-vertrieb.de...
Seite 5: Geräteteile Und Ihre Funktion
Geräteteile und ihre Funktion a) Messerkopf b) Bedienfeld c) Messerhalter d) USB-, und serielle Schnittstelle e) Anpressrollen mit Spannhebel f) Rollenhalterung g) Stromanschluß und Netzschalter (o. Abb.) Nepata Vertrieb GmbH Hochstatt 6-8 85283 Wolnzach Germany mail@nepata-vertrieb.de...
Seite 6 ● Nun können Sie DrawCut LITE verwenden. Installation Ihres Nautilus Schneideplotters in DrawCut Bitte beachten Sie, dass Ihr Nautilus Schneideplotter nur unter Windows 7,Windows 8 und Windows 10 betrieben werden kann. Eine Verwendung unter Windows in einer älteren Version ist nicht möglich.
Seite 7 ● Öffnen Sie zunächst den “Vinyl Spooler” in Drawcut. ● Klicken Sie nun auf den Reiter “Anschlüsse”. ● Fügen Sie den Nautilus 712ZE hinzu und hinterlegen Sie die Anschlüsse wie folgt! Der COM-Port kann variieren! Di Baudrate muss 9600 betragen.
Seite 8 Inbetriebnahme des Gerätes Stellen Sie sicher, dass vor und hinter dem Gerät genügend Platz für den Folientransport vorhanden ist. Der Schneideplotter darf nur in einer sauberen und trockenen Umgebung betrieben werden. ● Schließen Sie den Schneideplotter mit dem mitgelieferten Kaltgerätekabel an einer 230V Steckdose an.
Seite 9: Einsetzen Und Einstellen Des Messers
● Schalten Sie den Schneideplotter nun ein. Einsetzen und einstellen des Messers ● Nehmen Sie das mitgelieferte Schneidemesser und stecken Sie es so in den Messerhalter, dass die Klinge vorne heraussteht. ● Stellen Sie nun durch Drehen an der Schraube am oberen Ende des Messerhalters die Schneidetiefe ein.
Seite 10 Einlegen der Folie ● Legen Sie das zu verarbeitende Material immer von hinten in das Gerät ein. ● Ziehen Sie die Folie bis zur Schneideleiste vor, um den Nullpunkt korrekt zu setzen. ● Falls Sie keinen Folienbogen, sondern eine Rolle einlegen, kann die Folie davon mit Hilfe der mitgelieferten Rollenhalterung, die im Standfuß...
Seite 11: Der Erste Plotauftrag
● Betätigen Sie zum Durchführen des Schneidetests im „Online-Modus“ die T est- T aste, der Schneideplotter schneidet eine Raute mit rechteckigem Entgitterrahmen in die eingelegte Folie am aktuell gespeicherten Nullpunkt. ● Mit diesem Schneidetest können Sie die Messerhaltereinstellung sowie den Anpressdruck überprüfen.
Seite 12: Bewegen Des Messerkopfes
Bewegen des Messerkopfes Im Offline-Modus kann der Messerkopf durch Drücken der Pfeiltasten „Force“ nach rechts und links bewegt werden, sowie das Medium vorwärts und rückwärts mit Hilfe der „Speed“ Pfeiltasten. Im Display sind die entsprechenden X und Y Koordinaten zu sehen. Einstellen des Nullpunktes Um den korrekten Ausgangspunkt zum Plotten zu setzen, bewegen Sie im Offline-Modus den Messerkopf und die Folie so, dass sich das Messer in der vorderen rechten Ecke der Folie...
Seite 13: Reset-Taste
Geschwindigkeit Geschwindigkeit Anpressdruck Anpressdruck erhöhen reduzieren erhöhen reduzieren Die Schneidegeschwindigkeit und der Anpressdruck können nicht während des Plotjobs verändert werden. Set Up Hier können Sie die Baudrate einstellen, bei der Verwendung mit Drawcut muss hier 9600 hinterlegt werden. Reset-Taste Nepata Vertrieb GmbH Hochstatt 6-8 85283 Wolnzach Germany mail@nepata-vertrieb.de...
Seite 14 Mit Hilfe der Reset-Taste können Sie Ihren Auftrag jederzeit abbrechen. Die Funktion kann beispielsweise hilfreich sein, wenn ein Auftrag versehentlich zu groß generiert wurde. Schleppmesser Schleppmesser sind empfindliche, scharfe und gefährliche Präzisionswerkzeuge. ● Bewahren Sie die Messer immer außerhalb der Reichweite von Kindern auf! ●...
Seite 15: Technische Daten
Technische Daten Modell Nautilus 721ZE Schneideplotter mit Schrittmotor Max. Medienbreite 720mm Max. Schneidebreite 630mm Anschlüsse RS232C, USB Display hintergrundbeleuchtetes, grafisches LCD-Display Speicher Max. Geschwindigkeit 800mm/s Max. Medienstärke Anpressdruck 500g Mechanische Auflösung 0,0245mm Wiederholgenauigkeit < +/- 0,127mm Stromversorgung Wechselspannung 90V - 240V...
Seite 16: Problembehandlung
Problembehandlung Ein importierter Auftrag (EPS) wird mehrmals auf der gleichen Position geplottet. Mögliche Ursache: ● Die Datei ist evtl. fehlerhaft und sollte überprüft werden. Gerade Linien werden zackig geschnitten. Mögliche Ursache: ● Die Messereinstellung und der Anpressdruck sind falsch und sollten überprüft werden. Nepata Vertrieb GmbH Hochstatt 6-8 85283 Wolnzach Germany mail@nepata-vertrieb.de...
Seite 17 Konformitätserklärung Statement of Conformity Hiermit erklären wir in alleiniger Verantwortung, dass das unter „Technische Daten“ genannte Produkt mit den Bestimmungen der folgenden EG-Richtlinien und Normen übereinstimmt: We herewith declare under sole responsibility that the under „technical data“ mentioned product meet the provisions of the following EC Directives and Harmonized Standards: EG-Richtlinien / EC Directives: 2006/95/EG Niederspannungsrichtlinie 2006/95/EC Low Volatge Directive...
