Fibrionic PE-3213 Bedienungsanleitung

Sehr geehrte Kunden,
wir danken Ihnen für den Kauf dieses Adapters. Nun können Sie unempfindliche und
schnelle CF-Speicherkarten an einen IDE-Port anschließen.
Bitte lesen Sie die folgenden Hinweise und Tipps zum Einbau und zur Verwendung,
damit Sie den Adapter optimal nutzen können.

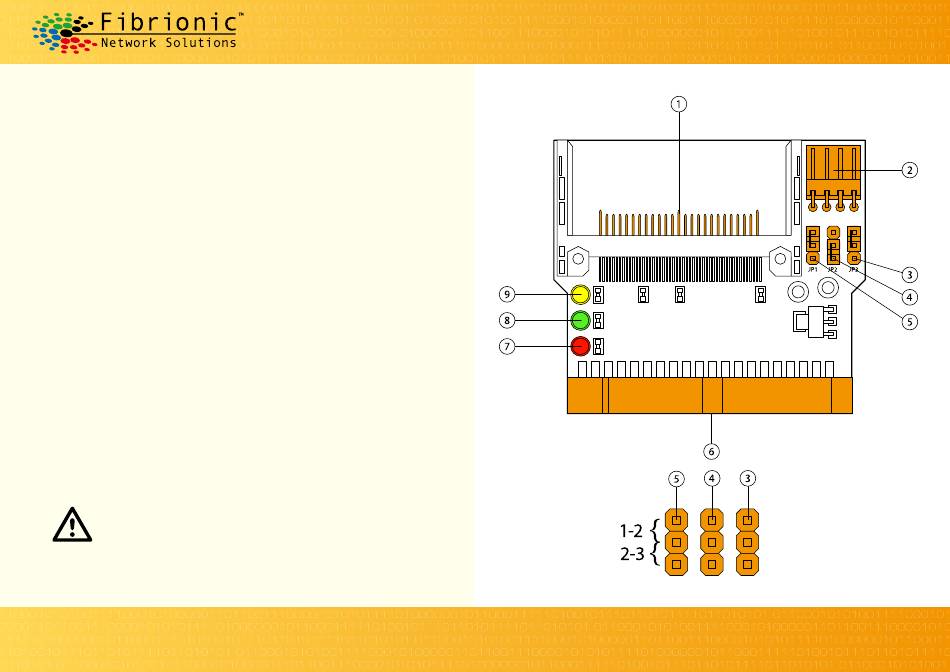

Produktdetails
1. Anschluss für eine CF-Speicherkarte
2. Stromanschluss
3. Jumper 1
4. Jumper 2
5. Jumper 3
Anschluss und Inbetriebnahme
• Anschluss
1. Schalten Sie Ihren Computer aus und trennen Sie ihn von der Stromversorgung.
2. Erden Sie sich mit einem Erdungsarmband oder indem Sie an einen geerdeten
Gegenstand (beispielsweise eine Heizung) fassen.
3. Nehmen Sie dann die seitliche Abdeckung des Computers ab. Verbinden Sie
eine CF-Speicherkarte mit dem Adapter und stecken Sie diesen dann an einen
IDE-Anschluss.
4. Setzen Sie nun die Jumper (siehe nächste Seite). Verbinden Sie zuletzt den
Stromanschluss mit der Disketten-Stromversorgung des Netzteils.
5. Fahren Sie den Computer herunter und schalten Sie ihn aus, bevor Sie eine
Speicherkarte entfernen oder anstecken.
6. Sie finden den neuen Speicherplatz nach dem Einbau unter „Arbeitsplatz"
beziehungsweise „Mein Computer".
ACHTUNG:
Dieser Adapter ist nicht Hotplug-fähig! Das bedeutet, dass Sie die Speicher-
karte nicht während des laufenden Betriebs einstecken oder entfernen
können.
IDE auf CF-Adapter
6. IDE-Anschluss
7. LED 3
8. LED 2
9. LED 1
Bedienungsanleitung - Seite 1
PE-3213
