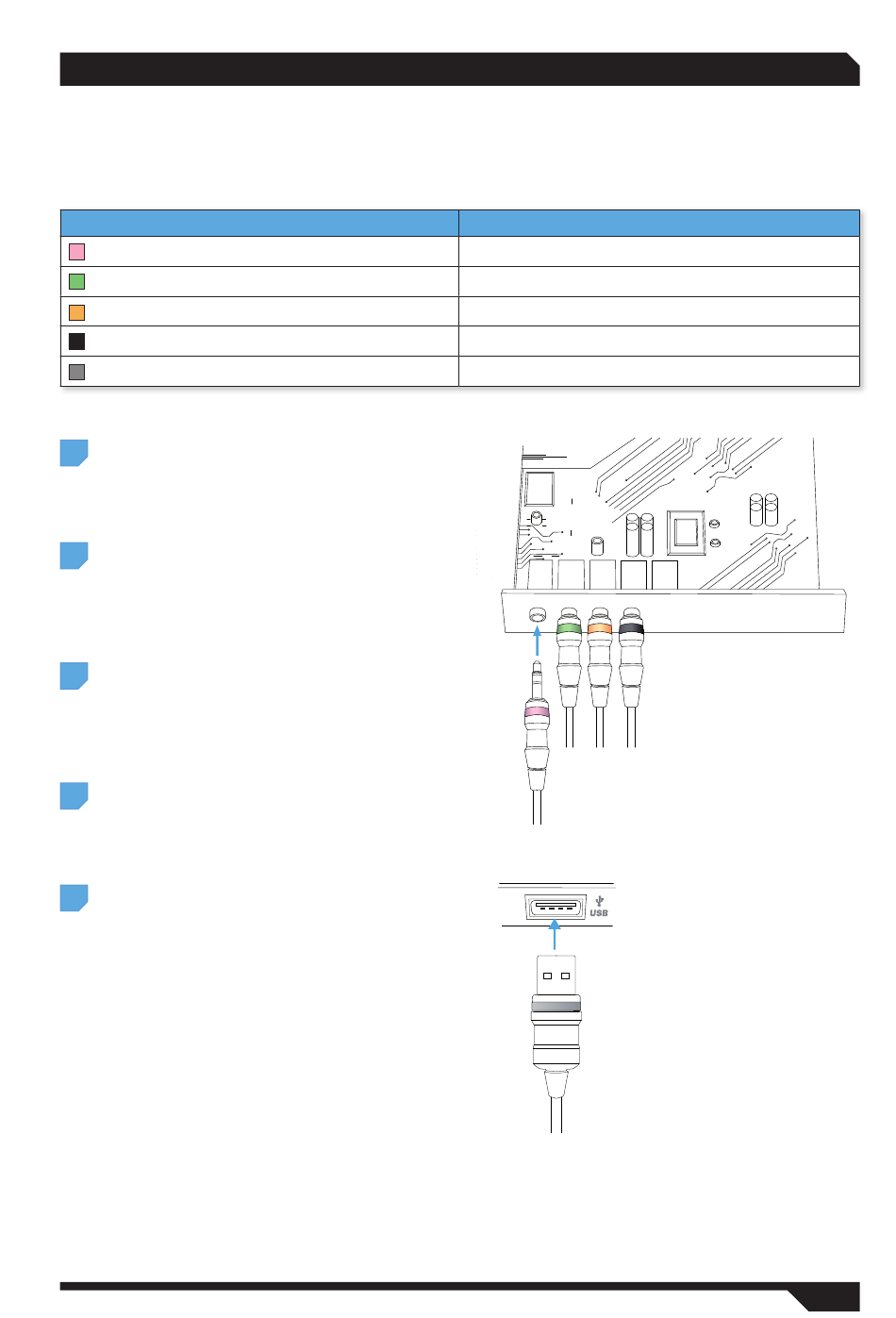

Um den Anschluss des ROCCAT™ Kave Solid 5.1 Gaming Headsets zu vereinfachen, sind alle Stecker
farblich markiert. Diese Markierungen entsprechen den Farben der Soundkarten-Anschlüsse vieler
Hardwarehersteller. Wenn das bei deiner Soundkarte nicht der Fall sein sollte, schlage in der
Bedienungsanleitung deiner Soundkarte nach.
Steckermarkierung des Headsets
Rosa (Klinkenstecker)
Grün (Klinkenstecker)
Orange (Klinkenstecker)
Schwarz (Klinkenstecker)
Grau (USB-Stecker)
Verbinde den rosa-markierten Stecker mit
1
dem Mikrofonanschluss deiner Soundkarte.
Schließe den grün-markierten Stecker
2
an den Kopfhörer-/Front-Lautsprecher-
Anschluss der Soundkarte an.
Der orange-markierte Stecker gehört in
3
den Subwoofer- und Center-Lautsprecher-
Anschluss deiner Soundkarte.
Den schwarzen Stecker verbindest du mit
4
dem Anschluss für die Rear-Lautsprecher.
Der USB-Stecker muss mit einer freien
5
USB- an Schnittstelle verbunden werden.
Er dient der Stromversorgung des Headsets
und der Fernbedienung, deswegen sollte
er entweder direkt mit dem Rechner oder
mit einem USB-HUB mit Netzteil verbunden
werden. Der Betrieb an einem USB-Hub
ohne Netzteil kann gegebenenfalls zu
Problemen führen.
WWW.ROCCAT.ORG / SUPPORT
ANSCHLUSS
Soundkartenanschluss
Mikrofon
Front-Lautsprecher (rechts und links)
Subwoofer und Center
Rear-Lautsprecher (rechts und links)
USB-Schnittstelle
6
