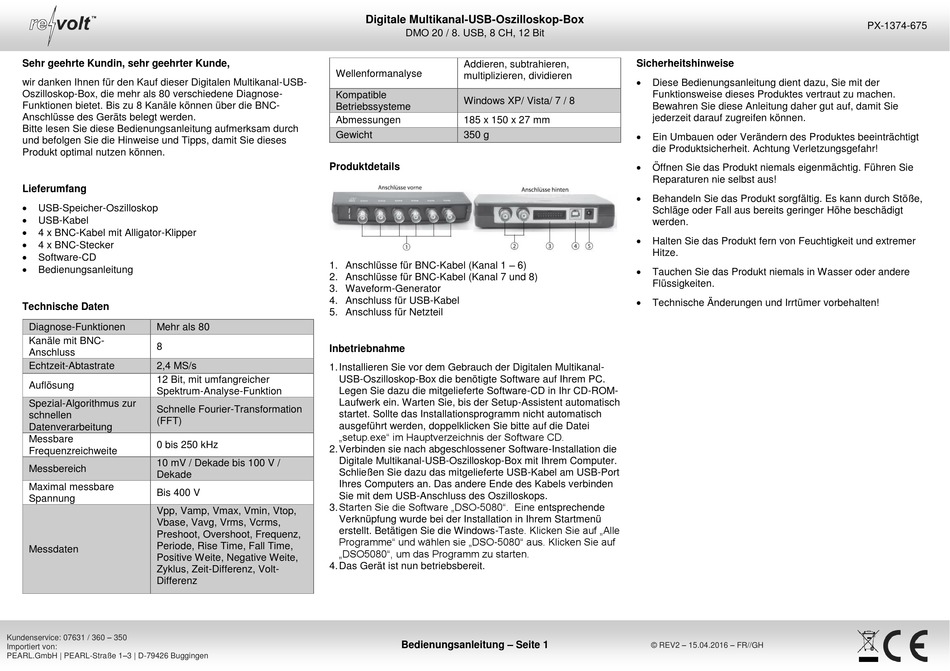

revolt PX-1374 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
wir danken Ihnen für den Kauf dieser Digitalen Multikanal-USB-
Oszilloskop-Box, die mehr als 80 verschiedene Diagnose-
Funktionen bietet. Bis zu 8 Kanäle können über die BNC-
Anschlüsse des Geräts belegt werden.
Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch
und befolgen Sie die Hinweise und Tipps, damit Sie dieses
Produkt optimal nutzen können.
Lieferumfang

USB-Speicher-Oszilloskop

USB-Kabel

4 x BNC-Kabel mit Alligator-Klipper

4 x BNC-Stecker

Software-CD

Bedienungsanleitung
Technische Daten
Diagnose-Funktionen Mehr als 80
Kanäle mit BNC-
8
Anschluss
Echtzeit-Abtastrate 2,4 MS/s
12 Bit, mit umfangreicher
Auflösung
Spektrum-Analyse-Funktion
Spezial-Algorithmus zur
Schnelle Fourier-Transformation
schnellen
(FFT)
Datenverarbeitung
Messbare
0 bis 250 kHz
Frequenzreichweite
10 mV / Dekade bis 100 V /
Messbereich
Dekade
Maximal messbare
Bis 400 V
Spannung
Vpp, Vamp, Vmax, Vmin, Vtop,
Vbase, Vavg, Vrms, Vcrms,
Preshoot, Overshoot, Frequenz,
Periode, Rise Time, Fall Time,
Messdaten
Positive Weite, Negative Weite,
Zyklus, Zeit-Differenz, Volt-
Differenz
Kundenservice: 07631 / 360 – 350
Importiert von:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
Digitale Multikanal-USB-Oszilloskop-Box
DMO 20 / 8. USB, 8 CH, 12 Bit
Addieren, subtrahieren,
Wellenformanalyse
multiplizieren, dividieren
Kompatible
Windows XP/ Vista/ 7 / 8
Betriebssysteme
Abmessungen 185 x 150 x 27 mm
Gewicht 350 g
Produktdetails
1. Anschlüsse für BNC-Kabel (Kanal 1 – 6)
2. Anschlüsse für BNC-Kabel (Kanal 7 und 8)
3. Waveform-Generator
4. Anschluss für USB-Kabel
5. Anschluss für Netzteil
Inbetriebnahme
1. Installieren Sie vor dem Gebrauch der Digitalen Multikanal-
USB-Oszilloskop-Box die benötigte Software auf Ihrem PC.
Legen Sie dazu die mitgelieferte Software-CD in Ihr CD-ROM-
Laufwerk ein. Warten Sie, bis der Setup-Assistent automatisch
startet. Sollte das Installationsprogramm nicht automatisch
ausgeführt werden, doppelklicken Sie bitte auf die Datei
„setup.exe" im Hauptverzeichnis der Software CD.
2. Verbinden sie nach abgeschlossener Software-Installation die
Digitale Multikanal-USB-Oszilloskop-Box mit Ihrem Computer.
Schließen Sie dazu das mitgelieferte USB-Kabel am USB-Port
Ihres Computers an. Das andere Ende des Kabels verbinden
Sie mit dem USB-Anschluss des Oszilloskops.
3. Starten Sie die Software „DSO-5080". Eine entsprechende
Verknüpfung wurde bei der Installation in Ihrem Startmenü
erstellt. Betätigen Sie die Windows-Taste. Klicken Sie auf „Alle
Programme" und wählen sie „DSO-5080" aus. Klicken Sie auf
„DSO5080", um das Programm zu starten.
4. Das Gerät ist nun betriebsbereit.
Bedienungsanleitung – Seite 1
Sicherheitshinweise

Diese Bedienungsanleitung dient dazu, Sie mit der
Funktionsweise dieses Produktes vertraut zu machen.
Bewahren Sie diese Anleitung daher gut auf, damit Sie
jederzeit darauf zugreifen können.

Ein Umbauen oder Verändern des Produktes beeinträchtigt
die Produktsicherheit. Achtung Verletzungsgefahr!

Öffnen Sie das Produkt niemals eigenmächtig. Führen Sie
Reparaturen nie selbst aus!

Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße,
Schläge oder Fall aus bereits geringer Höhe beschädigt
werden.

Halten Sie das Produkt fern von Feuchtigkeit und extremer
Hitze.

Tauchen Sie das Produkt niemals in Wasser oder andere
Flüssigkeiten.

Technische Änderungen und Irrtümer vorbehalten!
© REV2 – 15.04.2016 – FR//GH
