GRANIT GN8000 Bedienungsanleitung Seite 2

Montage
Das Gerät GN8000 wird in einem nicht feuergefährdeten Raum oder an einer
Gebäudeaußenseite in nicht feuergefährdetem Bereich an einer Wand montiert.
Die Montage und Inbetriebnahme darf nur von einem Fachmann durchgeführt wer-
den. Fachleute im Sinne dieser Anleitung sind Elektromeister und Personen mit
einer vergleichbaren oder höherwertigen Ausbildung. Diese Montageanweisung
enthält die dafür notwendigen Hinweise. Sie stellt keine Aufforderung an Laien dar,
die Montage selbst vorzunehmen.
Stellen Sie eine einwandfreie Erdverbindung (Betriebserde) her, indem Sie
an einer möglichst feuchten Stelle einen Erdpfahl ca. 1,5m tief in den Boden
einschlagen und den Erdpfahl mit einem Kupferleiter von mindestens 1,5mm
Querschnitt mit dem Erdanschluss des Weidezaungerätes verbinden.
Stellen Sie eine Verbindung zum Zaun her, indem Sie
den Zaunanfang mit einem über Isolatoren geführten verzinkten Eisendraht
oder einem in oder auf der Erde verlegten Hochspannungskabel mit dem
Zaunanschluss des Weidezaungerätes verbinden.
Um Blitzschäden zu vermeiden muss der Zaunanschluß unbedingt über eine
Blitzschutzeinrichtung geführt werden!
Die für den Betrieb des Weidezaungerätes vorgesehene Steckdose ist mit ei-
nem Fehlerstromschutzschalter (Fi mit max. 30mA Fehlerstrom) abzusichern.
Nur so lassen sich im Fehlerfall (z. B. Durchschlag des Zauntrafos infolge Blitz-
einwirkung) lebensgefährliche Zaunspannungen vermeiden!
Sollten trotz einwandfreier Montage Rundfunk- oder Fernsehstörungen auftreten, ist
der Zaunaufbau fehlerhaft. Mögliche Ursachen sind schadhafte Isolatoren, Bewuchs
und mangelhafte Drahtverbindungen.
Zaunanschlüsse und Kontrolleinrichtungen
Das GN8000 verfügt über zwei Zaunausgänge:
Zaunanschluss 1 (stark) stellt die gesamte Energie des Gerätes zur Verfü-
gung und wird bei längeren Zäunen und unempfindlichen Tieren verwendet.
Zaunanschluss 2 (reduziert) stellt eine herabgesetzte Energie für kürzere
Zäune und empfindlichere Tiere zur Verfügung.
Beide Zaunanschlüsse können gleichzeitig und unabhängig voneinander
genutzt werden. Ein Kurzschluss an einem der Zaunausgänge beeinflusst
jedoch die Leistung des anderen Zaunanschlusses negativ!
Die Zaunspannungsanzeige signalisiert als gut ablesbares Lauflicht bei je-
dem Schlag die Zaunspannung am Zaunanschluss 1 (Hoch). Zaunspannun-
gen bis ca. 5000V werden als grüner Vollausschlag angezeigt, bis ca. 4000V
leuchtet noch der gelbe Teil und unter 2000V bleibt die Anzeige dunkel. Eine
ausreichende Hütesicherheit ist dann nicht mehr gegeben! Veränderungen
in der Anzeige deuten auf einen Zaunfehler (Bewuchs, am Boden liegender
Zaun etc.) hin.
Mit dem Testerde-Anschluss können Sie die Erdverhältnisse dauerhaft über-
prüfen. Verbinden Sie den Testerde-Anschluss mit einem zweiten Erdpfahl (ca.
0,5m lang) und schlagen Sie diesen ca. 1-2m von der Betriebserde entfernt in
den Boden. Bei gelb blinkender Anzeige sind die Erdverhältnisse für den stö-
rungsfreien Betrieb des Gerätes in der Regel ausreichend.

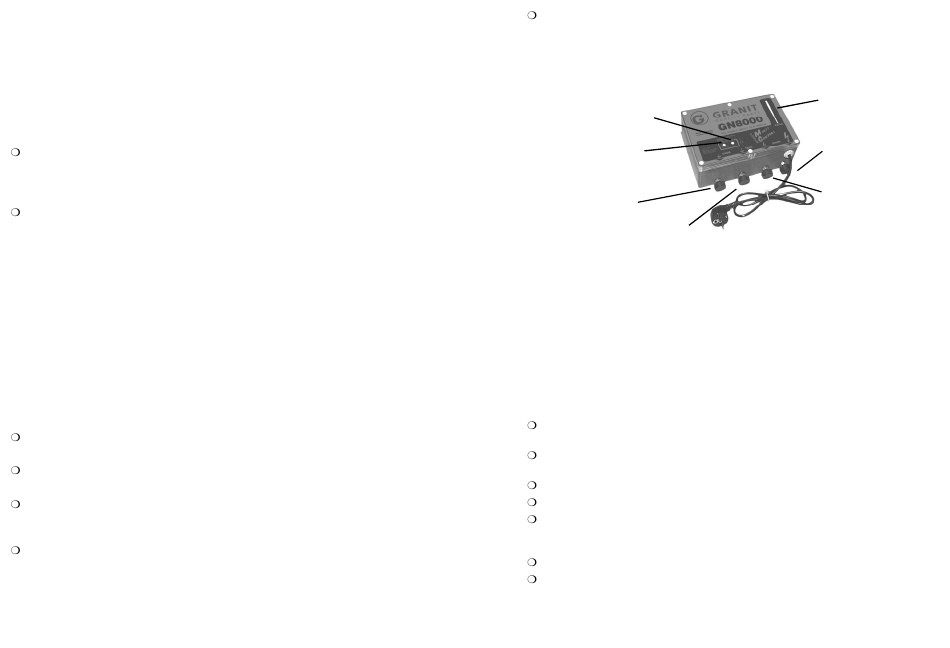

Testerde-Anzeige (gelb)
Gerätekontrolle (grün)
2
Erdanschluss
Testerde-Anschluss
Sicherheits- und Betriebshinweise
Beachten Sie zum störungsfreien Betrieb Ihres Elektrozaungerätes und Ihrer Zaun-
anlage unbedingt folgende Punkte:
Montage und Betrieb Ihres GN8000 dürfen nur in nicht feuergefährdeten
Räumen oder Bereichen erfolgen.
Die zum Betrieb vorgesehene Steckdose muß über einen Fehlerstromschutz-
schalter (Fi max. 30mA) geführt werden.
Der Netz-Schutzleiter darf nicht als Betriebserde verwendet werden!
Die Elektrozaunanlage muss mit einem Blitzschutz versehen werden.
Verwenden Sie nur hochleitfähige Zaunlitzen und Drähte. Minderwertige Ware
ist wegen der hohen Geräteleistung und der Gefahr von Rundfunk- und Fern-
sehstörungen nicht geeignet!
Das GN8000 ist nicht für empfindliche Tiere geeignet.
Bauen Sie Ihren Zaun stabil auf, achten Sie darauf, daß sich Tiere nicht im
Zaun verfangen können. Bei Dauereinwirkung können irreversible Schäden
entstehen! Überprüfen Sie den Zustand Ihres Zaunes und Ihres Gerätes täg-
lich.
Lauflicht-
Zaunspannungsanzeige
Zaunanschluss 1
(stark, volle Leistung)
Zaunanschluss 2
(reduzierte Leistung)
Netzstecker
