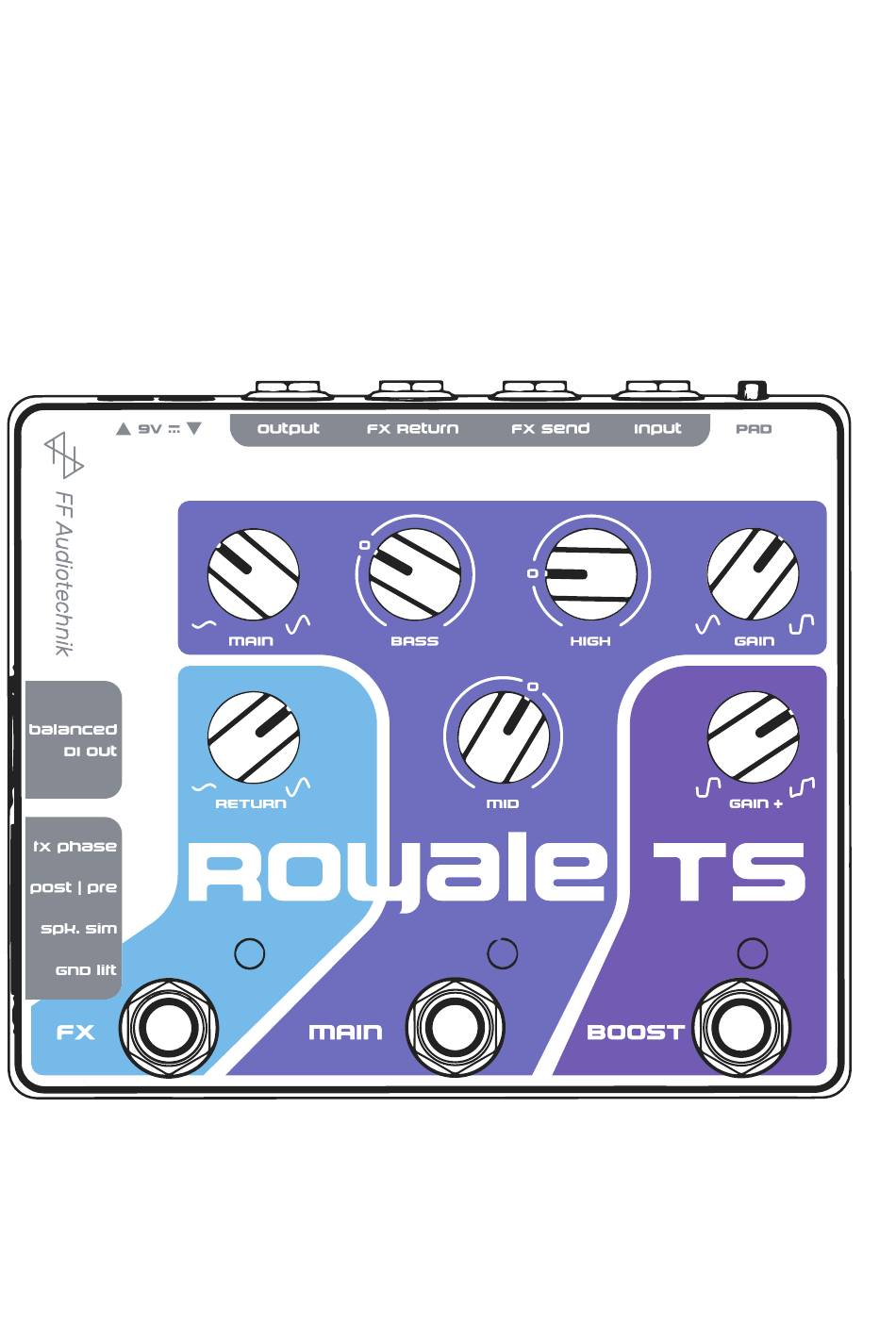

Royale TS
Bedienungsanleitung
1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für FF Audiotechnik Royale TS

Inhaltszusammenfassung für FF Audiotechnik Royale TS

  • Seite 1 Royale TS Bedienungsanleitung...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Einführung Beschreibung Lesen Sie sich zuerst die Hinweise in den Abschnitten Funktionen »SICHERHEITSHINWEISE« und »WICHTIGE HINWEISE« durch. Blockschaltbild Lesen Sie dann diese Anleitung ganz durch, um sich mit allen Bedienelemente Funktionen des Geräts vertraut zu machen. Bewahren Sie die Drehregler Anleitung zu Referenzzwecken auf.

  • Seite 3: Einführung

    Analoge, diskrete Schaltungstechnik aus den 80ern trifft auf moderne Anforderungen. Wir sind uns sicher, dass Sie Gefallen an den Features des Royale TS finden werden. Ob im Proberaum, Studio oder auf den Bühnen der Welt – man wird sie ganz sicher hören.

  • Seite 4: Beschreibung

    Beschreibung Der Kern des Royale TS ist eine Multiband Harmonic Gain- stage (kurz: MHG), bekannt aus der Verstärkerreihe eines beliebten kanadischen Verstärkerherstellers. In dieser Verstärkerstufe wird das Signal in Bässe | Mitten | Höhen aufgeteilt und jeweils einzeln verstärkt. Erreicht der Pegel am Eingang dieser Stufe ein gewisses Niveau, dann werden im jeweiligen Frequenzband Obertöne erzeugt,...

  • Seite 5: Funktionen

    Funktionen Blockschaltbild • Input buffer [immer aktiv] • -6 dB PAD [schaltbar] • Preamp mit 3-Band-Equalizer (passiv) [schaltbar] • Boost, stufenlos einstellbar [schaltbar] • Paralleler FX-Loop (Send | Return) [schaltbar] • FX-Loop-MHG [schaltbar, intern] • FX-Loop als zweiter Kanal [schaltbar, intern] •...

  • Seite 6: Bedienelemente

    Je nachdem wie der Equalizer eingestellt ist, treten ab Mittelstellung Obertöne in Form von leichter Die Werte der Drehregler des Royale TS EQ wurden so Verzerrung auf. Dreht man den Regler weiter, so wird die gewählt, dass eine 12-Uhr-Stellung als charaktergebendes Verzerrung intensiver.

  • Seite 7: Schalter Extern

    MHG geschickt. An der XLR-Buchse liegt das mit dem post | Speaker simulation [spk. sim] pre Schalter gewählte Signal an. Der Royale TS besitzt eine Lautsprecherkompensation in Form eines speziell für diesen Zweck berechneten analogen Boost Bandpassfilters. Mit dem Schiebeschalter [spk. Sim] kann die Schaltung deaktiviert werden um das PRE bzw.

  • Seite 8: Schalter Intern

    Schalter intern Trimmer intern Kalibrierung Mit diesem Schalter kann ein Hochpassfilter (HPF) Im Inneren des Royale TS befinden sich eine Reihe Trim- zugeschaltet werden (im Werkszustand aktiv). Die Potentiometer mit denen die einzelnen Verstärkerstufen im Trennfrequenz liegt bei 25Hz. Dieses Infraschallfilter Signalweg genau aufeinander abgestimmt werden können.
  • Seite 9 [Gesamtstrom DC-IN = Strom Royal TS + Strom DC-OUT] An dieser Buchse wird die Stromversorgung angeschlossen. Das Royale TS benötigt ein Netzteil mit 9 VDC Ausgangs- spannung und mindestens 200 mA Strombelastbarkeit. Stecker: „Boss“-Type, 5,5 x 2,1 mm | positiver Pol außen.

  • Seite 10: Technische Daten

    Technische Daten Sicherheitshinweise HINWEISE ZUR VERMEIDUNG VON FEUER, ELEKTRISCHEM Eingangsimpedanzen SCHLAG ODER VERLETZUNGEN Input 1 MegOhm HINWEIS - Bei Benutzung von elektrischen Geräten sollten Return 1 MegOhm immer die folgenden Sicherheits-Instruktionen beachtet werden: Verstärkung • Lesen Sie alle Sicherheitshinweise, die das Gerät betreffen.

  • Seite 11: Wichtige Hinweise

    ▪ das Gerät nicht normal funktioniert oder ein zum Positionierung ▪ Normalzustand verändertes Verhalten aufweist Bei der Entwicklung des Royale TS wurde sehr viel das Gerät fallengelassen wurde oder das Gehäuse Aufmerksamkeit und Entwicklungsarbeit in die Gestaltung ▪ beschädigt ist.

  • Seite 12: Reinigung

    durch direkte Sonneneinstrahlung, Aufstellung direkt neben Zusätzliche Hinweise einem Heizkörper oder direkte Bestrahlung durch eine starke Lichtquelle. In diesem Fall kann die Oberfläche abfärben bzw. das Gehäuse verformt werden. Behandeln Sie die Bedienoberfläche (Regler, Taster usw.) mit der notwendigen Sorgfalt. Wenn Sie das Gerät transportiert haben und es starken Temperaturschwankungen ausgesetzt war, kann sich im Wenn Sie Kabel mit dem Gerät verbinden oder abziehen,...
