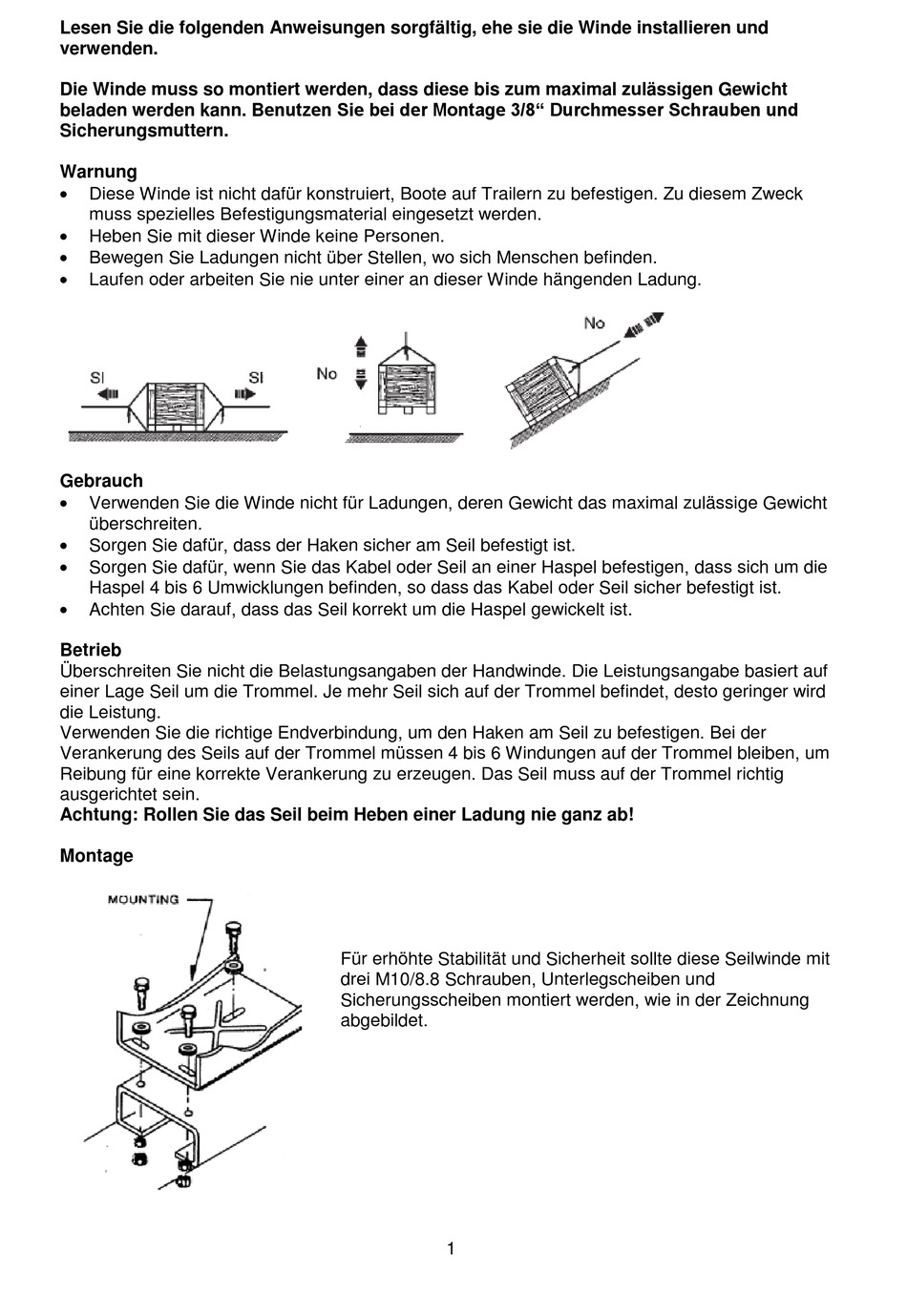

Arwin TRT1201C Bedienungsanleitung Seite 2

Lesen Sie die folgenden Anweisungen sorgfältig, ehe sie die Winde installieren und
verwenden.
Die Winde muss so montiert werden, dass diese bis zum maximal zulässigen Gewicht
beladen werden kann. Benutzen Sie bei der Montage 3/8" Durchmesser Schrauben und
Sicherungsmuttern.
Warnung

Diese Winde ist nicht dafür konstruiert, Boote auf Trailern zu befestigen. Zu diesem Zweck
muss spezielles Befestigungsmaterial eingesetzt werden.

Heben Sie mit dieser Winde keine Personen.

Bewegen Sie Ladungen nicht über Stellen, wo sich Menschen befinden.

Laufen oder arbeiten Sie nie unter einer an dieser Winde hängenden Ladung.
Gebrauch

Verwenden Sie die Winde nicht für Ladungen, deren Gewicht das maximal zulässige Gewicht
überschreiten.

Sorgen Sie dafür, dass der Haken sicher am Seil befestigt ist.

Sorgen Sie dafür, wenn Sie das Kabel oder Seil an einer Haspel befestigen, dass sich um die
Haspel 4 bis 6 Umwicklungen befinden, so dass das Kabel oder Seil sicher befestigt ist.

Achten Sie darauf, dass das Seil korrekt um die Haspel gewickelt ist.
Betrieb
Überschreiten Sie nicht die Belastungsangaben der Handwinde. Die Leistungsangabe basiert auf
einer Lage Seil um die Trommel. Je mehr Seil sich auf der Trommel befindet, desto geringer wird
die Leistung.
Verwenden Sie die richtige Endverbindung, um den Haken am Seil zu befestigen. Bei der
Verankerung des Seils auf der Trommel müssen 4 bis 6 Windungen auf der Trommel bleiben, um
Reibung für eine korrekte Verankerung zu erzeugen. Das Seil muss auf der Trommel richtig
ausgerichtet sein.
Achtung: Rollen Sie das Seil beim Heben einer Ladung nie ganz ab!
Montage
Für erhöhte Stabilität und Sicherheit sollte diese Seilwinde mit
drei M10/8.8 Schrauben, Unterlegscheiben und
Sicherungsscheiben montiert werden, wie in der Zeichnung
abgebildet.
1
