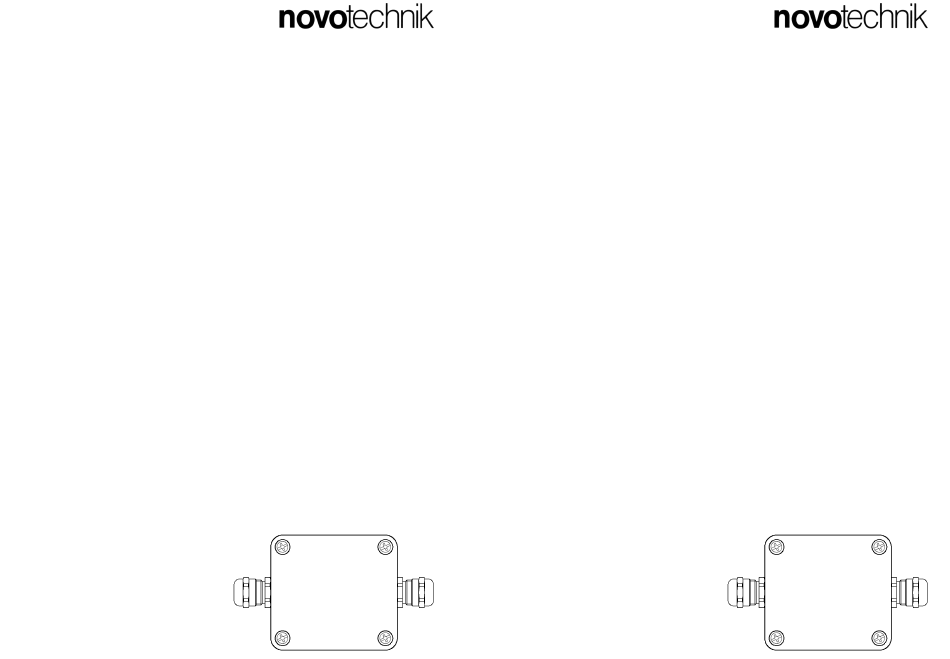

Novotechnik MUK Serie Anschlusshinweise

Messwertumformer MUK
Anschlusshinweise
1. Vorbereiten des Anschlusskabels
Empfohlen wird ein 3-adriges Kabel (z.B. 0,25 mm²) mit Schirmgeflecht und einem Außendurchmesser
von 4.5 bis 6.5 mm. Entfernen Sie 30 mm der Kabelummantelung und isolieren Sie
5 mm der Litzen ab, verdrillen Sie ggf. das Schirmgeflecht. Benutzen Sie Aderendhülsen.
2. Öffnen des Gerätes
Lösen Sie alle 4 Deckelschrauben und heben Sie den Deckel ab.
3. Anschließen des Kabels
Führen Sie das wie unter (1.) vorbereitete Kabel durch die Verschraubung hindurch in das Gehäuse ein.
Schließen Sie die Litzen entsprechend dem Anschlussschema (siehe Typenschild) an der Klemmleiste
an. Schieben Sie das Kabel soweit vor, dass die Kabelummantelung in den Bereich der
Kabelzugentlastung kommt. Ziehen Sie die Überwurfmutter der Kabelverschraubung an.
4. Vertauschen der Wirkrichtung
Soll die Zuordnung des Ausgangssignals zur Bewegungsrichtung des Aufnehmers geändert werden, so
ist folgendermaßen vorzugehen: Vertauschen Sie die Anschlüsse der Sensoranschlusslitzen 1 und 3.
5. Justierung
MUK350-0 :
Bewegen Sie den Schleifer des Aufnehmers in die Anfangsposition. Justieren Sie das Ausgangssignal
mit dem Zero-Trimmer neben der Klemme 1 auf 0 mA. Bringen Sie dann den Schleifer in die
Endposition. Justieren Sie jetzt den Strom mit dem Span-Trimmer neben der Klemme A auf 20 mA.
Überprüfen Sie den Wert in der Anfangsposition (0 mA) und wiederholen Sie ggf. diesen Vorgang.
MUK350-1 :
Justieren Sie zunächst den Nullpunkt: Bewegen Sie dazu den Schleifer des Aufnehmers in die
Anfangsposition. Achten Sie unbedingt darauf, dass sich der Schleifer innerhalb des elektrischen
Messbereichs des Sensors befindet.
Justieren Sie nun das Ausgangssignal durch Verstellen des Zero-Trimmers neben der Klemme 1 auf
0 V. Drehen Sie nicht über 0 V hinaus. Bewegen Sie den Schleifer des Aufnehmers in die Endposition.
Achten Sie auch hier auf den elektrischen Bereich des Sensors. Justieren nun das Ausgangssignal mit
Hilfe des Span-Trimmers neben der Klemme A auf 10 V.
MUK350-4 :
Bewegen Sie den Schleifer des Aufnehmers in die Anfangsposition. Justieren Sie das Ausgangssignal
mit dem Zero-Trimmer neben der Klemme 1 auf 0 mA. Bringen Sie dann den Schleifer in die
Endposition. Justieren Sie jetzt den Strom mit dem Span-Trimmer neben der Klemme A auf 16 mA.
Bewegen Sie den Schleifer in die Anfangsposition und justieren Sie den Strom mit dem Zero-Trimmer
neben Klemme 1 auf 4 mA. Überprüfen Sie den Wert in der Endposition (20 mA) und wiederholen Sie
ggf. diesen Vorgang.
MUK350-6 :
Justieren Sie zunächst den Nullpunkt: Bewegen Sie dazu den Schleifer des Aufnehmers in die
Anfangsposition. Achten Sie unbedingt darauf, dass sich der Schleifer innerhalb des elektrischen
Messbereichs des Sensors befindet. Justieren Sie nun das Ausgangssignal durch Verstellen des Zero-
Trimmers neben der Klemme A auf -10 V.
Bewegen Sie den Schleifer des Aufnehmers in
die Endposition. Achten Sie auch hier auf den
elektrischen Bereich des Sensors. Justieren nun
das Ausgangssignal mit Hilfe des Span-Trimmers
neben der Klemme D auf +10 V.
Anschluss-Schema
Siehe Typenschild
Dok.-Nr. MU00000130R2
Messwertumformer MUK
Anschlusshinweise
1. Vorbereiten des Anschlusskabels
Empfohlen wird ein 3-adriges Kabel (z.B. 0,25 mm²) mit Schirmgeflecht und einem Außendurchmesser
von 4.5 bis 6.5 mm. Entfernen Sie 30 mm der Kabelummantelung und isolieren Sie
5 mm der Litzen ab, verdrillen Sie ggf. das Schirmgeflecht. Benutzen Sie Aderendhülsen.
2. Öffnen des Gerätes
Lösen Sie alle 4 Deckelschrauben und heben Sie den Deckel ab.
3. Anschließen des Kabels
Führen Sie das wie unter (1.) vorbereitete Kabel durch die Verschraubung hindurch in das Gehäuse ein.
Schließen Sie die Litzen entsprechend dem Anschlussschema (siehe Typenschild) an der Klemmleiste
an. Schieben Sie das Kabel soweit vor, dass die Kabelummantelung in den Bereich der
Kabelzugentlastung kommt. Ziehen Sie die Überwurfmutter der Kabelverschraubung an.
4. Vertauschen der Wirkrichtung
Soll die Zuordnung des Ausgangssignals zur Bewegungsrichtung des Aufnehmers geändert werden, so
ist folgendermaßen vorzugehen: Vertauschen Sie die Anschlüsse der Sensoranschlusslitzen 1 und 3.
5. Justierung
MUK350-0 :
Bewegen Sie den Schleifer des Aufnehmers in die Anfangsposition. Justieren Sie das Ausgangssignal
mit dem Zero-Trimmer neben der Klemme 1 auf 0 mA. Bringen Sie dann den Schleifer in die
Endposition. Justieren Sie jetzt den Strom mit dem Span-Trimmer neben der Klemme A auf 20 mA.
Überprüfen Sie den Wert in der Anfangsposition (0 mA) und wiederholen Sie ggf. diesen Vorgang.
MUK350-1 :
Justieren Sie zunächst den Nullpunkt: Bewegen Sie dazu den Schleifer des Aufnehmers in die
Anfangsposition. Achten Sie unbedingt darauf, dass sich der Schleifer innerhalb des elektrischen
Messbereichs des Sensors befindet.
Justieren Sie nun das Ausgangssignal durch Verstellen des Zero-Trimmers neben der Klemme 1 auf
0 V. Drehen Sie nicht über 0 V hinaus. Bewegen Sie den Schleifer des Aufnehmers in die Endposition.
Achten Sie auch hier auf den elektrischen Bereich des Sensors. Justieren nun das Ausgangssignal mit
Hilfe des Span-Trimmers neben der Klemme A auf 10 V.
MUK350-4 :
Bewegen Sie den Schleifer des Aufnehmers in die Anfangsposition. Justieren Sie das Ausgangssignal
mit dem Zero-Trimmer neben der Klemme 1 auf 0 mA. Bringen Sie dann den Schleifer in die
Endposition. Justieren Sie jetzt den Strom mit dem Span-Trimmer neben der Klemme A auf 16 mA.
Bewegen Sie den Schleifer in die Anfangsposition und justieren Sie den Strom mit dem Zero-Trimmer
neben Klemme 1 auf 4 mA. Überprüfen Sie den Wert in der Endposition (20 mA) und wiederholen Sie
ggf. diesen Vorgang.
MUK350-6 :
Justieren Sie zunächst den Nullpunkt: Bewegen Sie dazu den Schleifer des Aufnehmers in die
Anfangsposition. Achten Sie unbedingt darauf, dass sich der Schleifer innerhalb des elektrischen
Messbereichs des Sensors befindet. Justieren Sie nun das Ausgangssignal durch Verstellen des Zero-
Trimmers neben der Klemme A auf -10 V.
Bewegen Sie den Schleifer des Aufnehmers in
die Endposition. Achten Sie auch hier auf den
elektrischen Bereich des Sensors. Justieren nun
das Ausgangssignal mit Hilfe des Span-Trimmers
neben der Klemme D auf +10 V.
Anschluss-Schema
Siehe Typenschild
Dok.-Nr. MU00000130R2
