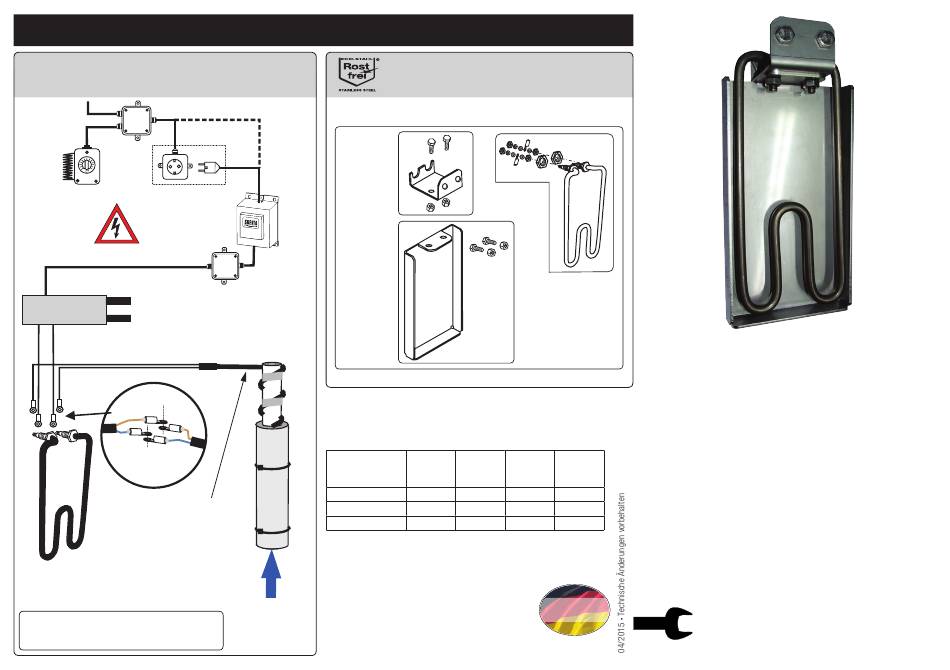

patura 6072 Montageanleitung

Elektro-Anschluss-Schema · Electrical connection
Schéma de connexion électrique
IP 44
*
101.0389
*
Transformator
Transformer
Transformateur
*
Verteilerdose
2,5 mm²
Junction bos
max.80 m lang
Boite de dérivation
* Frostschutz-Heizleitung
Heating Cable
Câble chauffant
*
Nicht im Lieferumfang von Mod. 6072 enthalten!
Not included in the scope of delivery of Mod. 6072!
Non fourni avec Mod. 6072 !
Edelstahl · Stainless Steel
IP 54
230 V
132.6083
24 V
132.6082
Max. Leitungslängen · Max. cable lengths · Longueurs de câble maximales
Querschnitt · Section
z.B. · e.g. · par ex.:
Type NYY
2,5 mm²
4,0 mm²
6,0 mm²
Richtwerte. Bitte beachten Sie Kabeldatenblatt und lokale Normen.
Guidelines. Please note cable data sheets and local standards.
Directives. S'il vous plaît respecter les donnés des câbles, et les normes locales.
Wasserzuleitung
water line
Arrivée d'eau
· Inox
Ersatzteilliste · Spare Parts
Pièces Détachées
131.6072
132.6096
bis · till · bis · till · bis · till · bis · till ·
jusqu'à jusqu'à jusqu'à jusqu'à
100 Watt 200 Watt 300 Watt 400 Watt
83 m 42 m 28 m 21 m
132 m 66 m 44 m 33 m
200 m 100 m 66 m 50 m
Made in
Germany
Mod. 6072
Best.-Nr · Ref. 1316072
• Zusatzheizung 24 V / 180 W
für Thermo-Tränkwanne Mod. 6543
• Heating element 24 V, 180 W
for Thermo Trough Drinker Mod. 6543
• Résistance Mod. 6069, 24 V, 180 W
pour Abreuvoir ISOTHERME Mod. 6543
Montageanleitung
Installation instructions
Instructions de montage
