Novotechnik FTI Gebrauchsanleitung Seite 2

FTI Gebrauchsanleitung
FTI Manual
4
Anschlüsse
Beim elektrischen Anschluss unbedingt zu beachten:
Anlage (Versorgung GND) und Schaltschrank (Signal
GND) müssen auf gleichem Potential liegen.
Um die elektromagnetische Verträglichkeit (EMV) zu
gewährleisten, sind nachfolgende Hinweise unbedingt zu
beachten:
• Wegaufnehmer und Steuerung müssen mit einem
geschirmten Kabel verbunden werden.
• Schirmung: Geflecht aus Kupfer-Einzeldrähten,
85% Bedeckung.
• Auf der Seite der Steuerung muss der Kabelschirm
geerdet, d.h. mit dem Schutzleiter verbunden werden.
Anschlusskabel darf nicht auf über 30m
verlängert werden!
Kabel / cable
WH / weiß / white
BN / braun / brown
GN / grün / green
5

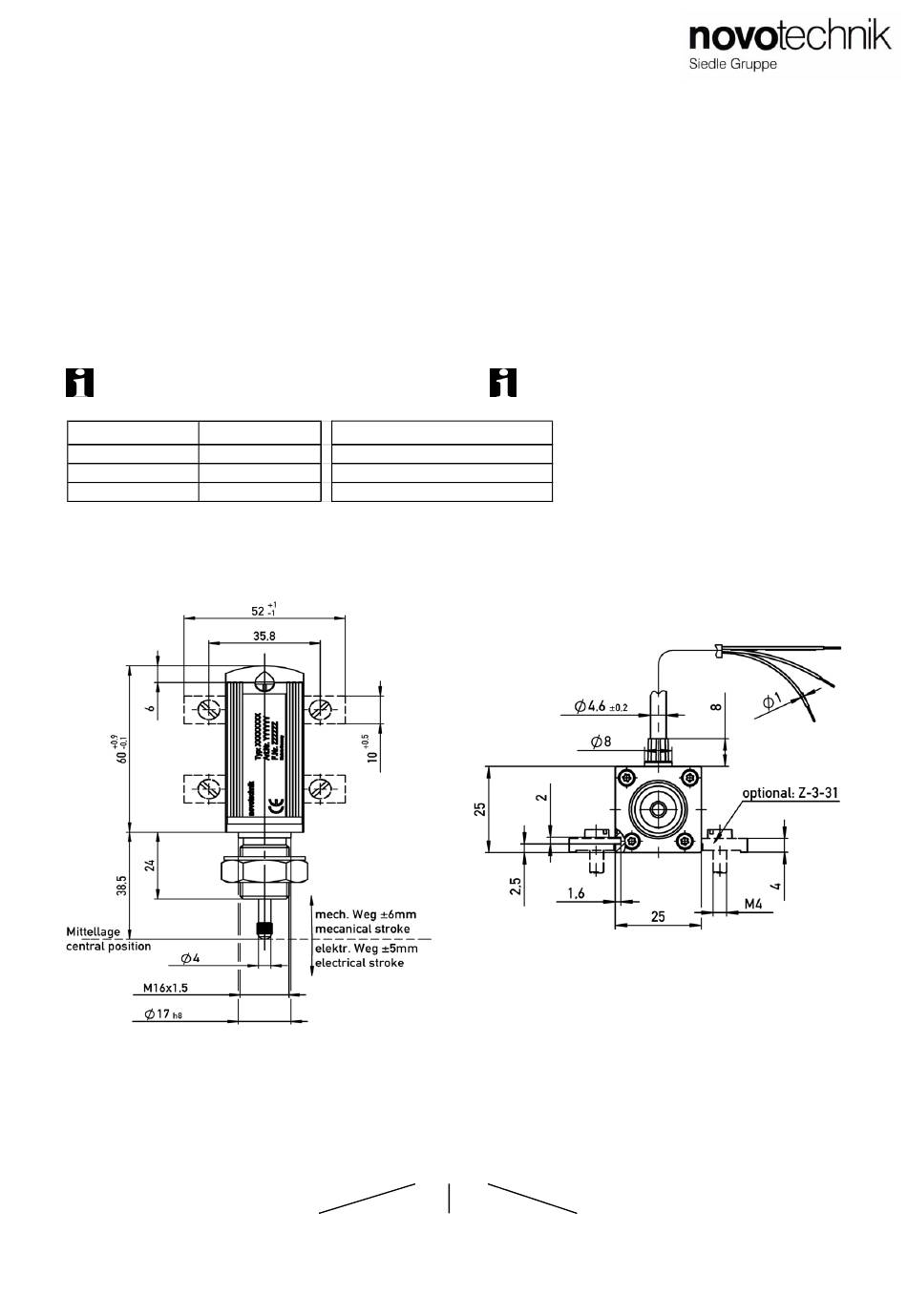

Einbau
Im Lieferumfang enthalten:
• 1x Sechskantmutter M16x1,5 ISO 8675
• 1x Zahnscheibe J 16,5 DIN 6797
6
Optionales Zubehör
• 4x Spannklammern Z-3-31 inkl. 4x Schrauben M4x10
(Art.Nr. 059010)
• 1x Tastrolle Z-R50 (Art.Nr. 005678)
7
Bestellcode / Ordering code
Artikelnummer / Item number: 513214/05
Signal alte Kabel-Version / old cable-version
18...30 VDC
0(4)...20 mA
Masse / GND
FTI - 10 - _ - _ _ - _ - K1
Linearität / linearity
Änderungen vorbehalten / Specifications subject ot change
4
Wiring
Note the following when making electrical connection:
System (supply voltage GND) and control cabinet (signal
GND) must be at the same potential.
To ensure the electromagnetic compatibility (EMC), the
following instructions must be strictly followed:
• Transducer and controller must be connected by using
a shielded cable.
• Shielding: Copper filament braided, 85% coverage.
• On the controller side the cable shield must be
grounded, i.e. be connected with the protective earth
conducter.
Cable connection may not extended over 30m!
RD / rot / red
BN / braun / brown
BK / schwarz / black
5
Installation
Included in delivery:
• 1x hexagon nut M16x1,5 ISO 8675
• 1x lock washer J 16,5 DIN 6797
6
Optional accessories
• 4x mounting clamps Z-3-31 incl. 4x cylinder screws
M4x10 (P/N 059010)
• 1x Roller head Z-R50 (P/N 005678)
Schutzart / protection class
(max. 140Ncm)
Stromausgang / current output
2012/10
Seite 2
