Menred E71 Serie Bedienungsanleitung

E71... elektronischer Heizungsthermostat
Dieser Heizungsthemostat ist ein elektronischer Zweipunktreg-
ler für die Montage in einer Standard Unterptzdose Ø 55 mm
(DIN 49073) mit 4-Lochbefestigung. Der Schaltzustand wird
über eine LED-Anzeige signalisiert.
Der Thermostat kann mittels eines Schalters komplett ein- und
ausgeschaltet werden. Zusätzlich gibt es die Option einen
Bodenfühler anzuschließen, um die Oberflächentemperatur bei
einer Fußbodenheizung zu regeln.
Modell Strom Eigenschaften
eingebauter Temperaturfühler,
E71.33 3A
Anschluss für Bodensensor
eingebauter Temperaturfühler,
E71.36 16A
Anschluss für Bodensensor
Technische Daten
Betriebsspannung: 230 V (AC) / 50/60 Hz
Leistungsaufnahme: 3,5 W
Temperatureinstellbereich: 10 - 55 °C
Temperaturbegrenzung: 30, 40, 55°C per Dippschalter
Schaltdifferenz: ± 1 K
Schutzklasse: IP20
Gehäusematerial: nicht brennbares PC
Abmessungen (BxHxT): 86 mm x 90 mm x 53 mm

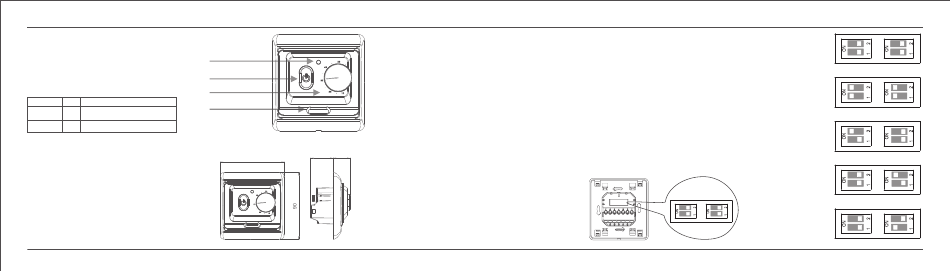

Schaltzustand LED
EIN / AUS
Temperatureinstellung
Temperatursensor
Abmessungen
31 22
86
Montage des Bodenfühlers
Der Bodenfühler sollte in einem Schutzrohr so hoch wie
möglich in der Betonschicht verlegt werden. Das Sensorkabel
kann bis zu 50 m verlängert werden.
Als Sensorkabel ist ein zweiadriges und geschirmtes Kabel
zu verwenden.
Der Schirm darf nicht mit der Masse verbunden sein, sondern
muss mit Klemme 7 verbunden werden.
Die optimale Installation ist gegeben, wenn für den Sensor
ein separates Schutzrohr verwendet wird.
Montagehinweis Thermostat
Dieser unabhängig montierbare Thermostat dient nur zur
Regelung von Temperaturen in ausschließlich trockenen
Räumen in üblicher Umgebung. Der Montageort ist so zu
wählen, dass der interne Sensor die Lufttemperatur im Raum
möglichst unverfälscht messen kann (keine direkte
Sonneneinstrahlung, keine sonstigen Wärme- und/oder
Kältequellen in der Nähe). Die Installation darf nur durch
autorisierte Fachkräfte gemäß dem Anschlussdiagramm
erfolgen. Die Installation muss den aktuellen VDE
Bestimmungen entsprechen und muss immer spannungsfrei
erfolgen.
Temperatureinstellung
In der Werkseinstellung kann die Temperatur im Bereich von
10°C bis 55°C eingestellt werden. Die Betriebsanzeige-LED
leuchtet, wenn der Thermostat im Heizbetrieb ist.
Sensorauswahl und Temperaturbegrenzung des
Bodenfühlers
Bei diesem Sensor lassen sich die Auswahl der Sensoren
und die Temperaturbegerenzung des Bodenfühlers mittels
Dipschalter einstellen. Standardmäßig ist die gleichzeitige
Nutzung des internen Sensors und des Bodenfühlers, mit 30
°C Temperaturbegrenzung, voreingestellt. Um die Einstellung
zu ändern, entfernen Sie dazu auf der Rückseite des
Thermostaten die braune Schutzabdeckung (Achtung, die
Abdeckung sitzt straff). Setzen Sie nach dem Einstellen der
Dipschalter die Schutzabdeckung wieder ein.
Entfernen Sie die
Schutzabdeckung
Bedienungsanleitung
Interner Sensor
Bodenfühler
interner Sensor
und Bodefühler,
Temperaturbe-
grenzung 30°C,
Werkseinstellung
interner Sensor
und Bodefühler,
Temperaturbe-
grenzung 40°C
interner Sensor
und Bodefühler,
Temperaturbe-
grenzung 55°C
