AK electronics AK-TR2/8 Montageanleitung

Anwendung:
Das Modul AK-TR2/8 ist ein Trennmodul zur Ansteuerung zweier Rollladenmotoren, Jalousien bzw. Markisen
gleichzeitig. Bei Bedarf können weitere Module parallel betrieben werden.
Sicherheitshinweis:
Vor dem Anschließen, lesen Sie bitte die Montageanleitung sorgfältig durch. Auf VDE-Vorschriften wird
hingewiesen! Das Modul AK-TR2/8 darf nur in trockenen Räumen verwendet werden. Beim Einbau in
feuchten Räumen oder Außenbereich muss für entsprechenden Schutz gesorgt werden, z.B. Einbau in ein
Wasserdichtes Gehäuse.
Achtung! Vor Installations- oder Servicearbeiten
Wartung und Pflege:
Das Modul ist Wartungsfrei. Um eine lange und sichere Funktion zu gewährleisten, schützen Sie das Modul
vor Staub und Wasser.

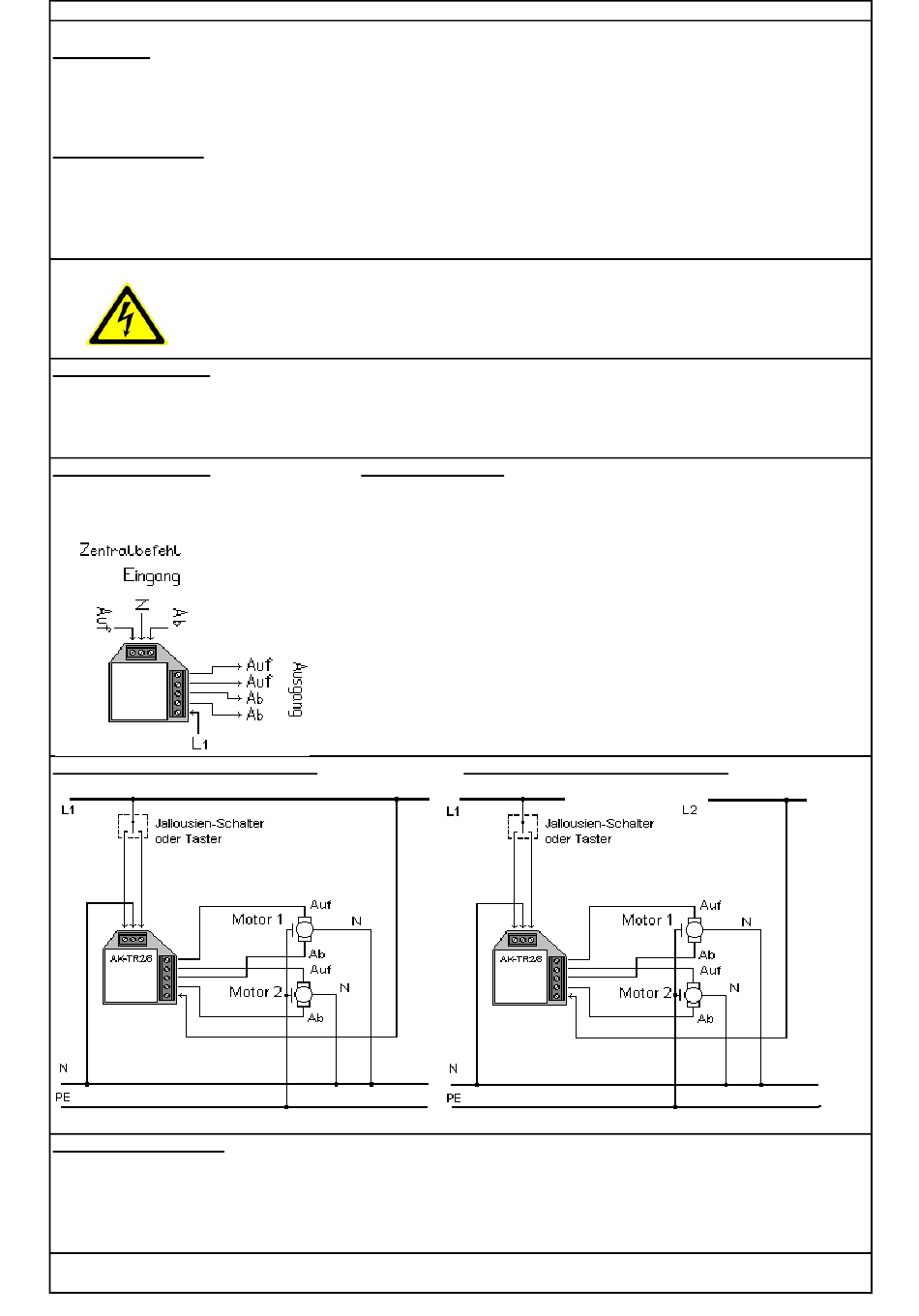

Anschlussbelegung:
Anschluß 2-fach Motor, Variante 1:
Garantiebedingungen:
Die Garantiezeit beträgt 2 Jahre. Sie erlischt vorzeitig bei unsachgemäßen Behandlung und/oder Einbau.
Evtl. entstandene Sach-, oder Personenschäden können nicht geltend gemacht werden!
Alle Rechte, Änderungen sind vorbehalten. Auf Grund technischer Weiterentwicklung, können Abweichungen enthalten sein!
AK e l e k t r o n i k , Inh. Adina Kran, Lüttfeld 26A, D-32657 Lemgo, Tel: +49 (0) 5261 970-890 Fax: +49 (0) 5261 970-986
Montageanleitung AK-TR2/8
Stromversorgung unterbrechen, um Unfälle zu vermeiden. Die
Geräte müssen in einem passenden Gehäuse eingebaut und
gegen Verschmutzung geschützt werden.
Technische Daten:
Versorgungsspannung:
Steuerspannung:
Stromaufnahme:
Schaltleistung:
Anschlüsse:
Maße in mm:
~230V 50-60Hz +/-10%
~230V 50-60Hz +/-10%
9mA +/-10%
max.3A, 250V AC
max. 750VA
Schraubklemmen 1,5mm²
L42 x B37 x H20
Anschluß 2-fach Motor, Variante 2:
Art.: 230-7072-08
