Inhaltszusammenfassung für CamOne Xplore HD

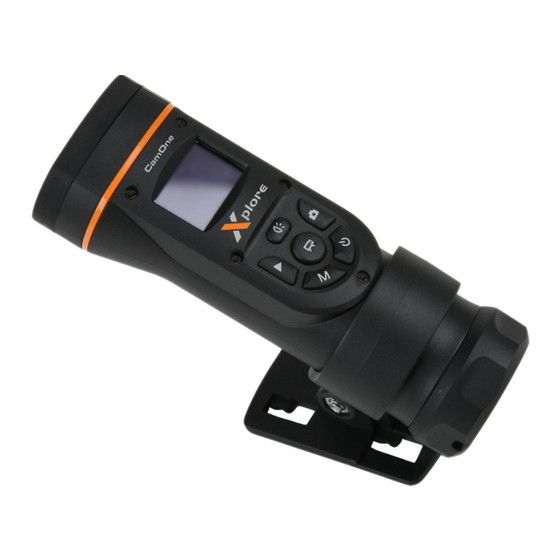

- Seite 1 Full HD Videokamera Anleitung Vers.: 1.00 CamOneTec is a Division of ACME the game company GmbH, Germany "FlyCamOne", “CarCamOne” and "CamOne" are registered Trademarks of ACME the game company GmbH, Germany © copyright 2011 by CamOneTec...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise WARNUNG: SERVICE & SUPPORT BEACHTEN SIE FOLGENDE HINWEISE, CamOneTec UM STROMSCHLÄGE ODER SCHÄDEN AM PRODUKT AUSZUSCHLIESSEN: by ACME - SETZEN SIE DAS GERÄT NICHT REGEN Industriestr. 10a oder FEUCHTIGKEIT AUS - STELLEN SIE KEINE FLÜSSIGKEITS 33397 Rietberg GEFÜLLTEN GEFÄSSE WIE VASEN AUF DAS GERÄT Germany - VERWENDEN SIE AUSSCHLIESSLICH EMPFOHLENE ZUBEHÖRTEILE... - Seite 3 Lieferumfang Überprüfen Sie die Vollständigkeit bevor Sie das Gerät in Betrieb nehmen CamOne Xplore 1080p Kamera (nicht wasserdicht) USB-Kabel AV-Kabel Anleitung Verbinder lang Verbinder kurz Fahrradhalterung M-Halterung Helmhalterung Universalhalterung Klebepad klein Klebepad groß...
-
Seite 4: Akku Einsetzen/Wechseln
Beim Kauf dieses Gerätes ist der enthaltene Akku nicht vollständig geladen. Laden Sie den Akku zunächst vollständig auf, bevor Sie die CamOne Xplore Kamera in Gebrauch nehmen. Verbinden Sie die Kamera mit dem USB-Kabel und Ihrem Computer zum Laden. Der Ladevorgang wird durch die rote Funktions-LED angezeigt und leuchtet grün wenn der Vorgang... -
Seite 5: Funktionsübersicht - Aufbau
Funktionsübersicht – Aufbau Der 10 Pin-Bus verfügt über folgende Optionen: -AV-Out -5V IN -Signal IN für externes Starten/Stoppen (CarCamOne-Kabel / Bewegungsmelder) -GPS-Modul / Videotransmitter Set Dateneingang Aufgrund von Einschränkungen bei der Bildschirmproduktionstechnologie können auf dem Display einzelne sehr wenige dunkle oder helle Pixel sichtbar sein. Dieses ist keine Fehlfunktion und hat keine Auswirkung auf das aufgezeichnete Video oder Foto! Kompatible Speicherkarten Verwenden Sie Micro-SDHC-Speicherkarten min. -
Seite 6: Tastenfeld - Übersicht
Tastenfeld – Übersicht Micro SD-Speicherkarte einsetzen / herausnehmen Entfernen Sie die Schraubverbindung (Port- Abdeckung), die den Kommunikationsport und den Kartenslot schützt. Schieben Sie die Karte folgendermaßen ein: Kontakte der Karte liegen oben und zeigen Richtung Display (Bedruckte Seite der Karte zeigt nach unten). Die Karte rastet hörbar ein. -
Seite 7: Kamera Einschalten
Kamera einschalten An/Aus Drücken Sie die Taste auf der Oberseite der Kamera bis sich die Kamera einschaltet. Foto / Video Aufnahme Nach dem Einschalten der Kamera können Sie direkt mit Drücken des “Aufnahmeknopfes“ (Foto-/ oder Videoaufnahme) eine Aufnahme erstellen. Durch ein wiederholtes Drücken endet die Aufnahme und wird gespeichert.. -
Seite 8: Wiedergabe Von Videos Und Fotos
SETUP Menü Halten Sie bitte die M-Taste für 3 Sekunden gedrückt um in das Setup-Menü zu gelangen. Im Vorfeld wird Ihnen der Firmwarestand angezeigt. Mit den Video- und Fotoaufnahmetasten können Sie durch das Menü blättern. Um einen Punkt auszuwählen, drücken Sie die Wiedergabe-/Playtaste. Sprache Wählen Sie zwischen Englisch, Deutsch, Französisch, Spanisch oder Italienisch. -
Seite 9: Auslesen Der Videodaten (Ms Windows)
Bewegungssensor / GPS (optional) Durch die 10-Pin Buchse ist es möglich, die Kamera mit verschiedenen Produkten aus der ACME FlyCamOne HD Produktfamilie zu verbinden. Folgende Zubehörteile sind mit der CamOne kompatibel: GPS Modul (Art.-Nr.: FCHD15) Anzeige von verschieden GPS-Daten im Kamerabild 2,5 Zoll (63,5mm) externer Bildschirm (Art.-Nr.:... -
Seite 10: Software Aktualisierung (Firmware Update)
Externes Akkupack (optional) Das extene Akkupack (Art.-Nr.: COXP12) versorgt die Kamera mit zusätzlicher Leistung. Die Kapazität des Akkus liegt bei 2600mAh. Schrauben Sie dazu die Endkappe der Kamera ab und verbinden Sie das Akkupack mit der Kamera. Verschrauben Sie nun die Kappe mit der Kamera. Laden Sie das Akkupack separat über den USB-Port. -
Seite 11: Technische Daten
Technische Daten Betriebsspannung: 5V (USB) / 3,7V (LiPo-Akku, 650mAh) Stromaufnahme: 250 - 450mAh (je nach Einstellung der Kamera) Abmessung: 40 x 45 x 112mm Gewicht: 88g inkl. Akku Akku: 3,7V 650mAh LiPo Format: MPEG4, AVI oder MOV Sensor: 5MPix CMOS Linse: 130°... - Seite 12 CamOne Xplore HD Zubehör Art.‐Nr.: EAN Artikel FCHD02 4260033 049520 FlyCamOne HD externer Bildschirm 2,5 Zoll FCHD03 4260033 049537 FlyCamOne HD Funkübertragung Transmission Set 5.8GHz CCHD02 4260033 049544 FlyCamOne HD CarCamOne Kabel; 12‐24V COXP08 4260033042750 CamOne Xplore Ersatzakku 3,7V 650mAh COXP12 CamOne Xplore extern Battery 2600mAh LiPo FCHD07 4260033049575 FlyCamOne HD Bewegungssensor FCHD43 4260033048578 Netzteil Adapter 110‐240V USB Buchse (EU) FCHD15 4260033 049650 FlyCamOne HD GPS‐Modul FC3008 4260033048080 FCHD Rapid Rush 8GB Micro SD‐Speicherkarte FCHD16 4260033 049667 FCHD Rapid Rush 16GB Micro SD‐Speicherkarte FCHD32 4260033 049827 FCHD Rapid Rush 32GB Micro SD‐ Speicherkarte ...
