service-online 11121 Bedienungsanleitung


Unterputzsensor für Temperatur, Luftfeuchte
und Helligkeit
 Passend für Schalterprogramme des Herstellers
i
BuschJäger
 Anschluss Push In Klemme (schraubenlos)
 Einfache Spannungsversorgung (5V)
 Spannungsüberwachung integriert
 Einfache Montage in UP Standard Dose
 Blenden als Zubehör
Anwendung:
 Heizungsregelung (Einzelraumregelung)
 Steuerung Lüftungsanlage
1 Einführung
Bevor Sie mit der Montage des Moduls beginnen, um das Gerät in
Betrieb zu nehmen, lesen Sie diese Bedienungsanleitung bis zum
Ende in Ruhe durch, besonders den Abschnitt der
Sicherheitshinweise.
2 Produktbeschreibung
Mit dem Unterputz Wohnraumsensor ist eine einfache Überwachung und Erfassung des Wohnraumklimas
möglich. Der Unterputz Wohnraumsensor ist abgestimmt auf das Schalterprogramm des Herstellers
BuschJäger©
Für Heizungssysteme (Einzelraumregelung) und Lüftungsanlagen ist der Unterputz Wohnraumsensor ein
wichtiger Sensor, um eine gute und stabile Regelung der Temperatur/Feuchte zu erreichen. Der Sensor ist
auch optimal, um Informationen zu möglichen Schimmelbildungen zu erhalten.
Eine Kalibrierung der Sensoren ist nicht notwendig. Sie können ohne Wartezeit sofort in Betrieb genommen
werden. Der Wohnraumsensor beinhaltet neben dem 1-Wire Baustein (DS2438) zur Erfassung der
Luftfeuchte, Helligkeit und Betriebsspannung, zusätzlich einen hochgenauen Temperatursensor (DS18B20)
mit einer Auflösung von 12Bit Genauigkeit. Mit dem DS18B20 ist Temperaturmessung mit einem max.
Alle Rechte vorbehalten. Nachdruck, auch auszugsweise ohne ausdrückliche Zustimmung von eservice-online und E-Service GmbH nicht
erlaubt. Technische Änderungen vorbehalten.  eservice-online E-Service GmbH 2015
www.eservice-online.de

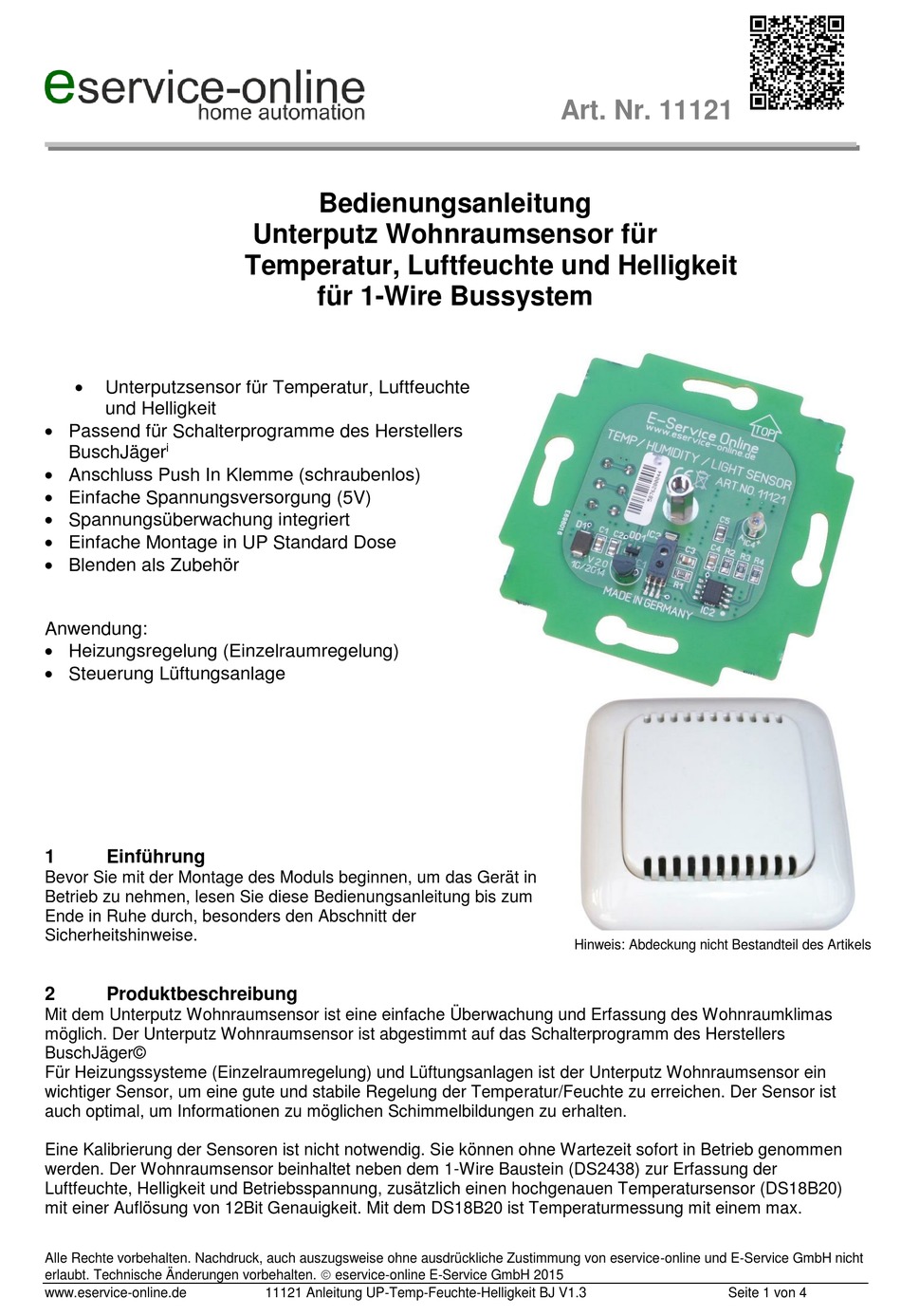

Bedienungsanleitung
Unterputz Wohnraumsensor für
Temperatur, Luftfeuchte und Helligkeit
für 1-Wire Bussystem
11121 Anleitung UP-Temp-Feuchte-Helligkeit BJ V1.3
Art. Nr. 11121
Hinweis: Abdeckung nicht Bestandteil des Artikels
Seite 1 von 4
