Montage Insektenschutztür - Hecht Master Slim+ Montageanleitung

Montage Türzarge
20

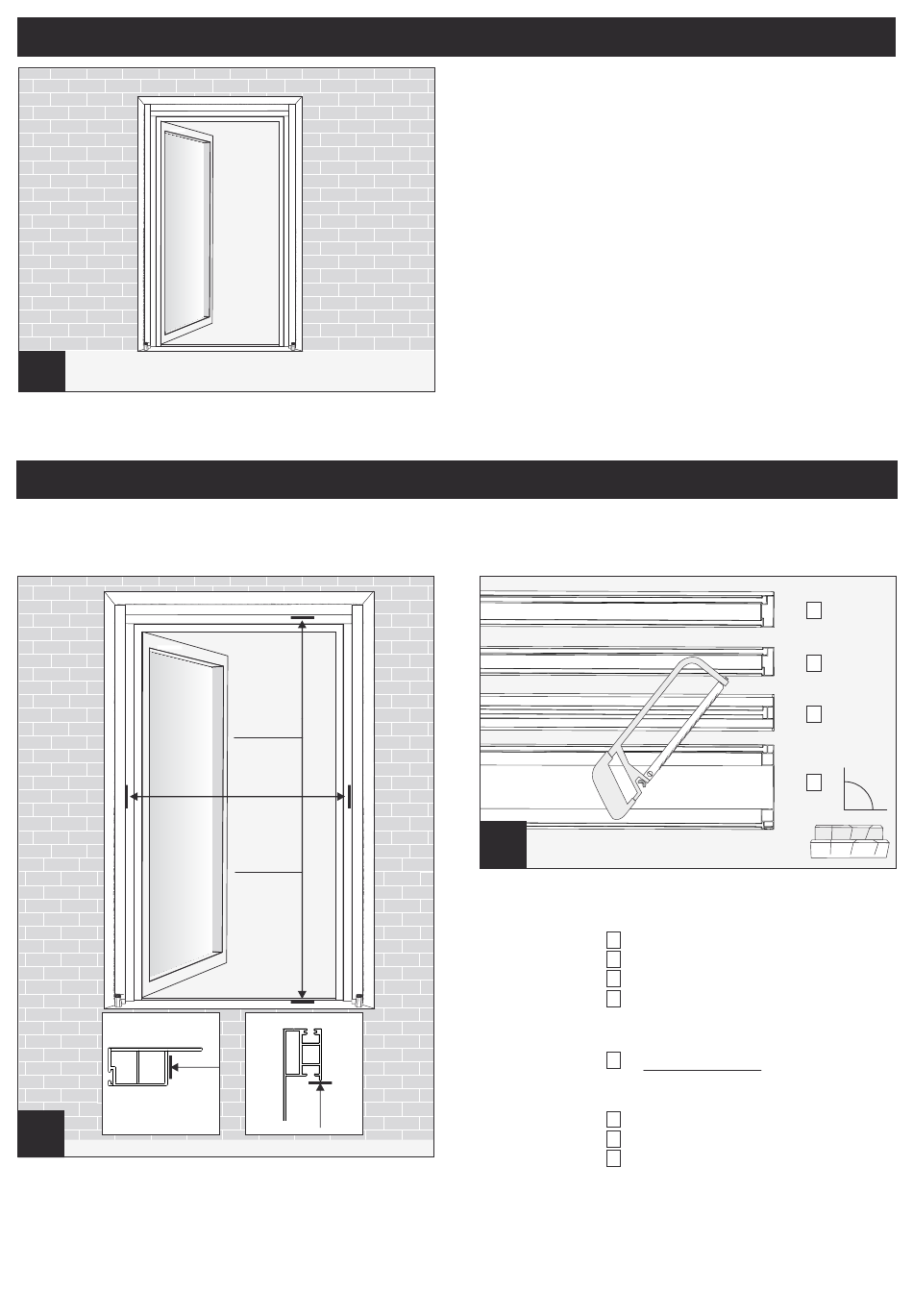

Gesamtansicht ohne Insektenschutztür.
Montage Insektenschutztür
Nachfolgend werden für die Montage der Insektenschutz-Türen, Artikel-Nr.
101100107, 101100201, 101100202 und 101100207, die Abzugsmaße und die Anbringung erläutert.
H = Höhe =
B = Breite =
1
Messen Sie von Türzarge Innenkante zu Innenkante (lichtes Maß)
und notieren sich das Ergebnis.
P00888
H
cm
B
cm
2
Die Profile der Insektenschutztüre sind entgegen der Insekten-
schutztür-Anleitung mit folgenden Abzugsmaßen zu kürzen.
Längsprofile
B
Querprofil
C
Mittelprofil
D
Trittschutzprofil
E
Rechenbeispiel:
B
Längsprofile
Querprofil C
D
Mittelprofil
Trittschutzprofil E
Die Montage erfolgt gemäß Insektenschutztür-Anleitung, jedoch
ohne Türschließer.
Achtung! Die mitgelieferten Scharnieraufnahmen der
Insektenschutz-Tür werden nicht benötigt. Verwenden Sie die
mitgelieferten Scharniere der Türzarge.
7
101100101, 101100102,
B
C
D
E
= Höhe - 2,0 cm
= Breite - 6,0 cm
= Breite - 5,8 cm
= Breite - 6,0 cm
H 220 cm - 2,0 cm = 109,0 cm (je Profil)
2
B 85 cm - 6,0 cm = 79,0 cm
B 85 cm - 5,8 cm = 79,2 cm
B 85 cm - 6,0 cm = 79,0 cm
V1/2016-10120
90°
