Inhaltszusammenfassung für AUDAC PRE16/26

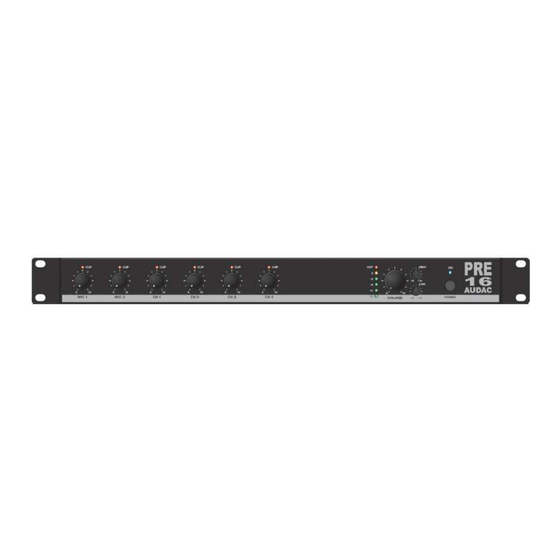

- Seite 1 PROFESSIONAL AUDIO EQUIPMENT PRE16/26 6-Kanal Vorverstärker - einzige/doppelte Ausgangszone Bedienungs- und Installationsanleitung...
- Seite 2 AUDAC PROFESSIONAL AUDIO EQUIPMENT Bedienungs- und Installationsanleitung AUDAC http://www.audac.eu info@audac.eu...
-
Seite 3: Inhaltsverzeichnis
Inhalt EINLEITUNG ............................................4 UMGEBUNG .............................................5 SICHERHEITSHINWEISE ........................................6 WARNUNG – WARTUNG ........................................6 ÜBERBLICK FRONTBLENDE UND GERÄTERÜCKSEITE ..........................7 FRONTBLENDE ..........................................7 GERÄTERÜCKSEITE ........................................7 ÜBERSICHT EINGANGSKONTROLLE ..................................8 EINGANG (FRONTBLENDE) ......................................8 ÜBERSICHT AUSGANGSKONTROLLE ..................................8 AUSGANG (FRONTBLENDE) ......................................8 BESCHREIBUNG FRONTBLENDE ....................................9 ÜBERSICHT EINGANGSVERBINDUNGEN ................................10 EINGANG (GERÄTERÜCKSEITE)..................................... 10 ÜBERSICHT AUSGANGSVERBINDUNGEN ................................ -
Seite 4: Einleitung
Dieser Abschnitt gibt einen kurzen Überblick über die Ausstattungsmerkmale des PRE16/26 Vorverstärkers. Der PRE16/26 Vorverstärker wurde entwickelt wie eine benutzerfreundliche, flexible Lösung für multifunktionale Verwendung. Während der Entwicklung des PRE16/26 wollten die AUDAC Ingenieure zum 4 Ziele kommen: Eine flexible Audio Lösung lancieren um mehrfache Funktionen zu kontrollieren. Benutzerfreundlichkeit. -
Seite 5: Umgebung
Umgebung Stellen Sie den Apparat nicht in einer abgeschlossenen Umgebung wie ein Büchergestell oder einen Schrank. Sorgen Sie für ausreichende Ventilation um den Apparat ab zu kühlen. Stellen Sie diesen Apparat nicht in einer Umgebung wo es viel Staub, Hitze, Feuchtigkeit oder Vibration gibt. Benutzen Sie den Apparat nicht dicht zu Wasser oder andere Flüssigkeiten. -
Seite 6: Sicherheitshinweise
Sicherheitshinweise Hantieren Sie diesen Apparat immer mit Sorge. Gebrauchen Sie nur eine Steckdose mit Erdung und ein Stromkabel mit einem Stecker mit Erdung um den Apparat ein zu schalten. Dieser Apparat ist kein Spielzeug. Kinder dürfen es nicht bedienen. Stechen Sie keine Gegenstände in den Öffnungen. Machen Sie den Apparat nicht auf (Risiko auf Stromschlag). -
Seite 7: Überblick Frontblende Und Geräterückseite
Überblick Frontblende und Geräterückseite Frontblende Geräterückseite... -
Seite 8: Übersicht Eingangskontrolle
Details Frontblende und Geräterückseite Übersicht Eingangskontrolle Eingang (Frontblende) Übersicht Ausgangskontrolle Ausgang (Frontblende) -
Seite 9: Beschreibung Frontblende
7. Haupt Lautstärke Kontrolle: Mit diesem Knopf kann man die allgemeine Lautstärke des ähnlichen Ausgangskanals anpassen. 8. Stromknopf und LED Stromindikator: Der Stromschalter muss man anwenden um das Gerät ein/aus zu schalten. Wenn der PRE16/26 eingeschaltet ist wird einen Blauen LED Indikator erleuchten. -
Seite 10: Übersicht Eingangsverbindungen
Übersicht Eingangsverbindungen Eingang (Geräterückseite) 9.Unbalancierte Stereo 10.Balancierte Stereo 11.3-Band 12.Balancierter Linie Eingänge Linie Eingang Tonregelung Mikrofon Eingang 13.Mikrofon Phantom 14.Mikrofon Stromschalter Crossover Schalter Übersicht Ausgangsverbindungen Ausgang (Geräterückseite) 15.Balancierte Stereo Linie Eingang 16.AC Speisungseingang mit Sicherung... -
Seite 11: Beschreibung Geräterückseite
Linie Niveau Ausgänge. Einen Verstärkungskontrolle Potentiometer ist ausgestattet um das Niveau des Eingangssignals zu kontrollieren. Es gibt 3 Stereo unbalancierte Linie Eingänge auf den PRE16/26. 10. Balancierte Stereo Linie Eingang: Der balancierte Stereo Linie Eingang erlauben Sie eine Musikquelle mit balancierte Linie Ausgänge zu verbinden. -
Seite 12: Verbindungen Und Anschlüsse
Verbindungen und Anschlüsse Die Ein-und Ausgänge der Verbindungen der Audac Audio Equipment funktionieren ähnlich den internationalen Verdrahtung Richtlinien für professional Audio Equipment. Cinch (RCA): Tip = Signal (links oder rechts) Ring = Erdung XLR: 1 = Erdung, Schutz 2 = + sig... -
Seite 13: Sich An Die Arbeit Machen
Sich an die Arbeit machen Der PRE16/26 kann man einschalten wenn man drückt auf den Stromknopf auf die Frontblende. Der blaue ‚EIN‘ LED wird erleuchten wenn Sie das Gerät einschalten. Jeder Kanal hat einen Clip LED Kontrollelämpchen auf die Frontblende, so können Sie die Eingangsniveaus kontrollieren. -
Seite 14: Blockdiagramm
Blockdiagramm... -
Seite 15: Hinzukommende Informationen
Hinzukommende Informationen Technische Spezifikationen Frequenz Widerschall 20 Hz – 20 kHz THD+N < 0,1% Restgeräusch <-75 dB Signal nach Geräuschverhältnis > 90 dB Crossover <-75 dB Tonregelung ±15 dB Mic 1 - 2: 1,0 mV Eingang Empfindlichkeit Ch 1: 200 mV Ch 2 - 4: 200 mV Mic 1-2: 600 Ohm balanciert XLR Eingang Impedanz... -
Seite 16: Notizen
Notizen...
