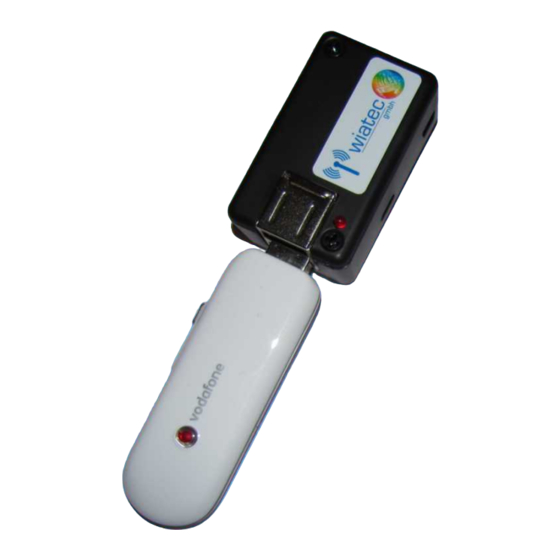

microguard Magic 1000 Bedienungsanleitung
Inhaltszusammenfassung für microguard Magic 1000
- Seite 2 Anleitung für MicroGuard-USB: Der kleine Mobilfunkwächter Allgemeine Hinweise Der Autor behält sich das Recht vor, die in diesem Dokument enthaltenen Angaben ohne vorangehende Ankündigung zu verändern, zu löschen oder zu ergänzen. Es besteht kein Anspruch auf Vollständigkeit der gemachten Angaben.
- Seite 3 Im Lieferumfang der Garagentoransteuerung befinden sich folgende Komponenten: • MicroGuard-USB (Steuermodul), Spezialversion für 12-24V Versorgung, kompatibel mit Normstahl Magic Antrieben • Spezialkabel für den Anschluss an Magic 1000 von Normstahl • Allgemeines Benutzerhandbuch (Standardmodul) • Optional: Temperatursensor zur Erfassung der Temperatur •...
- Seite 4 Der Sensor ist nicht wasserdicht kann jedoch bestimmungs- • gemäß in feuchter Umgebung eingesetzt werden (nicht nass!). 6. Aufbau und Schnittstellen Der Aufbau von MicroGuard ist in Abb. 1 dargestellt. Folgende Schnittstellen sind verfügbar: Seite 4 Überwachung | Benachrichtigung | Steuerung per Handy...
- Seite 5 Anleitung: Handy Fernbedienung Garagentoransteuerung Magic 1000 • Micro-USB: Anschluss eines USB-Ladekabel (Stromversorgung). Entfällt beim Anschluss an Mormstahl Magic 1000 • Mini-USB: Anschluss von externem Zubehör, wie z.B. externen Temperatursensoren, Funkmodulen oder Backup-Akkus • Ein-/Ausgänge: Anschluss der externen Signale für Alarm- und Schaltvorgänge sowie Versorgungsspannung +12...24V...
-
Seite 6: Anschluss An Torantrieb Magic 1000 Von Normstahl
USB Surfstick MicroGuard-USB Abbildung 2: Schematischer Anschluss an Magic 1000 von Normstahl Abb. 3 zeigt schematisch den Anschluss am Antrieb Magic 1000 von Normstahl. Dabei wird die Stromversorgung des Moduls ohne zusätzliche Netzadapter durch die Originalanschlüsse gewährleistet. Beachten Sie die Programmierung des Eingangs „Impuls“, siehe Originalanleitung. - Seite 7 MicroGuard-USB nutzt das Telefonbuch der SIM-Karte, um die Systemeinstellungen zu speichern. Stellen Sie deshalb vor dem ersten Verbinden von MicroGuard mit dem Surfstick sicher, dass Sie in dem Telefonbuch keine wichtigen Telefonnummern gespeichert haben. Das generelle Vorgehen bei der Initialisierung ist in dem allgemeinen Handbuch beschrieben, siehe Lieferumfang oder bevorzugt die neueste Version unter dem Link auf der Webseite www.wiatec.de/downloads:...
- Seite 8 Anleitung für MicroGuard-USB: Der kleine Mobilfunkwächter Telefonbuch SMS-Befehl Funktion MG SIMInit nicht möglich Systemeintrag: Eintrag Löschen für Werkeinstellung. MG SOFT nicht möglich Systemeintrag: Hardware (xxx...) und Softwareversion (...xxx) MG CTRL1...5 Plätze für Kontrollnummern Kontrollnummer zur Liste hinzufügen Kontrollnummer aus Liste löschen...
- Seite 9 Anleitung: Handy Fernbedienung Garagentoransteuerung Magic 1000 9. Rufnummernverwaltung Das System ist für 150 Teilnehmer ausgelegt, die über (Handy-) Rufnummern identifiziert werden. Bei Übereinstimmung der Rufnummer des ankommenden Anrufs mit der abgespeicherten Liste, wird ein Impuls zum Öffnen des Tores erzeugt.
- Seite 10 +12V Ausgang +12V Abbildung 4: Beschaltung von MicroGuard-USB für die Tasterfunktion (Taster zwischen gelb und schwarz). Beispiel für Tasterbeleuchtung gesteuert durch +12V. Die Module für Garagentoransteuerung werden bei der Auslieferung so programmiert, dass die Tasterfunktion aktiv ist. Seite 10...
-
Seite 11: Schaltfunktion Des Moduls
Anleitung: Handy Fernbedienung Garagentoransteuerung Magic 1000 Wichtige Hinweise 10.1 Schaltfunktion des Moduls • Mit dem gegebenen Anschluss ist die Steuerung des Garagentores per Handy-Anruf und/oder SMS möglich. • Prinzipiell kann dazu auch die Eberspächer-App genutzt werden, wobei hier nur die START-Taste die entsprechende Funktion hat. -
Seite 12: Unterstützte Handy-Modelle
Anleitung: MicroGuard – Der kleine Mobilfunkwächter 10.2 Unterstützte Handy-Modelle MicroGuard-USB kann mit diversen Handys und Surfsticks verschiedener Hersteller arbeiten. Wir prüfen und erweitern die Liste der kompatiblen Geräte täglich. Bitte konsultieren Sie unsere Webseite. Bitte beachten Sie: Die Verwendung von Handys als Empfangseinheit sind nur zu empfehlen, wenn die Umgebungstemperatur am Installationsort nicht unter 5°C sinkt. -
Seite 13: Konformitätserklärung
Anleitung: Handy Fernbedienung Garagentoransteuerung Magic 1000 10.3 Technische Daten Gewicht 30 g Abmessungen L 60 x B 35 x H 24 mm Betriebsspannung 12 V, Anschluss an Schnittstelle für Ein-/Ausgänge Stromaufnahme max. 4mA (STANDBY mit Handy), max. 40mA (STANDBY mit STICK) bis 1A mit STICK (bei aktivem Anruf) Betriebstemperatur -20°C bis 85°C... - Seite 14 Anleitung: MicroGuard – Der kleine Mobilfunkwächter Seite 14 Überwachung | Benachrichtigung | Steuerung per Handy...
