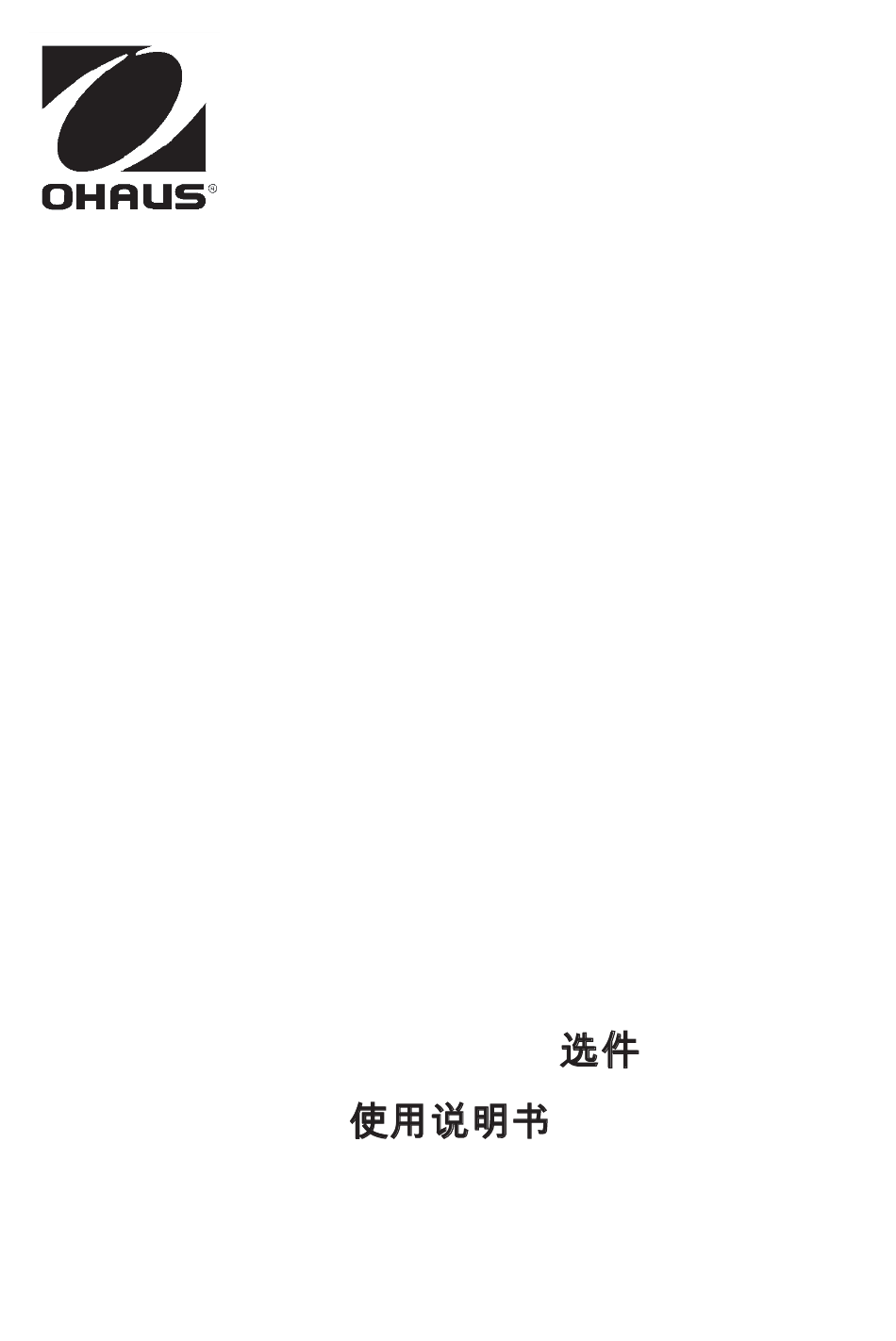

- Seite 1 D52 Indicator RS232/RS485/USB Option Instruction Manual Interfaz RS232/RS485/USB Manual de instrucciones Interface RS232/RS485/USB Manuel d’instruction RS232/RS485/USB Schnittstelle Bedienungsanleitung Interfaccia USB/RS232/RS485 Manuale di Istruzioni USB/RS232/RS485...
-
Seite 57: Einleitung
DE-1 EINLEITUNG Dieses RS232/RS485/USB-Schnittstellen-Kit ist für die Defender ® 5000 TD52-Anzeigen und D52- Skalen vorgesehen. KIT-INHALTE SCHNITTSTELLENINSTALLATION Installieren Sie die RS232 / RS485 / USB-Geräteschnittstelle wie abgebildet an der Unterseite der Anzeige. Für TD52P: Trennen Sie das Terminal von der Basis, indem Sie Kabelsteckeranschlussbuchsen des Lastzellenkabels lösen. - Seite 58 DE-2 Brechen Sie die Rippe der Abdeckung der Schnittstellenoption wie abgebildet ab. Rippe Schließen Sie das Kabel wie gezeigt an den Hauptplatinenanschluss an. Setzen Sie den Ferrit in die Nut des hinteren Gehäuses. Kabel Ferrit Hauptplatinenanschluss 2 Installieren Sie die RS232/RS485/USB-Geräteplatine. Sichern Sie sie mit den 2 Schrauben.
- Seite 59 DE-3 Stellen Sie den Funktionsschalter entsprechend der gewünschten Funktion ein. Schließen Sie das entsprechende RS232-, RS485- oder USB-Gerätekabel an den entsprechenden Anschluss an. Siehe Tabelle 1 im Abschnitt Setup für die Einstellungen des Funktionsschalters. Siehe Tabelle 2 im Abschnitt Konfiguration für die RS232-, RS485-Verbindung für externe serielle Geräte.
- Seite 60 DE-4 Für TD52XW: Trennen Sie das Terminal von der Basis, indem Sie Kabelsteckeranschlussbuchsen des Lastzellenkabels lösen. Entfernen Sie die Abdeckung der Schnittstellenoption. Schrauben Kabelstecker für Wägezelle M25 Lochstopfen Nehmen Sie das hintere Gehäuse wie gezeigt vom vorderen Gehäuse herunter.
- Seite 61 DE-5 Verbinden Sie das Kabel mit dem Hauptplatinenanschluss. Setzen Sie den Ferrit wie gezeigt in den Schlitz der internen Abdeckung. Kabel Ferrit Hauptplatinenanschluss Installieren Sie die RS232- / RS 485 / USB-Geräteplatine. Sichern Sie sie mit 2 Schrauben (Hinweis: Boss-Post ist 5 und 7) Schließen Sie das Kabel an die 12-poligen Steckverbinder der RS232- / 485- / USB-Geräteplatine an.
- Seite 62 DE-6 12-poliger Stecker Funktionsschalter RS232 / RS485- Anschluss Schrauben Führen Sie das RS232- / RS485- / USB-Geräteausgangskabel durch die Überwurfmutter; spreizen Sie dann die Gummidichtung und legen Sie sie über das Kabel. Führen Sie nun das Kabel durch den Körper der Kabelverschraubung. RS232 / RS485 Ausgang Kabelverschraubung...
- Seite 63 DE-7 Schalten Sie den Funktionsschalter entsprechend der anderen Funktion um. Stecken Sie das entsprechende RS232-Kabel, RS485-Kabel oder das USB-Gerätekabel durch die M25-Öffnung. Verbinden Sie es mit den entsprechenden Anschlüssen. RS232-Kabel / RS485-Kabel USB-Gerätekabel Setzen Sie das hintere Gehäuse wieder auf das vordere Gehäuse. Bringen Sie die 6 Schrauben wieder an.
- Seite 64 DE-8 Schieben Sie die Gummidichtung in die Kabelverschraubung M25. Gummidichtung 10. Ziehen Sie die Überwurfmutter der M25 fest. Überwurfmutter der M25- Verschraubung Für TD52XW mit umgekehrter rückwärtiger Abdeckung: Trennen Sie das Terminal von der Basis, indem Sie Kabelsteckeranschlussbuchsen des Lastzellenkabels lösen. Entfernen Sie die Abdeckung der Schnittstellenoption. Schraube M25 Lochstopfen Kabelstecker für Wägezelle...
- Seite 65 DE-9 Nehmen Sie das hintere Gehäuse wie gezeigt vom vorderen Gehäuse herunter. Schließen Sie den Kabelbaum 2 an den Hauptplatinenanschluss an. Kabel Hauptplatinenanschluss2 Installieren Sie die RS232- / RS485- / USB-Geräteplatine. Sichern Sie sie mit 2 Schrauben. (Hinweis: Boss-Post ist 6 und 8) Schließen Sie das Kabel an den 12-polige Stecker der Relaisplatine an.
- Seite 66 DE-10 Schraube 12-poliger Stecker Ferrit Führen Sie das RS232- / RS485- / USB-Geräteausgangskabel durch die Überwurfmutter; spreizen Sie dann die Gummidichtung und legen Sie sie über das Kabel. Führen Sie nun das Kabel durch den Körper der Kabelverschraubung. RS232 / RS485 Ausgang Kabelverschraubung Überwurfmutter...
- Seite 67 DE-11 Schalten Sie den Funktionsschalter entsprechend der anderen Funktion um. Stecken Sie das entsprechende RS232-Kabel, RS485-Kabel oder das USB-Gerätekabel durch die M25-Öffnung. Schließen Sie es an den 3-poligen und 3-poligen Stecker an. Funktionsschalter RS232-Kabel / RS485-Kabel Funktionsschalter USB-Gerätekabel Setzen Sie das hintere Gehäuse wieder auf das vordere Gehäuse. Bringen Sie die 6 Schrauben wieder an.
- Seite 68 DE-12 Ziehen Sie die M25 Verschraubung am hinteren Gehäuse fest. M25 Drüse Schieben Sie die Gummidichtung in die Kabelverschraubung M25. Gummidichtung 10. Ziehen Sie die Überwurfmutter der M25 fest. Überwurfmutter der M25-Verschraubung...
-
Seite 69: Konfiguration
Hinweis: Nur ein Funktionsmodus kann zu einem bestimmten Zeitpunkt verfügbar sein. RS232/RS485/USB-Gerätefunktion Die OHAUS-Schnittstelle ist für die Kommunikation mit folgenden Einstellungen voreingestellt: 9600 Baud, 8 Bit, keine Parität, kein Handschlag. Ermitteln Sie die RS232/RS485/USB- Geräteparameter, die für den Drucker oder Computer erforderlich sind, der angeschlossen werden soll. - Seite 70 DE-14 RS485 RS232 USB-Gerät Verbindung Der COM1-Anschluss bietet eine RS-232 / RS-485-Geräteverbindung für externe serielle Geräte. Tabelle 2 gibt an, welche Anzeige welches Signal am COM1-Anschluss trägt. Nehmen Sie die erforderlichen Verbindungen vor. COM1 Tabelle 2 Anzeige Signal 232TxD RS-232 übertragen 232RxD RS-232 empfangen 232GND...
-
Seite 71: Rs485-Konfiguration
DE-15 2. RS232 KONFIGURATION Kommunikation Optionen (Fett ist Standard) 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, Baudrate 57600 Parität 7 gerade, 7 ungerade, 7 keine, 8 Keine Stoppbit 1 bit, 2 bit Händedruck Keiner, Xein / Xaus, Hardware Konfiguration Alt Drucken 'a' ~ 'z', 'A' ~ 'Z', P Alt Tara CMD... - Seite 72 DE-16 Modbus Der D5000-Indikator unterstützt Modbus RTU, und die Adresszuordnungstabelle ist wie folgt: Adresse Beschreibung 40001 32bits angezeigtes Gewicht 40002 40003 Leergewicht 32bits 40004 bit0~bit8 reserviert bit09 Netzmodus bit10 Mittelpunkt von Null bit11 stabil 40005 bit12 Err8.1 bit13 Err8.2 bit14 Err8.3 bit15 Err8.4...
-
Seite 73: Einhaltung
Sie dieses Gerät erworben haben. Sollte dieses Gerät an Dritte weitergegeben werden (für private oder berufliche Zwecke), muss der Inhalt dieser Verordnung ebenfalls darauf bezogen sein. Für Anweisungen zur Entsorgung in Europa, siehe www.ohaus.com/weee. Danke für Ihren Beitrag zum Umweltschutz. - Seite 96 CN-4 TD52XW...
- Seite 97 CN-5 RS232 / RS 485 / USB RS232 / 485 / USB...
- Seite 98 CN-6 RS232/RS485 RS232/RS485/USB RS232/RS485...
- Seite 100 CN-8 TD52XW...
- Seite 101 CN-9...
- Seite 104 CN-12...
- Seite 107 CN-15 RS232 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600 , Xon/Xoff 'a' ~ 'z', 'A' ~ 'Z', P RS232/ 'a' ~ 'z', 'A' ~ 'Z', T RS232 'a' ~ 'z', 'A' ~ 'Z', Z 1~50000 RS232/ SICS RS232...
- Seite 112 *30425220* P/N 30425220A © 2018 OHAUS Corporation, all rights reserved/ todos los derechos reservados/ tous droits réservés/ Alle Rechte vorbehalten / Tutti i diritti riservati / Printed in China / Impreso en China / Imprimé en Chine / Gedruckt in China / Stampato in...
