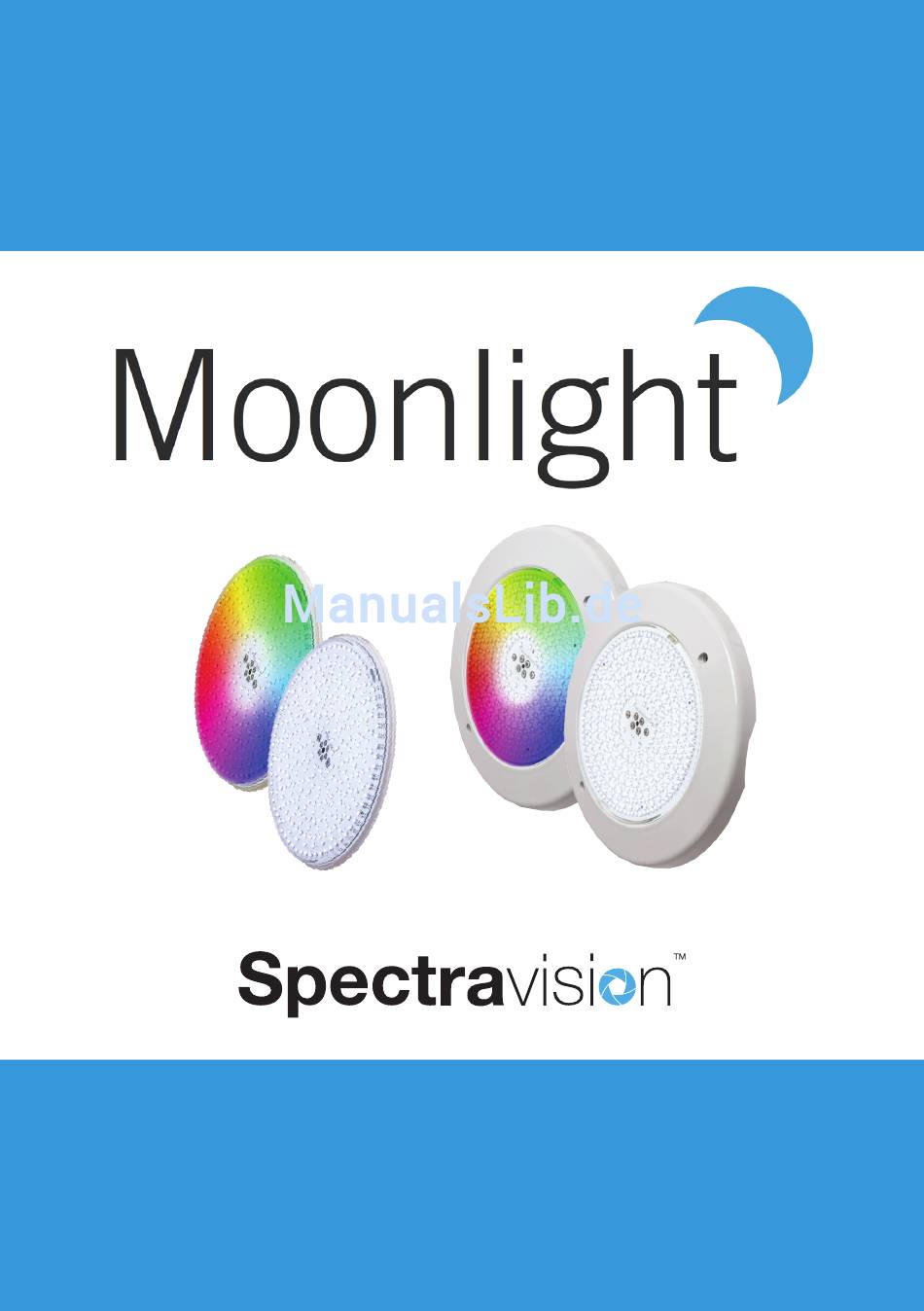

- Seite 1 Extrem flache LED-Lampe für Pool & SPA BETRIEBSANLEITUNG lighting Extrem flache Form Zweileiter 12VAC EIN/AUS-Schalter NoAir™ PAR56 Retrofit...
-
Seite 2: Inhaltsverzeichnis
Inhalt Allgemeine & Technische Spezifikationen Seite 3 Lieferumfang Seite 4 Installationsanleitung Seite 5 Seite 6 Nachrüsten für PAR56-Halterung 16 verschiedenen Farbmodi (nur für RGB-Strahler) Seite 7 Bedienung Seite 7 Seite 8 Anleitung zur Verkabelung 1 Anleitung zur Verkabelung 2 Seite 9 Störungsbehebung Seite 10 lighting... -
Seite 3: Technische Spezifikationen
Allgemeine Spezifikationen 4m nicht abnehmbares Kabel Maximale Wassertemperatur +35°C (Strahler vor Frost schützen) IP-Schutzart IP68 (gemessen bei 1 m Tiefe) Moonlight Poolstrahler müssen während des Betriebs vollständig unter Wasser sein. Andernfalls erlischt die Garantie. Optional: Edelstahlblende PZM170-RV-SS Seite 3 von 12... -
Seite 4: Lieferumfang
Lieferumfang Moonlight-Komplettsets: Moonlight-Glühlampenset: • PLS300 • PLS300B • PLW300 • PLW300B • PLS700 • PLS700B • PLW700 • PLW700B • PLW600 • PLS400B • PLS600 • PLW400B • PLW600B • PLS600B lighting Seite 4 von 12... -
Seite 5: Installationsanleitung
Installationsanleitung Ohne Ummantelung: Mit Ummantelung: Verwenden Sie 1 Dichtung Verwenden Sie 2 Dichtungen ODER Seite 5 von 12... -
Seite 6: Nachrüsten Für Par56-Halterung
Nachrüsten für PAR56-Halterung S i l i k o n - schlauch ODER Bei Wiederverwendung eines alten Bei Verwendung eines (dünneren) neuen Kabels Kabels lighting Seite 6 von 12... -
Seite 7: Verschiedenen Farbmodi (Nur Für Rgb-Strahler)
16 verschiedene Farbmodi (nur für RGB-Strahler) Warmweiß SUN WHITE Feste Farbeinstellung Rot GREEN Feste Farbeinstellung Grün BLUE Feste Farbeinstellung Blau GREEN-BLUE Feste Farbeinstellung Grün-Blau Feste Farbeinstellung Rot-Grün RED-GREEN BLUE-RED Feste Farbeinstellung Blau-Rot EVENING SEA Langsame Farbanimation Rot-Blau EVENING RIVER Langsame Farbanimation Rot-Grün Langsame Farbanimation Grün-Blau RIVIERA NEUTRAL WHITE... -
Seite 8: Anleitung Zur Verkabelung 1
Anleitung zur Verkabelung 1 Jede Lampe wird über ein separates Kabel mit dem Transformator verbunden (empfohlen bei neuen Installationen). Maximale Kabellänge 230VAC 12VAC 4m an die Lampe angeschlossenes Kabel Separates Kabel (nicht enthalten) Ringkerntransformator wird aufgrund höherer Effizienz bevorzugt MAXIMALE KABELLÄNGE PRO KABELQUERSCHNITT TRANSFORMATOR STRAHLERTYP... -
Seite 9: Anleitung Zur Verkabelung
Anleitung zur Verkabelung 2 Alle Strahler werden über 1 Kabel mit dem Transformator verbunden. Maximale Kabellänge 230VAC 12VAC Abzweigdose Abzweigdose 4m an die Lampe angeschlossenes Kabel Separates Kabel (nicht enthalten) Ringkerntransformator wird aufgrund höherer Effizienz bevorzugt MAXIMALE KABELLÄNGE PRO KABELQUERSCHNITT STRAHLER- TRANSFORMATOR 2,5 mm... -
Seite 10: Störungsbehebung
Störungsbehebung STÖRUNG LÖSUNG Die Poolbeleuchtung • Kontrollieren Sie die Ausgangsleis- flackert oder tung an den leuchtet nur schwach • Transformatoranschlüssen. Spannung sollte zwischen 12VAC und 13VAC betragen. Stellen Sie si- cher, dass die VA-Zahl des verwen- deten Transformators ausreicht um alle angeschlossenen Lampen zu betreiben. -
Seite 11: Ec Declarations Of Conformity
LED u nderwater L ight M odel n ame: Moonlight U sed a s: PLS300(B), P LS400(B), P LS700(B), P LW300(B), P LW400(B), P LW700(B) PLS600B, ... - Seite 12 Kontaktdaten Propulsion Systems bvba Dooren 72 1785 Merchtem, Belgien Tel +32 2 461 02 53 Fax +32 2 706 59 60 www.propulsionsystems.be info@propulsionsystems.be lighting Wir behalten uns das Recht vor den gesamten Inhalt dieses Dokuments bzw. Teile davon ohne vorherige Ankündigung zu ändern.
