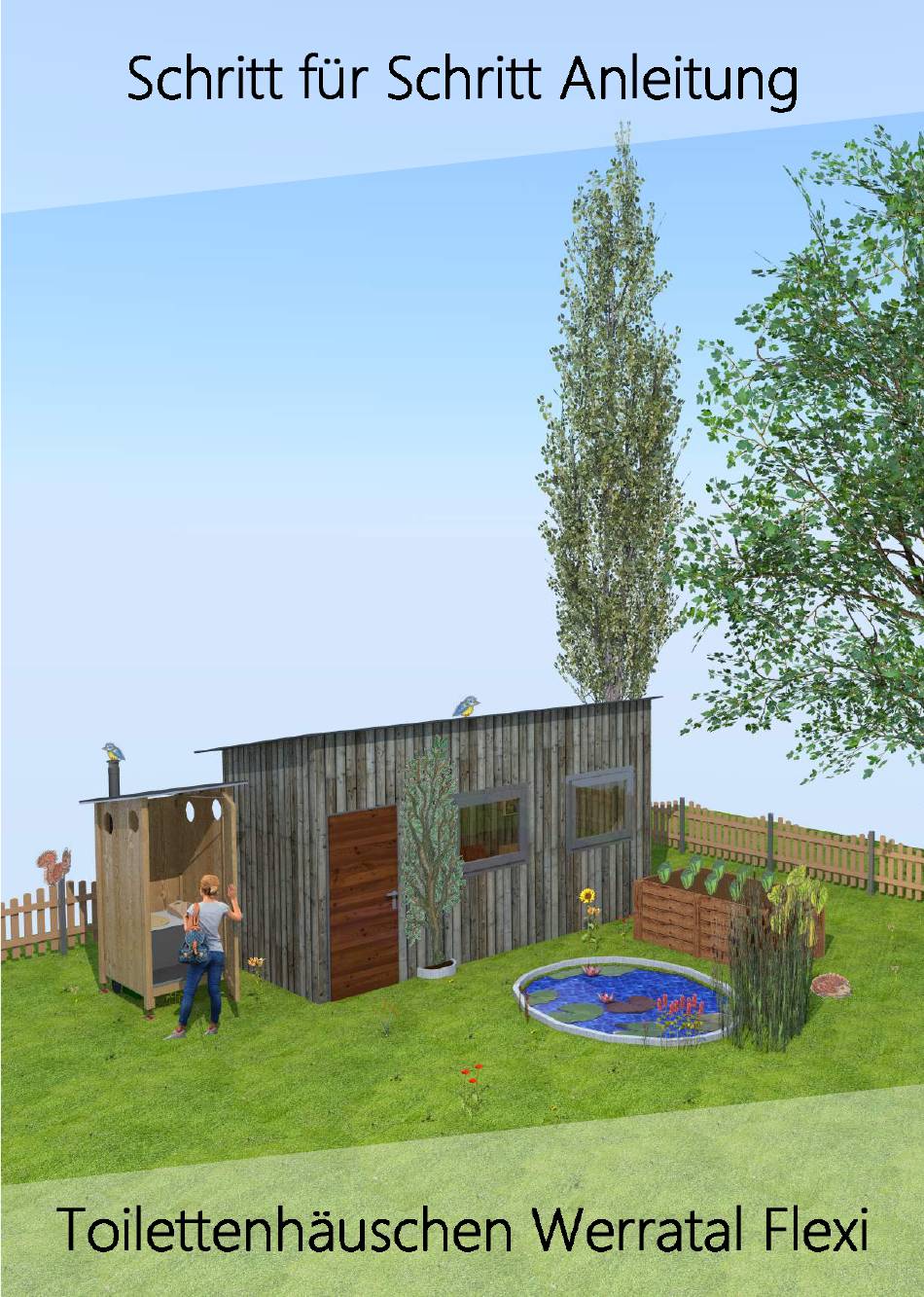

TC statt WC Werratal Flexi Anleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für TC statt WC Werratal Flexi
Inhaltszusammenfassung für TC statt WC Werratal Flexi
-
Seite 2: Einleitende Worte
Rückseite schnelles Auf- Abbauen Einleitende Worte Das Toilettenhäuschen "Werratal Flexi" ist sowohl für den teilmobilen als auch für den stationären Einsatz geeignet. Das hochwertige Bausatzsystem wird beim Erstaufbau (2 Personen ca. sechs Stunden) mit allen nötigen Steckverbindern und Anschlüssen versehen. Danach kann das Modell beliebig oft werkzeuglos zerlegt und wieder aufgebaut werden (in ca. - Seite 3 Pflege des Toilettenhauses Werratal Flexi Das Toilettenhaus Werratal Flexi ist vorwiegend aus Fichtenholz gebaut. Fichtenholz hat ein sehr gutes Preis/Leistungsverhältnis und ist in vielen Querschnitten und als Plattenmaterial verfügbar, was für andere Holzarten nicht zutrifft. Die hervorragende Verarbeitung und die bis ins Detail durchdachte Konstruktion bieten dem Toilettenhäuschen einen guten Schutz gegen die Witterung.
-
Seite 4: Das Fundament
- Punktfundamente mit Fertigzement befüllen - mind. 1 Tag aushärten lassen Soll das Toilettenhäuschen "Werratal Flexi" für lange Zeit sicher und stabil am Bestimmungsort stehen, dann setzen Sie am Besten vier Punktfundamente aus Fertigzement. Damit das Fundament ausreichend ausgehärtet ist, verrichten Sie diesen Arbeitsschritt mindestens einen Tag vor dem eigentlichen Aufbau des Häuschens. -
Seite 5: Benötigtes Werkzeug
Naturnahe Fundamentvariante: Alternativ zum Betonfundament können Sie auch dicke Robinien- oder Eichenstämme in den Boden eingraben, wie einer unserer Kunden das hier wirkungsvoll präsentiert. Benötigtes Werkzeug: Akkuschrauber mit Bithalter (Biteinsätze Packung 1), Wasserwaage, kleine Leiter oder Staffelei, Zollstock, Bleistift, Schüssel oder Ablage für Kleinteile Zum Befestigen am Fundament: Schlagbohrmaschine mit 10 mm Stein/Betonbohrer Für die Variante mit Trenntoilettensystem benötigen Sie einen Bohrer Ø5 mm und einen Kegelsenker (alternativ Metallbohrer Ø8 mm). -
Seite 6: Vorbereiten Der Teile
Vorbereiten der Teile Auspacken der Toilette In der Regel bekommen Sie zwei Sendungen, einmal eine Holzbox mit dem Toilettenhaus und einmal einen Karton mit dem jeweiligen Toilettensystem. Die Dachabdeckung und die Beschläge befinden sich mit im Karton. Die Holzbox mit dem Häuschen öffnen Sie mit einem Akkuschrauber und einem passenden Bit-Einsatz. - Seite 7 Steckverbinder Nur je zwei Schrauben Typ 1 Typ 2...
- Seite 8 Rückwand, Sitzblende, Strebe Vorne Steckverbinder montieren Die zwei verschiedenen Steckverbinder Typ 1 und Typ 2 (siehe Grafik) werden wieder an korrekter Stelle platziert. Die Typnummern sind unten in der Grafik eingezeichnet. Die abgerundete Seite der Verbinder schaut bei den diesen Bauteilen nach unten. Verwendet werden 3,5x17er Schrauben aus Packung 3.
- Seite 9 Der Erstaufbau Rückwand in Seite Rechts einhaken und sichern Legen Sie die "Seite Rechts" an die Stelle, wo der Erstaufbau stattfinden soll. Legen Sie ggf. Verpackungsmaterial unter um das Bauteil nicht zu beschädigen. Nehmen Sie die Rückwand und haken sie diese, wie in der Grafik gezeigt, in das Seitenteil ein bis die Verbinder komplett miteinander verhakt sind.
-
Seite 10: Toilettenhaus Ausrichten
Zweites Seitenteil anbringen Bringen Sie nun auch das linke Seitenteil in Position und verhaken es mit der Rückwand. Auch hier kommt in das vorgesehene Loch ein Sicherungsstift. Sitzblende und Strebe Vorne einhaken Stecken Sie nun die Sitzblende von vorne auf die Steckverbinder, eine Sicherung ist nicht notwendig. - Seite 11 Dach montieren Dachplatte mit Rohrdurchlass nach hinten auf das Toilettenhaus legen. Bringen Sie die Dachplatte so in Position, dass die Gewindeaufnahmen in den Seitenteilen mit den Befestigungswinkeln übereinstimmen. Fixieren Sie die Dachplatte mit den Sterngriffen (Leinenbeutel) am Toilettenhaus. Trittschiene und Tür montieren Legen Sie die geriffelte Trittschiene auf die vordere Kante der Trittstufe.
- Seite 12 10d) 10b) 10c) 10a) 10e) Schlosskasten und Türdrücker einbauen Schieben Sie den Schlosskasten in die Ausfräsung im Türflügel und schrauben Sie ihn mit zwei 4,5x35er Schrauben aus Packung 4 an. Schieben Sie die beiden Vierkantstifte seitlich in den Schlosskasten. Stecken Sie die Türschilder auf den unteren Vierkantstift, der Riegel liegt auf der Innenseite.
- Seite 13 Dachabdeckung vorbereiten Für den Rohrdurchlass des "Grüntoi Garten" Behälters muss in die Dachfolie ein Loch geschnitten werden. Für die anderen Varianten ist dies nicht nötig. Legen Sie die Dachabdeckung auf dem Boden aus. Schneiden Sie die Schablone am unteren Blattrand aus. Positionieren Sie die Schablone auf der Dachabdeckung mit 430 mm von der Mitte des Loches zu den Rändern der Dachabdeckung.
- Seite 14 Rohrhaube und Dachabschlusswinkel montieren 13b) Die Abdeckhaube kann einfach oben auf das Rohr gesteckt werden (nur bei Grüntoi Garten). Die Dachabschlusswinkel werden vorbereitet indem etwa alle 150 mm eine 3,5x16er Schraube aus Packung 6 vormontiert wird. Mit dem beiliegenden 3 mm Bohrer können Löcher für die Schrauben vorgebohrt werden.
- Seite 15 Falten Sie die Dachabdeckung auf einer der Seiten einmal um die Dachplatte herum. Nehmen Sie eine der beiden vorbereiteten längeren 90 Grad Aluwinkel. Schrauben Sie diese durch die Dachabdeckung von unten auf die Dachplatte. Die Aluleisten sollten bündig mit der Außenkante des Daches sein sowie hinten und vorne bündig abschließen.
- Seite 16 Montage an einem festen Standort Richten Sie die Pfostenträger gerade auf dem Fundament aus. Kontrollieren Sie nochmals die Funktion der Türe. Bohren Sie mit dem Schlagbohrer pro Pfostenträger je zwei diagonal versetzte Löcher mit Ø10 mm mindestens 80 mm tief. Schlagen Sie die Kunststoffdübel in die Löcher und schrauben Sie mit aufgesteckter Beilagscheibe die Pfostenträger auf das Fundament.
- Seite 17 Innenbereich einbauen Die Beschläge und Anleitungen für den Holzsitz und den Einstreubehälter finden Sie in separaten Verpackungen. Packen Sie den Holzsitz aus und schrauben Sie die vier beiliegenden Arretierungsbolzen in die Löcher der Sitzplatte. Dann stecken Sie den Holzsitz auf und montieren den Griff am Deckel.
- Seite 18 Der Kanister wird in die Vertiefung gestellt und mit einem Schlauch mit der Toilette verbunden. Wechsel des "Grüntoi Garten" Behälters Ein großer Vorteil des Werratal Flexi Toilettenhauses besteht darin, dass Sie mit Wechsel Kompostbehältern arbeiten können. Der volle "Grüntoi Garten" Behälter wird entnommen und zur Nachkompostierung an einen geeigneten Ort gebracht. Ein leerer Behälter wird eingeschoben und die Toilette ist wieder einsatzbereit.
- Seite 19 Restarbeiten Varianten Trenntoilette/Streutoilette Die Punkte a) bis d) gelten bei Montage des Trenntoilettensystem mit zwei Behältern. Bei Verwendung einer Urinabtrennung, bohren Sie vier Löcher mit Ø5mm in deren Kunststoffumrandung und senken diese leicht mit einem Kegelsenker oder Ø8mm Metallbohrer. Legen Sie die Urinabtrennung in den Ausschnitt diese, passt genau zwischen die eingeschraubten Arretierungsbolzen der Sitzplatte.
- Seite 20 schnelles Aufbauen 1. Rückwand in Seitenteil 9. Sicherungsstift rechts unten aus einhaken RW herausziehen und Rückwand > Sicherungsstift rechts unten in aus Seitenteil aushaken RW stecken 2. zweites Seitenteil einhaken 8. Sicherungsstift links unten aus > Sicherungsstift links unten in RW RW herausziehen und erstes stecken Seitenteil aushaken...
