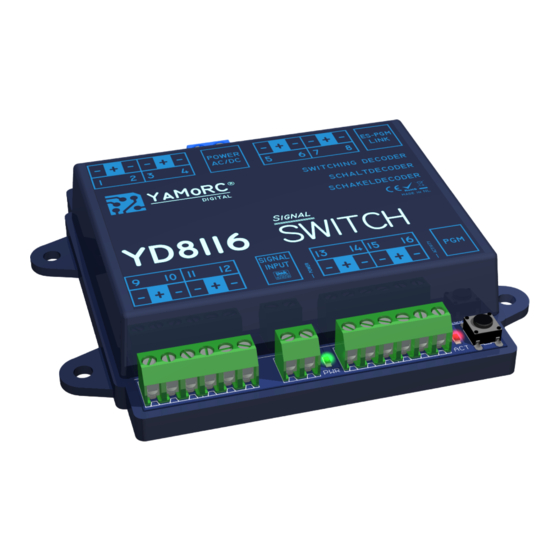

Yamorc YD8116 SWITCH Schnelleinstieg
16-fach-zubehördecoder frei konfigurierbar
Verwandte Anleitungen für Yamorc YD8116 SWITCH
Inhaltszusammenfassung für Yamorc YD8116 SWITCH

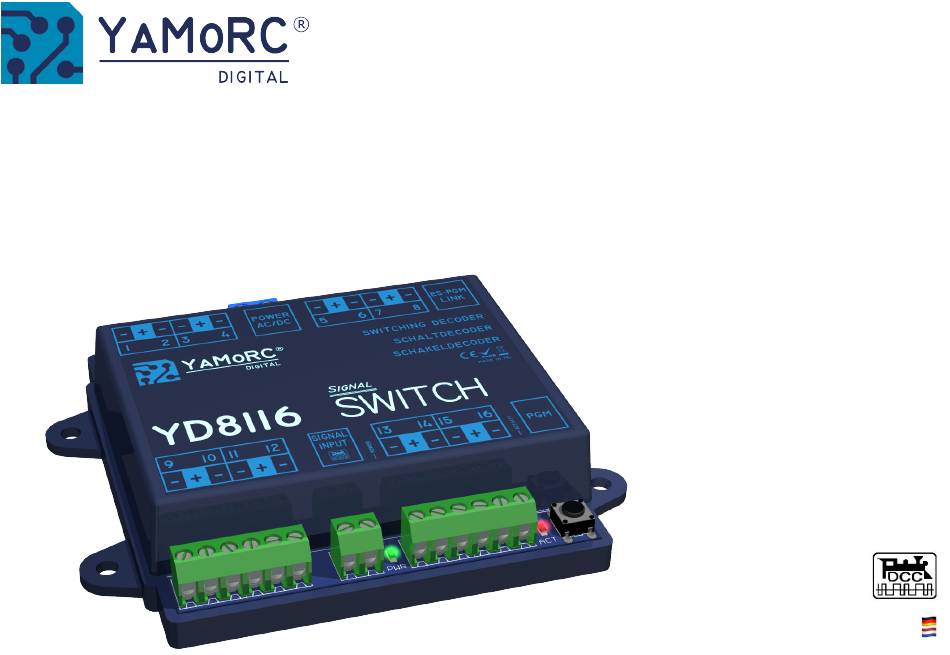

- Seite 1 YD8116 SWITCH 16-fach-Zubehördecoder frei konfigurierbar Schnelleinstieg (2023-03-07) Designed by Karst Drenth Made in Germany Assembled in NL...
-
Seite 2: Inhaltsverzeichnis
Wich ge Hinweise……………………………………………………………………. 5 Hardwareübersicht…………………………………………………………………… 6 Anschluss der Spannungsversorgung-………………………………………..7 Anschlussbeispiele Magnetar kel…………………………………………….. 8 Konfigurieren der Start-Zubehöradresse (Weichenadresse)…………………………………………………………………….. 11 Konfigura on über "ES-Link"…………………………………………………….. 12 Was ist DCCext und warum ist es von Vorteil das einzusetzen? Ein kurzer Einblick!..........13 Garan e……………………………………………………………………………………. 14 www.yamorc.com... -
Seite 3: Beschreibung
· (YD9101) oder ein YaMoRC-Modul mit einem "ES-IN Link"-Anschluss (z.B. YD6016LN-xx) benö gt wird. Durch die Konfigura on über den "ES-Link" ist es unter anderem möglich, die Schaltadressen frei zu vergeben, vorgefer gte Signal-Defini onen auszuwählen oder Schaltaspekte für DCCext zu konfigurieren. -
Seite 4: Technische Daten
16 VAC min. 12 VDC Eingangsspannung DC (Gleichspannung) max. 19 VDC Abmessungen des Gehäuses 84 mm x 88 mm x 22 mm Lochabstand 94,5 mm, 42,5 mm Montage Die Montage des YD8116 erfolgt über die vier Montagelöcher seitlich am Gehäuse. www.yamorc.com... -
Seite 5: Wich Ge Hinweise
Der YD8116 wurde ausschließlich für trockene Innenräume entwickelt. Betreiben Sie den YD8116 daher nicht in Umgebungen mit großen Temperatur- · und Lu feuch gkeitsschwankungen oder im Außenbereich. Versuchen Sie nicht, den YD8116 zu öffnen. Unsachgemäße ausgeführte Handlungen können zur Zerstörung des YD8116 führen. · www.yamorc.com... -
Seite 6: Hardwareübersicht
YD8116 Hardwareübersicht ES-PGM Anschluss YaMoRC-Programmieradapter Link Mit dem YaMoRC-Programmieradapter können Firmware Updates und die erweiterte Programmierung durchgeführt werden. Anschluss Ausgang 9 gemeinsamer Anschluss Ausgang 9/10 Anschluss Ausgang 10 Anschluss Ausgang 11 gemeinsamer Anschluss Ausgang 11/12 Anschluss Ausgang 12 Anschluss DCC Gleissignal (Gleisspannung) Grüne LED... -
Seite 7: Anschluss Der Spannungsversorgung
Spannungsquelle Netzteil (DC) 12-19 VDC Trafo (AC) 10- 16 VAC Digitalzentrale Digitalzentrale Anschluss Gleisspannung Anschluss Gleisspannung (Track Out) (Track Out) Achtung! Alle Anschlussarbeiten am YD8116 müssen immer im spannungslosen Zustand erfolgen. Spannungsversorgung vom Netz trennen und die Zentrale abschalten! www.yamorc.com... -
Seite 8: Anschlussbeispiele Magnetar Kel
Aussage möglich wie hoch dieser Wert sein muss. Handelsübliche LEDs können mit einem Vorwiderstand von ca. 2,2 - 10 kΩ betrieben werden. Im Zweifelsfall beginnen Sie mit einem höheren Widerstandswert. Achtung! Alle Anschlussarbeiten am YD8116 müssen immer im spannungslosen Zustand erfolgen. Spannungsversorgung vom Netz trennen und die Zentrale abschalten! www.yamorc.com... - Seite 9 Anschlussbeispiele MP-1 und MP-5 Weichenantriebe von MTB® und Die Leitungsfarben können abweichen! Bi e beachten Sie die Be- die Konfigura on am YD8116 dienungsanleitung der verwendeten Signale Achtung! Alle Anschlussarbeiten am YD8116 müssen immer im spannungslosen Zustand erfolgen. Spannungsversorgung vom Netz trennen und die Zentrale abschalten! www.yamorc.com...
- Seite 10 Conrad® Motorantriebe u.a. Die Leitungsfarben können abweichen! Bi e beachten Sie die Bedienungsanleitung der verwendeten Antriebe. Adapter YD6940 Achtung! Alle Anschlussarbeiten am YD8116 müssen immer im spannungslosen Zustand erfolgen. Spannungsversorgung vom Netz trennen und die Zentrale abschalten! www.yamorc.com P 10...
-
Seite 11: Konfigurieren Der Start-Zubehöradresse (Weichenadresse)
YD8116 Konfigurieren der Start-Zubehöradresse (Weichenadresse) YaMoRC hat sich dafür entschieden die Konfigura on des YD8116 so einfach wie möglich zu gestalten. Aus diesem Grund verfügt der YD8116 nicht über die früher übliche CV-Programmierung. Bei Fragen wenden Sie sich bi e an unseren Service. Wir werden bes mmt eine Lösung für Sie finden. -
Seite 12: Konfigura On Über "Es-Link
Wir stellen hier die einfachste Konfigura onsmöglichkeit des YD8116 über vordefinierte Signale und Schaltbegriffe vor. Zum konfigurieren wird immer ein YaMoRC-Modul mit "ES-IN Link"-Anschluss benö gt (z.B. YD6016LN-xx, YD9101). Eine detaillierte Beschreibung, wie der YD8116 mit dem YD6016LN-xx oder dem YD9101 verbunden wird, entnehmen Sie bi e der jeweiligen Dokumenta onen. -
Seite 13: Was Ist Dccext Und Warum Ist Es Von Vorteil Das Einzusetzen? Ein Kurzer Einblick
Wir haben uns bewusst entschieden dem Benutzer alle Möglichkeiten der Konfigura on offen zu lassen. Es ist sogar möglich eine Mischbetrieb über DCC und DCCext zu realisieren. Aus diesem Grund wird auch immer der Trigger/Mode (wie man das gewählte Signal über DCC würde ansteuern würde) angezeigt. www.yamorc.com P 13... -
Seite 14: Monate Gewährleistung Ab Kaufdatum
Inhalt der Garan e/Ausschlüsse: Die Garan e umfasst nach Wahl von YaMoRC die kostenlose Besei gung oder den kostenlosen Ersatz des schadha en Teils, die nachweislich auf Kon- struk ons-, Herstellungs-, Material- oder Transpor ehler beruht. Hierzu müssen Sie den Decoder ordnungsgemäß frankiert an uns einsenden. Weiterge- hende Ansprüche sind ausgeschlossen.
