Mitgeliefertes Zubehör
Vergewissern Sie sich, dass das folgende Zubehör mit dem Produkt mitgeliefert wurde.
□
□
Wandhalterungen x 2
Senkbolzen (M10) x 2
□
□
M8 Bolzen x 4
M8 Federring x 4
□
□
M10 Bolzen x 4
M8 Unterlegscheibe x 4
□
□
M16 Bolzen x 8
M16 Federring x 4
Sicherheitshinweise zum Gebrauch
•
Installation, Abbau oder Transport des LCD-Farbmonitors muss von ausgebildetem Servicepersonal durchgeführt
werden. Der LCD-Farbmonitor ist groß und schwer. Die Montage erfordert spezielle Kenntnisse und Qualifikationen.
•
Der Käufer sollte nicht versuchen, den LCD-Farbmonitor selbst zu montieren, abzubauen oder zu transportieren.
•
SHARP übernimmt keinerlei Haftung für Unfälle oder Schäden, die aufgrund falscher Montage oder unsachgemäßer
Behandlung entstanden sind.
•
Für die Montage werden zwei senkrecht angebrachte, H-förmige Stahlrahmen mit gebohrten Montage-Schraublöchern
benötigt. Bitte wenden Sie sich an Ihren Händler, um nähere Einzelheiten zu erfahren.

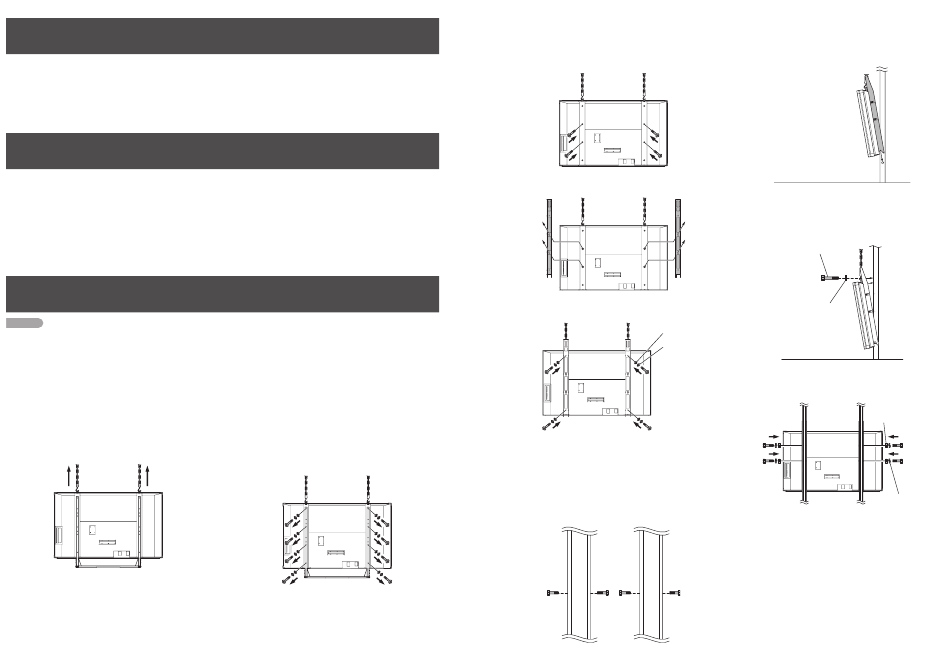

Montageanleitung
Vorsicht
•
Der LCD-Farbmonitor ist groß und schwer. Er muss mit einer Hebevorrichtung bewegt werden (Flaschenzug, etc.).
•
Zur Montage werden mindestens vier Personen benötigt.
1
Platzieren Sie den LCD-Farbmonitor vor den
H-förmigen Stahlrahmen, an das es befestigt werden
soll.
2
Setzen Sie die Haken der Hebevorrichtung in die
Ösenschrauben des LCD-Farbmonitors ein und
heben Sie den Monitor leicht an.
•
Heben Sie den Monitor an, bis die Hubketten gespannt
sind.
□
M16 Unterlegscheibe x 4
□
M10 (Senkbolzen) Unterlegscheibe x 2
□
Bedienungsanleitung (vorliegende Anleitung)
3
Entfernen Sie auf der Rückseite die Bolzen zur
Montage am Ständer und lösen Sie den LCD-
Farbmonitor vom Ständer.
•
Lockern Sie die 8 Bolzen allmählich und gleichmäßig.
Sind die Bolzen schwer zu lösen, heben Sie den
Monitor mithilfe der Hebevorrichtung leicht an, um die
Last auf den Bolzen zu verringern.
•
Überprüfen Sie während des Anhebens ständig den
Zustand, damit der LCD-Farbmonitor nicht
herunterfällt.
- 2 -
4
Befestigen Sie die Wandhalterungen auf der
Rückseite des LCD-Farbmonitors.
1)
Legen Sie die 4 mitgelieferten M16 Bolzen, 2 rechts
und 2 links (wie unten abgebildet), an und Bolzen
Sie sie leicht fest.
2)
Legen Sie die Wandhalterungen an, indem Sie die
angebrachten Bolzen durch die 2 Löcher in der
Mitte führen.
3)
Sichern Sie die Wandhalterungen mit 4 weiteren
mitgelieferten M16 Bolzen, die in die auf jeder Seite
verbleibenden 2 Löcher geschraubt werden.
M16
Unterlegscheibe
M16 Federring
4)
Ziehen Sie die Bolzen, die in Schritt 1) nur leicht
hineingeschraubt wurden, vollständig fest.
5
Befestigen Sie die mitgelieferten M10 Bolzen am
H-förmigen Stahlrahmen, um den LCD-Farbmonitor
aufzuhängen (Wandhalterungen).
1)
Legen Sie die Bolzen an jeweils beiden Seiten des
linken und rechten Rahmens an und ziehen Sie sie
fest. Stellen Sie sicher, dass alle 4 Bolzen auf
gleicher Höhe liegen.
6
Befestigen Sie den LCD-Farbmonitor
(Wandhalterungen) am H-förmigen Stahlrahmen.
1)
Haken Sie die Unterseite der Wandhalterungen an
die in Schritt 5 befestigten Bolzen ein.
2)
Vergewissern Sie sich, dass die Wandhalterungen
sicher eingehängt sind, und legen Sie anschließend
die 2 mitgelieferten Bolzen an.
3)
Ziehen Sie die Senkbolzen fest, während Sie die
Ketten der Hebevorrichtung nach und nach lockern.
Senkbolzen
Unterlegscheibe
Senkbolzen
4)
Legen Sie die 4 mitgelieferten M8 Bolzen seitlich
an den Wandhalterungen an (2 auf jeder Seite) und
ziehen Sie sie fest.
M8 Unterlegscheibe
M8 Federring
7
Vergewissern Sie sich, dass der LCD-Farbmonitor
sicher montiert ist, und entfernen Sie anschließend
die Haken der Hebevorrichtung.
- 3 -
