Mitgeliefertes Zubehör
Vergewissern Sie sich, dass das folgende Zubehör mit dem Produkt mitgeliefert wurde.
□
Schutzglas x 1
□
Distanzplatte x 2
□
Verbindungsblech für Ösenschraube (oben) x 2
□
Verbindungsblech für Ösenschraube (unten) x 2
Sicherheitshinweise zum Gebrauch
•
Installation, Abbau oder Transport des LCD-Farbmonitors muss von ausgebildetem Servicepersonal durchgeführt
werden. Der LCD-Farbmonitor ist groß und schwer. Die Montage erfordert spezielle Kenntnisse und Qualifikationen.
•
Der Käufer sollte nicht versuchen, den LCD-Farbmonitor selbst zu montieren, abzubauen oder zu transportieren.
•
SHARP übernimmt keinerlei Haftung für Unfälle oder Schäden, die aufgrund falscher Montage oder unsachgemäßer
Behandlung entstanden sind.
•
Bewahren Sie alle entfernten Schrauben, Ösenschrauben und Schraubdeckel an einem sicheren Ort auf.
•
Bei Verwendung des Schutzglases beträgt die Umgebungstemperatur für den LCD-Farbmonitor 0 bis 35°C.

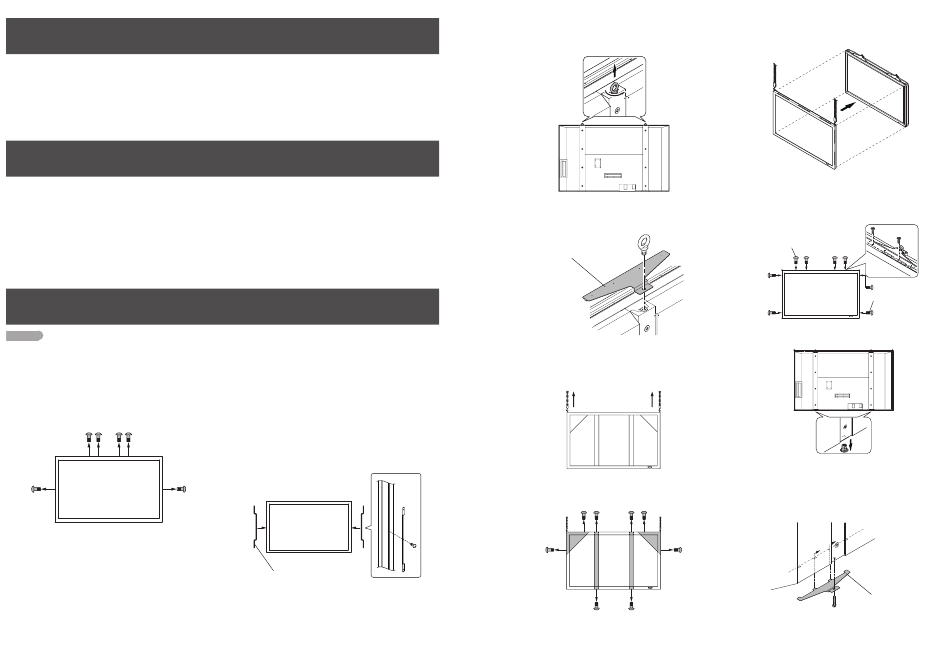

Montageanleitung
Vorsicht
•
Das Schutzglas ist groß und schwer. Es muss mit einer Hebevorrichtung bewegt werden (Flaschenzug, etc.).
•
Für die Montage werden mindestens drei Personen benötigt.
•
Montieren Sie den LCD-Farbmonitor auf den dafür vorgesehenen Ständer oder die Wandhalterung, bevor Sie das Schutzglas
montieren.
1
Entfernen Sie die 6 Schrauben im LCD-Farbmonitor
(4 oben, 1 auf jeder Seite).
□
M5 Schraube (lang) x 4
□
M5 Schraube (kurz) x 4
□
M16 Bolzen x 2
□
Bedienungsanleitung (vorliegende Anleitung)
2
Befestigen Sie eine Distanzplatte auf jeder Seite des
LCD-Farbmonitors.
•
Legen Sie jede Distanzplatte an der Vertiefung an,
aus denen Sie die Schraube entfernt haben, und
befestigen Sie die Distanzplatte mit der in Schritt 1
entfernten Schraube.
Distanzplatte
- 2 -
3
Befestigen Sie das Verbindungsblech der
Ösenschraube (oben) oben am LCD-Farbmonitor.
1) Entfernen Sie die Ösenschraube.
2) Befestigen Sie das Verbindungsblech der
Ösenschraube (oben) mit der in Schritt 1)
verwendeten Ösenschraube.
Verbindungsblech für
Ösenschraube (oben)
4
Setzen Sie die Haken der Hebevorrichtung in die
Ösenschrauben des Schutzglases ein und heben
Sie das Schutzglas leicht an.
5
Entfernen Sie den Transportschutzrahmen.
6
Montieren Sie das Schutzglas an den LCD-Farbmonitor.
•
Stellen Sie sicher, dass alle vier Ecken übereinstimmen.
7
Sichern Sie das Schutzglas.
1) Befestigen Sie das Schutzglas mit den mitgelieferten M5
Schrauben (4 M5 Schrauben (lang) oben, 2 M5 Schrauben
(kurz) auf jeder Seite).
M5 Schraube (lang)
M5 Schraube (kurz)
2) Entfernen Sie die 2 M16 Schraubdeckel auf der
Unterseite.
3) Legen Sie das Verbindungsblech der Ösenschraube
(unten) an und befestigen Sie es mit den 2
mitgelieferten M16 Bolzen.
•
Sichern Sie das Verbindungsblech der
Ösenschraube, indem Sie die Laschen in die
Schlitze im Schutzglas stecken.
Verbindungsblech für
Ösenschraube (unten)
8
Vergewissern Sie sich, dass der LCD-Farbmonitor
sicher montiert ist, und entfernen Sie anschließend
die Haken der Hebevorrichtung.
- 3 -
