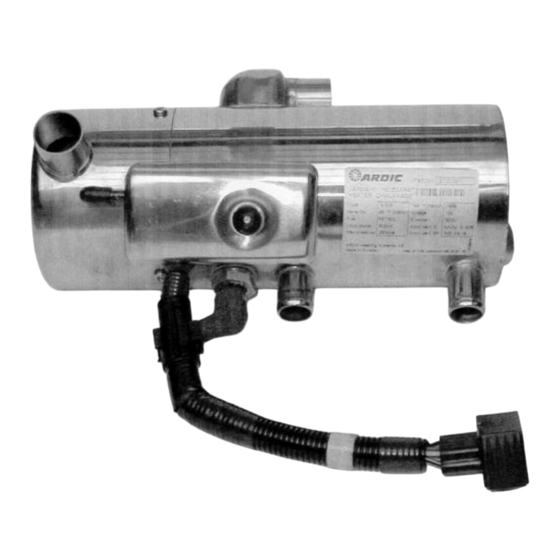

Inhaltszusammenfassung für Ardic 912B
-
Seite 2: Inhaltsverzeichnis
ARDIC 952BW/952DW Inhaltsverzeichnis Inhaltsverzeichnis Wartungsanweisung Typengenehmigung und allgemeine Bestimmungen ......1 Typengenehmigung . -
Seite 3: Typengenehmigung Und Allgemeine Bestimmungen
ARDIC 952BW/952DW Wartungsanweisung Typengenehmigung und allgemeine Bestimmungen Wartungsanweisung 1. Typengenehmigung und allgemeine Bestimmungen 1.1 Typengenehmigung Die Heizung wurde in Schweden durch die Staatliche Materialprüfungs- und Forschungsanstalt und in Deut- schland gem. St VZO typengeprüft und hat folgendes Zer- tifikat erhalten:... -
Seite 4: Technische Daten
Wartungsanweisung ARDIC 952BW/952DW Technische Daten 2. Technische Daten Heizung 952 BW 952 DW Spannung 12 V 12 V Stromverbrauch, Betrieb 30 W 30 W Regeltemperatur Höch- Benzin Diesel stleistung bis zu < 80°C Höchstleistung < 80°C Höchstleistung Stufenlose Leistungsrege- > 86°C Mindestleistung >... -
Seite 5: Funktionsbeschreibung
ARDIC 952BW/952DW Wartungsanweisung Funktionsbeschreibung 3. Funktionsbeschreibung 3.1 Allgemeines Die Heizung besteht aus einer Gebläseeinheit, einer Brennkammer und einem Wärmetauscher. Die Brennka- mmer ist mit einem rotierenden Kraftstoffverteiler verse- hen, wo der Kraftstoff feinverteilt und mit Luft von der Gebläseeinheit vermischt und gezündet wird. Das heiße Verbrennungsgas wird in den Wärmetauscher geführt, wo... -
Seite 6: Sicherheitsausrüstung
Wartungsanweisung ARDIC 952BW/952DW Funktionsbeschreibung 3.5 Sicherheitsausrüstung Ein Diagnosesystem testet beim Start, ob die Sicherheit- sausrüstung und die sonstigen Funktionen der Heizung intakt sind. Entsprechende Tests erfolgen auch kontinuierlich während des Betriebs . Die Heizung ist mit folgenden Sicherheitsfunktionen versehen: a) Ein Flammwächter, der die Kraftstoffversorgung ab- schaltet, wenn ein Erlöschen erfolgt. -
Seite 7: Installationsanweisung
ARDIC 952BW/952DW Installationsanweisung Installation Installationsanweisung 4. Installation 4.1 Allgemeines a) Die Heizung muß von einer zugelassenen Werkstatt gem. geltendener Installationsanweisung und gem. den für das Fahrzeug geltenden Anweisungen installiert wer- den. b) Wenn die Heizung in Sonderfahrzeuge (z.B. für den Transport von Gefahrengütern) installiert wird, müssen... -
Seite 8: Kühlflüssigkeitssystem
Installationsanweisung ARDIC 952BW/952DW Installation 4.3 Kühlflüssigkeitssystem 4.3.1 Allgemeines a)Die Kühlflüssigkeitspumpe muß niedrig im Kühlflüs- sigkeitssystem angeordnet werden, Einbaulage gem. Abb. 2a und 2b. b) Die Schläuche von der Heizung werden mit schwacher Steigung so geführt, dass ein automatisches Entlüften Abb. 2 Kühlflüssigkeitspumpe des Systems erfolgt. -
Seite 9: Verbrennungsluft
ARDIC 952BW/952DW Installationsanweisung Installation 4.4 Verbrennungsluft a) Die Verbrennungsluft darf nicht aus Räumlichkeiten entnommen werden, in denen sich Personen aufhalten. b) Die Brennereinheit der Heizung ist mit einer Gebläse- haube mit Lufteinlaß versehen. Am Verbrennungsluftein- laß dürfen keine Veränderungen vorgenommen werden. -
Seite 10: Brennstoffversorgung
Installationsanweisung ARDIC 952BW/952DW Installation 4.6 Brennstoffversorgung Abweichungen von den hier gemachten Anweisungen sind nicht zulässig, sonst können Funktionsstörungen auftreten. 4.6.1 Bei PKW mit Vergasermotoren mit mecha- Abb. 5 nischer Kraftstoffpumpe (Abb. 5) Brennstoffentnahme aus der Kraftstoff-Vorlaufleitung zum Motor. Voraussetzung: Die Kraftstoffleitung vom Tank zum Motor muß... - Seite 11 ARDIC 952BW/952DW Installationsanweisung Installation 4.6.3 Zulässige Saug- und Druckhöhe bei Ein- bauten nach 1. und 2.; zulässige Einbaul- Abb. 6 agen der Dosierpumpe Vordruck vom Tank zur Dosierpumpe: e = max. 3000 mm Saughöhe: bei drucklosem Tank: f = max. 500 mm bei Benzin Überprüfen, ob Tanklüftung in Ordnung.
-
Seite 12: Elektrische Anlage
Installationsanweisung ARDIC 952BW/952DW Installation 4.7 Elektrische Anlage Wenn die Heizung als Standheizung verwendet werden soll, kann der Start mit Hilfe von Schalter, Zeitschaltuhr oder Fernstart erfolgen. Die Steuereinheit muß mit den Anschlüssen nach unten montiert werden, um die Gefahr eindringenden Wassers zu beseitigen. Die Speisekabel zwischen Batterie und Heizung müssen folgenden gering-... -
Seite 13: Fehlersuche
ARDIC 952BW/952DW Installationsanweisung Fehlersuche 5. Fehlersuche 5.1 Allgemeines Um die Fehlersuche zu erleichtern, wurde die Steuerein- heit mit einem Diagnosesystem gem. ISO 9141 versehen. Bei jedem Start sowie beim Betrieb testet das System die Hauptkomponenten und die Funktion. Wenn irgendein Fehler vorliegen sollte, werden Start bzw. - Seite 14 Installationsanweisung ARDIC 952BW/952DW Fehlersuche (3) Die Heizung startet, bleibt aber nach wenigen Mi- nuten stehen. Den Flammwächter lösen und dessen Sichtglas reinigen. (4) Bei weiterbestehendem Fehler eine zugelassene Servicewerkstatt ansprechen. 12(15) 3730671-001...
-
Seite 15: Regelmäßige Wartung
ARDIC 952BW/952DW Installationsanweisung Regelmäßige Wartung 6. Regelmäßige Wartung Um eine gute und sicher Funktion der Heizung sicherzus- tellen, muß sie beim regelmäßigen Service für das Fahr- zeug kontrolliert werden. Darüberhinaus muß man die Heizung mindestens einmal im Monat laufen lassen, auch im Sommer. Das beseitigt die Gefahr von Ablagerungen in den Kraftstoffleitungen sowie von Schwergängigkeit bei Kraftstoffpumpe und Ge-... -
Seite 16: Sprengzeichnung
Installationsanweisung ARDIC 952BW/952DW Sprengzeichnung 7. Sprengzeichnung 14(15) 3730671-001... -
Seite 17: Stückliste
ARDIC 952BW/952DW Installationsanweisung Stückliste 8. Stückliste ARDIC 952 B/DW Pos. Teilenr. Bezeichnung Anmerkung 3730074 Gebläsehaube 3730118 Schraube M 4x8 TORX A2 3729766 Gebläsemotor, Satz UNIK 12 V 3729533 Motorhalter 3729838 Motorbefestigung 3729549 Kraftstoffverteiler UNIK diesel 3714334 Kraftstoffverteiler UNIK benzin 3716336 Außentasse...
