Yuon ONE Bedienungsanleitung
Heizungssteuerung
Inhaltszusammenfassung für Yuon ONE

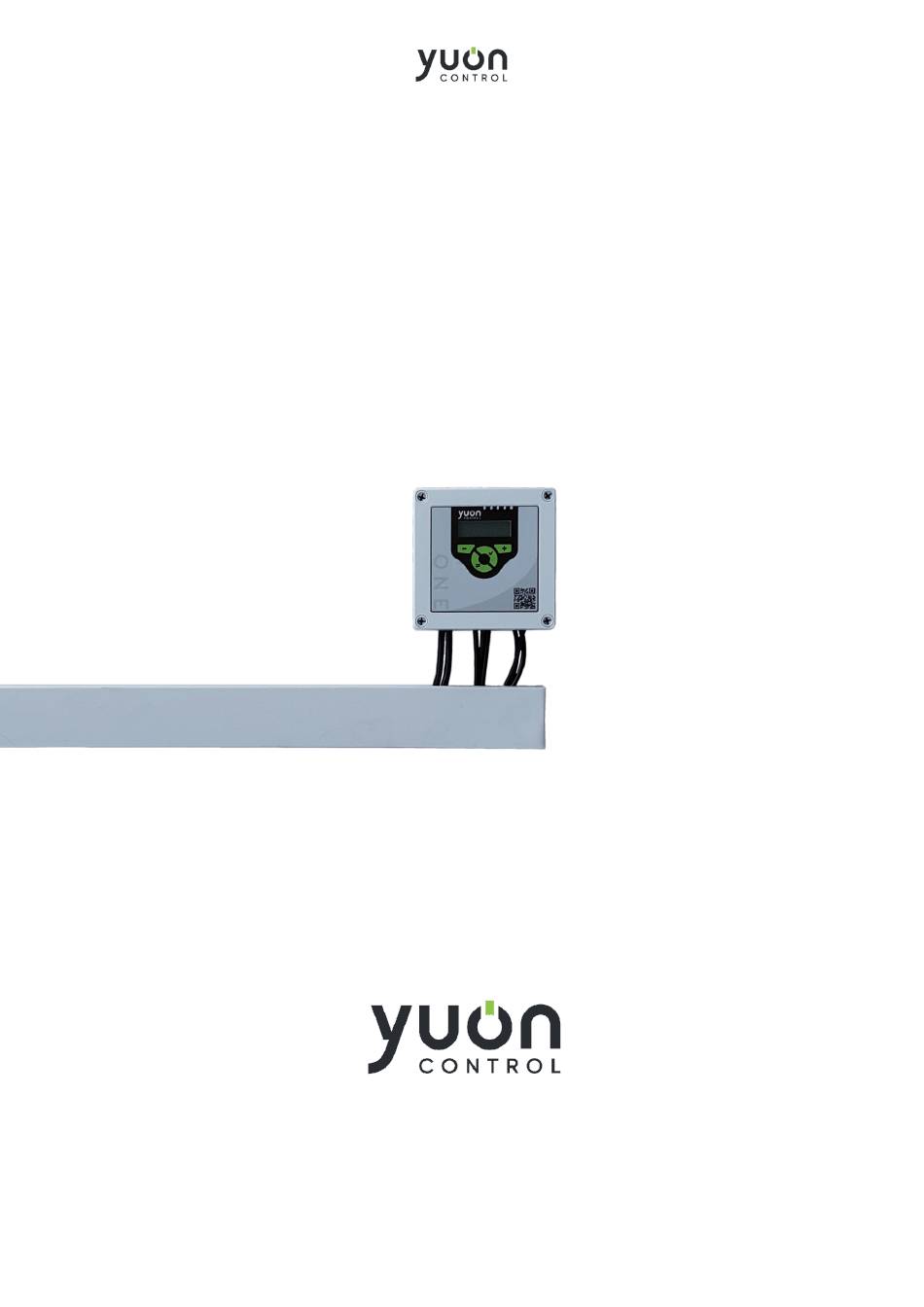

- Seite 1 Anleitung Yuon ONE 30.09.2022 Bedienungsanleitung Yuon ONE Die prädiktive Heizungssteuerung www.yuon.ch www.yuon.ch...
-
Seite 2: Inhaltsverzeichnis
Anleitung Yuon ONE 30.09.2022 NHALT Produktbeschreibung: ........................3 Produkteumfang: .......................... 3 Sicherheitsbestimmungen ......................5 Wartung ............................5 Entsorgung ............................. 6 Allgemein gültige Regeln ......................6 Technische Daten: ........................7 Warnungen ............................. 8 Teil Benutzer ..........................9 10.1 Wie habe ich den maximalen Nutzen? ................9 10.2 Allgemeine Bedienung ....................... -
Seite 3: Produktbeschreibung
Blitzschutz ..........................26 Fehlersuche ..........................26 Adresse ............................ 29 Vielen Dank, dass Sie sich für die Steuerung Yuon ONE der Yuon Control AG entschieden haben. Vor dem Gebrauch der Steuerung empfehlen wir Ihnen, die vorliegende Bedienungsanleitung aufmerksam zu lesen. Die Steuerung läuft nach der Installation und Inbetriebnahme automatisch und es muss keine Bedienung oder Wartung vorgenommen werden. - Seite 4 Anleitung Yuon ONE 30.09.2022 Aussenfühler Raumfühler (auch als Funkfühler verfügbar) Kabelfühler www.yuon.ch...
-
Seite 5: Sicherheitsbestimmungen
Anleitung Yuon ONE 30.09.2022 ICHERHEITSBESTIMMUNGEN Alle Montage – und Verdrahtungsarbeiten am Regler dürfen nur im spannungslosen Zustand ausgeführt werden. Das Öffnen, der Anschluss und die Inbetriebnahme des Gerätes darf nur von fachkundigem Personal vorgenommen werden. Dabei sind alle örtlichen Sicherheitsbestimmungen einzuhalten. -
Seite 6: Entsorgung
Restmüll behandelt werden. • Auf Wunsch können wir die umweltgerechte Entsorgung von Geräten, die von Yuon Control AG vertrieben werden, übernehmen. • Verpackungsmaterial muss umweltgerecht entsorgt werden. • Eine nicht korrekte Entsorgung kann einen erheblichen Schaden für... -
Seite 7: Technische Daten
Anleitung Yuon ONE 30.09.2022 ECHNISCHE ATEN Eingangsspannung / Frequenz: 85-300VAC / 50-60 Hz Eigenverbrauch max.: Ausgänge: 2x Relais 100-240V, 1000W 1x wahlweise Potentialfrei, 1000W Feinsicherung: 6,3A Fühlereingänge: 5x PT1000 / NTC12k Messbereich PT1000: -100°C bis +220°C Messbereich NTC12k -1.5°C bis +140°C Zulässige Umgebungstemperatur:... -
Seite 8: Warnungen
Anleitung Yuon ONE 30.09.2022 ARNUNGEN Alle Montage- und Verdrahtungsarbeiten am Regler dürfen nur im spannungslosen Zustand ausgeführt werden. Das Öffnen, der Anschluss und die Inbetriebnahme des Gerätes dürfen nur von fachkundigem Personal vorgenommen werden. Dabei sind alle örtlichen Sicherheitsbestimmungen einzuhalten. -
Seite 9: Teil Benutzer
Anleitung Yuon ONE 30.09.2022 10 T ENUTZER 10.1 W IE HABE ICH DEN MAXIMALEN UTZEN -möglichst tiefes Einstellen der Komforttemperatur (jedes Grad weniger spart ca. 6% Heizkosten) -Komforttemperatur nur bei Anwesenheit einstellen (wenn durch den Tag niemand zuhause ist, kann auch durch das Zeitpragramm am Tag abgesenkt werden) - Bei längerer Abwesenheit die «Absenz»... -
Seite 10: Allgemeine Bedienung
Anleitung Yuon ONE 30.09.2022 10.2 A LLGEMEINE EDIENUNG Auf der Vorderseite der Steuerung ist das Display zur Anzeige der Fühler und zum Einstellen von Parametern. Durch das Menü wird mit den vier Knöpfen navigiert. Oben am Display sind die Störungsanzeige welche im Falle einer Störung rot leuchtet und Leuchten, welche den Status der Ausgänge A, B und C anzeigen (10.9). -
Seite 11: Aufbau Des Menüs
Anleitung Yuon ONE 30.09.2022 10.3.1 Aufbau des Menüs Solange der Admin Code nicht eingestellt wurde bleibt man im Benutzer Modus in welchem man nur ausgewählte Einstellungen vornehmen kann. Das Menü «Status» beschreibt den Zustand in dem sich die Status <-- Heizungssteuerung befindet. -
Seite 12: Status
Anleitung Yuon ONE 30.09.2022 10.4 S TATUS Dieser Menüpunkt zeigt aktive Meldungen oder Störungen. Je nach Relevanz wird nur eine Meldung am Display angezeigt, oder es wird die rote Leuchte zwischen den Knöpfen und ein Warnton ausgelöst. Bei einem Fühlerdeffekt kann zudem die Steuerung in einen Notbetrieb wechseln, zur Überbrückung, bis die defekte Komponente gewechselt werden konnte. -
Seite 13: Sensor
Anleitung Yuon ONE 30.09.2022 10.5 S ENSOR Durch Drücken auf den « » Knopf können alle angeschlossenen Fühlerwerte angeschaut werden. Nicht angeschlossene Fühler, welche nicht Systemrelevant sind, werden ausgeblendet. Ist ein relevanter Fühler defekt, erscheint eine Meldung «Fehler». Die Fühlereingänge besitzen mehrere Filterstufen weshalb zusätzliche Kapazität am Eingang zu keiner Verbesserung führen. -
Seite 14: Relay
Anleitung Yuon ONE 30.09.2022 10.6 R ELAY Im Menü Relay, kann der Status der Ausgänge angeschaut werden und nach dem Selektieren mit mit « » mit der «+» und «-» können die Relais manuell geschalten werden. Bei Verlassen des Relais Menüs (oder nach 2 Minuten) werden alle Ausgänge wider auf Automatik gesetzt. -
Seite 15: System
Anleitung Yuon ONE 30.09.2022 10.8 S YSTEM Im Menü «System» können grundlegende Einstellungen der System <-- Steuerung gemacht werden. Die Zeit wird bei aktiver Internetverbindung vom Webserver Zeit geladen. Im Offlinemodus kann hier die Zeit eingestellt werden 16:20 Das LCD – Display kann heller oder dunkler gestellt werden, je Kontrast nach Bedürfniss. -
Seite 16: Status Anzeige
Anleitung Yuon ONE 30.09.2022 10.9 S TATUS NZEIGE Die Relais Ausgänge leuchten grün, wenn das Relais eingeschaltet ist. Die Status Led leuchtet grün im normalen Betriebsmodus. Durch langsames Blinken wird ein Netzwerkfehler angezeigt. Schnelles blinken zeigt einen internen Fehler an. -
Seite 17: Login
Anleitung Yuon ONE 30.09.2022 11.2 L OGIN Mit der E-Mail-Adresse und des Passworts welches bei der Registrierung benutzt wurde kann man sich nun einloggen. Sollte man das Passwort vergessen haben kann man auf «Passwort vergessen?» klicken und wird durch den Prozess zum zurücksetzen geführt. - Seite 18 Anleitung Yuon ONE 30.09.2022 Auf Manuell kann mit der Trägheit und dem Effekt der Solareinstrahlung experimentiert werden. Boost: Erhöht die Heizleistung für eine Stunde, um schnell das Gebäude aufzuwärmen. Das Zeitprogramm definiert das Fenster der Absenkung, typischerweise während der Nacht. Sie fängt beim zu...
-
Seite 19: Fehlerbehebung
Anleitung Yuon ONE 30.09.2022 Die Einstellungen erlauben die klassischen Parameter der Steuerung einzugeben, diese werden als ausgangswert genutzt und dienen als Rückfallebene. Raumtemperatur: Die angestrebte Temperatur im Normalbetrieb, also nicht während der Absenkung. Steigung: Die Steigung der Heizkurve. Wenn es im Winter zu kalt ist, kann man diese erhöhen. -
Seite 20: Parameter
Anleitung Yuon ONE 30.09.2022 12 P ARAMETER www.yuon.ch... - Seite 21 Anleitung Yuon ONE 30.09.2022 www.yuon.ch...
-
Seite 22: Teil Fachmann
Anleitung Yuon ONE 30.09.2022 13 T ACHMANN In diesem Teil werden die für den Einbau und die Inbetriebnahme der Yuon ONE nötigen Schritte beschrieben. 13.1 M ONTAGE DES ERÄTES Alle Montage – und Verdrahtungsarbeiten am Regler dürfen nur im spannungslosen Zustand ausgeführt werden. - Seite 23 Anleitung Yuon ONE 30.09.2022 Schieber/Kugelhahn Vorlaufleitung (warm) Rücklaufleitung (kalt) Umwälzpumpe Mischermotor Mischer Warme Leitung von der Wärmequelle Kalte Leitung zurück zur Wärmequelle www.yuon.ch...
-
Seite 24: Stand Alone Einbindung
13.2.2 Betrieb direkt ab einer Wärmequelle Ersetzt die Steuerung die Regelung eines Kessels oder generell einer Wärmequelle, kann es nötig sein der Wärmequelle mitzuteilen ob die Yuon ONE nun Wärme benötig oder nicht. Dafür sind zwei Schnittstellen vorgesehen: 0-10 Volt Die von der Yuon ONE gewünschte Vorlauftemperatur wird als 0-10 Volt Signal an die... -
Seite 25: Installationshinweise
13.4.3 Pumpeneinbau Vor dem Wechseln der Umwälzpumpe Einbaulänge und Gewinde der Pumpe prüfen! Die Yuon Standart Pumpe hat eine Einbau Länge von 180mm und Gewinde für DN 25 Überwurfmuttern. Die Förderhöhe beträgt 6 m oder 7.5 m (andere Pumpenstärken, Pumpenlängen und Gewindedurchmesser sind auf Anfrage erhältlich). -
Seite 26: Blitzschutz
Anleitung Yuon ONE 30.09.2022 14 B LITZSCHUTZ Für einen effizienten Blitzschutz ist eine gute, vorschriftsgemässe Hauserdung von grösster Bedeutung! Ein externes Blitzableitsystem bietet Schutz vor direktem Blitzschlag. Zum Schutz für Überspannungen über die 230V-Netzzuleitung (indirekter Blitzschlag) müssen entsprechend den örtlichen Vorschriften Blitzstrom- bzw. Überspannungs-ableiter in den vorgelagerten Verteilersystemen eingebaut werden. - Seite 27 Anleitung Yuon ONE 30.09.2022 www.yuon.ch...
- Seite 28 Anleitung Yuon ONE 30.09.2022 www.yuon.ch...
-
Seite 29: Adresse
Anleitung Yuon ONE 30.09.2022 16 A DRESSE Yuon Control AG Lochbachstrasse 42 3414 Oberburg 034 530 09 40 info@yuon.ch www.yuon.ch www.yuon.ch...
