USER MANUAL E2

Benutzerhandbuch

USER MANUAL wallPen E2

USER MANUAL E2

Inhaltsverzeichnis

Inhaltszusammenfassung für wallPen E2

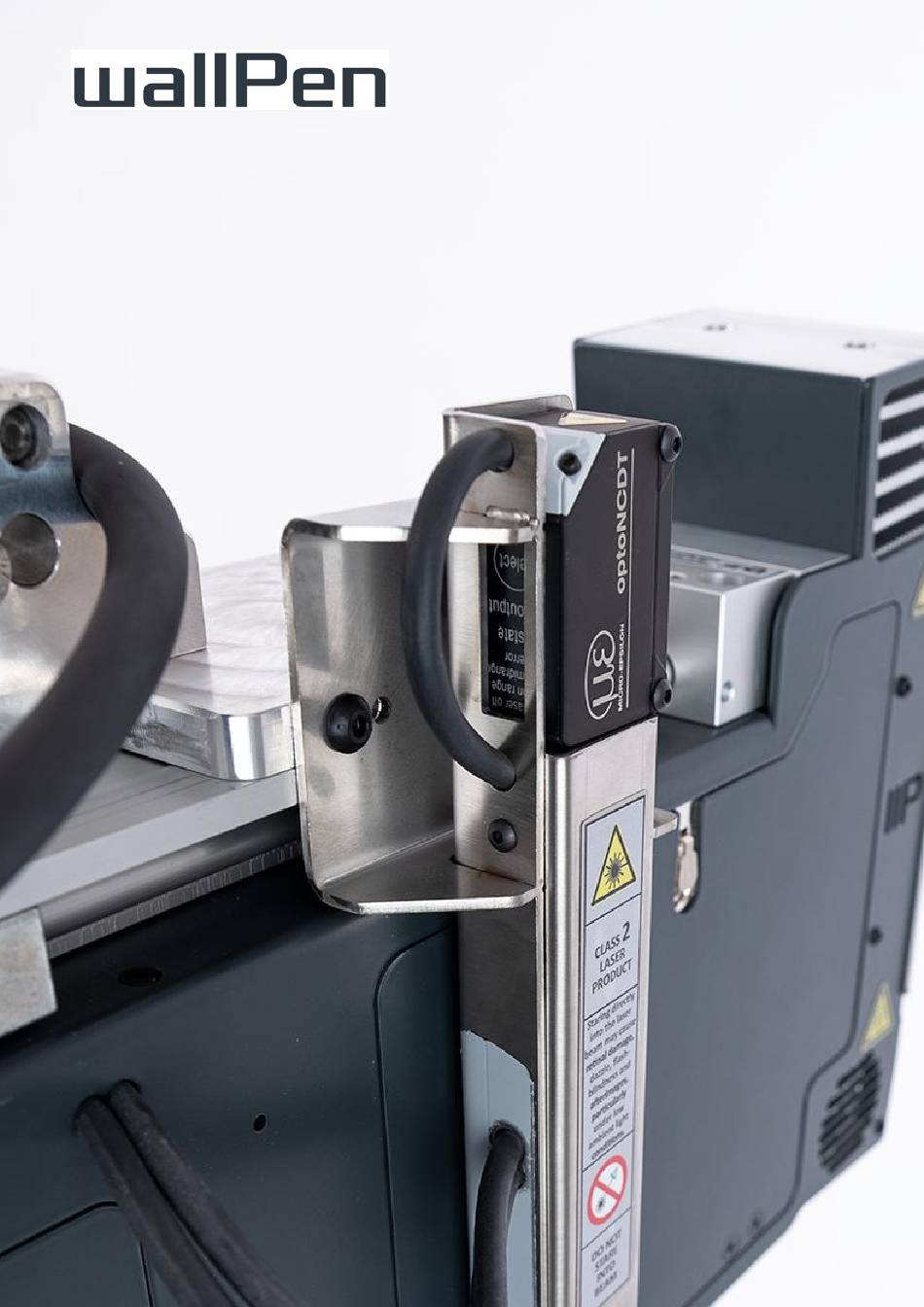

Seite 1 USER MANUAL E2 USER MANUAL E2 Benutzerhandbuch USER MANUAL wallPen E2 USER MANUAL E2...
Seite 5: Inhaltsverzeichnis
Bewährte Vorgehensweisen ..................73 6.2.1 Allgemeine Druckempfehlungen ................73 6.2.2 Ergebnisse nicht zufriedenstellend ................ 74 6.2.3 Arbeiten mit dem Referenzpunkt ................75 6.2.4 Wand-zu-Wand-Druck .................... 78 6.2.5 So hoch wie möglich drucken ................. 87 Farbmanagement Version 2.0.4 | © 2016-2021 wallPen GmbH...
Seite 6 Bremse der vertikalen Achse lösen ..............114 Kalibrierung ........................ 115 Austausch eines Druckkopfes ................... 119 Wifi-Netzwerkverbindung ..................121 10. Verschiedenes 10.1 Geeignete Substrate ....................126 10.2 wallPen Glass Magic ....................128 10.3 Empfohlene Software ....................130 10.4 Technische Daten ....................... 132 11. Änderungsprotokoll 12. Notizen Stichwortverzeichnis...
Seite 7: Vorwort
Vorwort...
Seite 8 Alle in diesem Handbuch verwendeten Texte, Fotos und grafischen Gestaltungen sind urheberrechtlich geschützt. Wenn Sie Teile dieses Handbuchs verwenden möchten, wenden Sie sich bitte an wallPen GmbH als Urheber. Kein Teil dieser Publikation darf ohne vorherige schriftliche Genehmigung des Herausgebers in irgendeiner Form oder mit irgendwelchen Mitteln, sei es elektronisch, mechanisch, durch Fotokopieren, Aufzeichnen oder auf andere Weise, reproduziert werden.
Seite 11: Umfang Der Lieferung
Umfang der Lieferung...
Seite 12 Umfang der Lieferung Umfang der Lieferung wallPen E2 Drucker mit 70 cm vertikaler Verlängerungsachse  Ein 7-Zoll-Android-Tablet  Vier Tintenflaschen à 200 ml (eine von jeder Farbe CMYK)  Eine Flasche mit 0,5l Druckkopf-Spülflüssigkeit  Sechs Transporttaschen (für die einzelnen Komponenten) ...
Seite 13: Informationen Zur Sicherheit
Informationen zur Sicherheit...
Seite 14: Mechanische Gefahren
Informationen zur Sicherheit Informationen zur Sicherheit Mechanische Gefahren Beim Betrieb des wallPen besteht die Gefahr, dass sich ungeschützte Teile kontrolliert bewegen. Der Drucker wallPen muss während des Betriebes stets vor unbefugtem Zugriff geschützt und gut überwacht werden. Der Not-Aus-Schalter muss jederzeit frei zugänglich sein! Der wallPen ist während des Betriebes stets zu sichern und zu überwachen.
Seite 15: Sicherheitsinformationen
UV-Farben und -Reiniger sind umwelt- und gesundheitsgefährdend. Bitte lesen Sie die Sicherheitsdatenblätter (MSDS) der Farben und Reinigungsflüssigkeiten. Der aktuelle Stand dieser Unterlagen steht auf service.wallpen.com zum Download zur Verfügung. Beachten Sie unbedingt die in diesen Gefahrenblättern angegebenen Gefahrenhinweise, Transport- und Lagerbedingungen, Warnhinweise und Spezifikationen für UV-Farben und Reinigungsflüssigkeiten!
Seite 16: Tintenflüssigkeit Ist Ätzend
 Unterschätzen Sie die Gefahr nicht! Nicht ausgehärtete UV-Tinte ist gefährlich! UV-Tinte und Reinigerpartikel sind gesundheitsgefährdend  Beim Drucken besteht die Gefahr, dass unausgehärtete Farbpartikel in die Luft gelangen.  Es besteht die Gefahr einer Vergiftung wallPen E2 | Benutzerhandbuch...
Seite 17: Uv-Tinte Ablaufdatum
Druckköpfen können die Folge sein. Gefahren durch UV-Licht Gefahr durch UV-Strahlung  Gefahr - UV-Strahlung!!!  Gefahr von schweren Hautverbrennungen  Im Bereich von weniger als 5 Metern um die Maschine immer eine UV- Schutzbrille tragen Version 2.0.4 | © 2016-2021 wallPen GmbH...
Seite 18: Entsorgung
UV-Schutzbrille in einem Abstand von weniger als 3 Metern direkt oder indirekt in das UV-Licht des Druckers blicken kann. Bedenken Sie beim Betrieb immer, dass die wallPen neugierige Menschen und auch Tiere geradezu magisch anzieht, die die bestehende Verletzungsgefahr durch UV- Strahlung nicht einschätzen können! Schirmen Sie daher den Druckbereich immer sehr...
Seite 19: Hardware
Hardware...
Seite 20: Komponenten
Hardware Hardware Komponenten Das wallPen E2 besteht aus den folgenden Komponenten: 1. Plattform (A) Grundrahmen mit zwei Antriebsrädern hinten und zwei gelenkten Rädern vorne. 2. Kabinett (B) Aluminium-Rahmensystem mit Schaltschrank. Die Einheit wird auf die Plattform gestellt und mit zwei Schrauben befestigt.
Seite 21 Komponenten 9. Tablet (J)- hier nicht abgebildet Android-Tablet zur Steuerung der wallPen. Version 2.0.4 | © 2016-2021 wallPen GmbH...
Seite 22: Montage
Montage 4.2.1 Grundlegende Montage Vergewissern Sie sich, bevor Sie mit dem Aufstellen beginnen, dass der wallPen genügend Platz hat, um den geplanten Druckvorgang durchzuführen. · Gibt es irgendwelche Hindernisse? · Ist die Deckenhöhe über den gesamten Druckbereich frei und zugänglich? ·...
Seite 23 Halten Sie den Schlitten - wie in der Abbildung gezeigt - ca. 3 cm über der Plattform gegen das Schaltschrankprofil. Dabei wird das Schlittenprofil durch zwei Passstifte geführt. Senken Sie nun den Schlitten vorsichtig auf die Plattform ab. Version 2.0.4 | © 2016-2021 wallPen GmbH...
Seite 24 Abbildung gezeigt - ca. 3 cm oberhalb des Schlittenprofils an das Schaltschrankprofil. Dabei wird die Achse durch zwei Fixierstifte geführt. Senken Sie die Grundachse vorsichtig auf das Schlittenprofil ab und ziehen Sie die Schraube "A" und dann die beiden Schrauben "B" leicht an. wallPen E2 | Benutzerhandbuch...
Seite 25 Verlängerungsachsen ca. 3 cm über die Grundachse, wie in der Abbildung gezeigt ... und senken Sie sie vorsichtig auf die Grundachse ab. Ziehen Sie die Schraube leicht an, wie in der Abbildung links dargestellt. Version 2.0.4 | © 2016-2021 wallPen GmbH...
Seite 26 Hardware Setzen Sie die Strebe in Position und ziehen Sie die beiden Schrauben leicht an. wallPen E2 | Benutzerhandbuch...
Seite 27 Montage Halten Sie die zweite Verlängerungsachse ca. 3 cm über der ersten Verlängerungsachse, wie in der Abbildung dargestellt ... Version 2.0.4 | © 2016-2021 wallPen GmbH...
Seite 28 Hardware ... und senken Sie sie vorsichtig auf die Basisachse ab. Ziehen Sie die Schraube leicht an, wie links abgebildet. Prüfen Sie, ob der NOT-AUS-Schalter (A) entriegelt und der Hauptschalter (B) ausgeschaltet ist. wallPen E2 | Benutzerhandbuch...
Seite 29 · Entfernen Sie die magnetische Metallabdeckung vor den Druckköpfen. · Öffnen Sie die linke vordere Klappe und lösen Sie alle vier/fünf weißen Kunststoffrohrschellen und halten Sie sie fest (A) und drücken Sie die Verriegelung in Pfeilrichtung Version 2.0.4 | © 2016-2021 wallPen GmbH...
Seite 30: Druckkopfeinheit Vorne
Druck wird später ruiniert. Bei zu starkem Druck besteht die Gefahr, dass der Druckkopf oder der Beutel beschädigt werden. · Führen Sie die oben genannten Schritte auch für die Farben durch. 4.2.2 Druckkopfeinheit vorne Befestigen Sie die Querprofilverlängerung am Querprofil. wallPen E2 | Benutzerhandbuch...
Seite 31 Ziehen Sie die Schraube leicht an, um die Druckkopfeinheit zu fixieren. Verlegen Sie das Kabel von der Schlitteneinheit zum Druckkopf wie in der Abbildung gezeigt, stecken Sie es an der Rückseite des Druckkopfes ein und verriegeln Sie es. Version 2.0.4 | © 2016-2021 wallPen GmbH...
Seite 32: Druckkopfeinheit Halb-Vorne
Drücken Sie den "Brake Release Button" mit der rechten Hand ..und halten Sie den "Brake Release Button" gedrückt, während Sie den Schlitten etwa 25 cm nach oben ziehen, wie links dargestellt. Schalten Sie den Netzschalter auf OFF. wallPen E2 | Benutzerhandbuch...
Seite 33 Abbildung gezeigt. Verlegen Sie das Versorgungskabel vom Schlitten zum Druckkopf wie in der Abbildung gezeigt, stecken Sie dann den Stecker in die hintere Druckkopfbuchse und verriegeln Sie ihn mit dem schwarzen Griff. Version 2.0.4 | © 2016-2021 wallPen GmbH...
Seite 34: Druckkopfeinheit Hinten
Ziehen Sie die beiden oben und unten in der Verlängerung integrierten Schrauben leicht an, um sie am Querprofil zu befestigen. Setzen Sie den Druckkopf wie abgebildet auf die beiden Aufnahmezapfen der Querprofilverlängerung Ziehen Sie die Schraube leicht an, um die Druckkopfeinheit zu fixieren. wallPen E2 | Benutzerhandbuch...
Seite 35 Montage Verlegen Sie das Kabel von der Schlitteneinheit zum Druckkopf wie in der Abbildung gezeigt, stecken Sie es an der Rückseite des Druckkopfes ein und verriegeln Sie es. Version 2.0.4 | © 2016-2021 wallPen GmbH...
Seite 36: Druckkopfeinheit Halb-Hinten
Bremse gelöst ist Drücken Sie den "Break Release"-Knopf mit der rechten Hand ..und halten Sie ihn gedrückt, während Sie den Schieber etwa 25 cm nach oben ziehen (siehe Abbildung links). Schalten Sie den Netzschalter auf OFF. wallPen E2 | Benutzerhandbuch...
Seite 37 Abbildung gezeigt. Verlegen Sie das Versorgungskabel vom Schlitten zum Druckkopf wie in der Abbildung gezeigt, stecken Sie dann den Stecker in die hintere Druckkopfbuchse und verriegeln Sie ihn mit dem schwarzen Griff. Version 2.0.4 | © 2016-2021 wallPen GmbH...
Seite 38: Demontage
Demontage 4.3.1 Druckkopfdemontage Wählen Sie "Shutdown" aus dem Hauptmenü der Software wallPen Control (siehe Kapitel "Software / wallPen Control / Einstellungen") Warten Sie ca. 10 Sekunden und schalten Sie das Gerät am Hauptschalter aus. Unabhängig davon, in welcher der vier möglichen Positionen die...
Seite 39 Sie bei der Demontage nach diesem Prinzip vor: · Lösen Sie die beiden Schrauben wie in der Abbildung links dargestellt. · Ziehen Sie die Verlängerung vorsichtig seitlich aus den Rastbolzen und verstauen Sie sie in ihrer Transporttasche. Version 2.0.4 | © 2016-2021 wallPen GmbH...
Seite 40 "Parkprofil" (C) Lassen Sie den Schlitten mindestens so weit nach unten gleiten, dass Sie das Schraubenloch an der Seite für die Demontage sicher erreichen, um die Schraube dort später zu lösen. wallPen E2 | Benutzerhandbuch...
Seite 41: Grundlegende Demontage
Ziehen Sie das Netzkabel (B) aus der Netzsteckdose und aus der hinteren linken Buchse der Plattform. Um das Netzkabel zu entfernen, ziehen Sie den kleinen Verriegelungshebel (1) nach oben, drehen Sie das Steckergehäuse um Version 2.0.4 | © 2016-2021 wallPen GmbH...
Seite 42 Sie den Stecker mit dem Kabel nach oben aus der Buchse (3). Lösen Sie die beiden Schrauben der Strebe, heben Sie sie vorsichtig nach oben und verstauen Sie sie in ihrer Transporttasche. Lösen Sie die Schraube der oberen Verlängerung. wallPen E2 | Benutzerhandbuch...
Seite 43 Lösen Sie die Schraube "A" und die beiden Schrauben "B". Heben Sie die Basisachse vorsichtig um ca. 3 Zentimeter an (A), schieben Sie sie vom Schaltschrank weg (B) und verstauen Sie sie in ihrer Transporttasche. Version 2.0.4 | © 2016-2021 wallPen GmbH...
Seite 44 Hardware Lösen Sie die beiden Schrauben (A und B). Heben Sie den Schlitten vorsichtig um ca. 3 Zentimeter ..vom Schaltschrank wegschieben und in der Transporttasche verstauen. wallPen E2 | Benutzerhandbuch...
Seite 45 Heben Sie den Schaltschrank vorsichtig und parallel nach oben, ohne ihn zu kippen, und verstauen Sie ihn in seiner Transporttasche. Heben Sie die Plattform an und verstauen Sie sie schließlich ebenfalls in ihrer Transporttasche. Version 2.0.4 | © 2016-2021 wallPen GmbH...
Seite 46: Transport
Verrutschen, Stöße oder Umkippen sehr schnell beschädigt werden. Passen Sie gut auf! :-) Behandeln und pflegen Sie Ihr wallPen gut! Das Gerät ist ein empfindliches technisches Gerät und kann schnell Schaden nehmen, wenn es grob oder mit zu wenig Sorgfalt behandelt wird.
Seite 47 Verwenden Sie diese Tücher nicht zur Reinigung der Druckkopfdüsen! Versuchen Sie, ein ähnliches Produkt in Ihrem Land zu finden oder kaufen Sie diese Tücher direkt von wallPen oder von Ihrem wallPen Partner. Version 2.0.4 | © 2016-2021 wallPen GmbH...
Seite 49: Software
Software...
Seite 50: Wallpen Processor
Software Software wallPen Processor Alle Bilder, die mit dem wallPen gedruckt werden sollen, müssen mit dem "wallPen Processor" vorbereitet werden. Bei dieser Software handelt es sich um einen von wallPen Deutschland entwickelten "Raster Image Processor" ("RIP"), der Bitmap-Dateien auswertet, in die benötigten Farbkanäle ("CMYK") umwandelt und aufteilt und diese Kanäle so rastert, dass die Tintentropfen auf dem Bedruckstoff später zu einem...
Seite 51: Der Splash-Screen
CMYK, RGB oder RGB(A) · Komprimierung: · Farbtiefe: 8 bit · Ebenen: Keine · Auflösung: 300 DPI Der Splash-Screen Beim Start der Software wird ein Begrüßungsbildschirm angezeigt. Während der Anzeige wird das System initialisiert. Version 2.0.4 | © 2016-2021 wallPen GmbH...
Seite 52: Nach Dem Ersten Start
Software Nach dem ersten Start Nach dem ersten Start der Software muss eine Voreinstellung für mindestens einen Drucker erstellt werden. Wählen Sie dazu "Add a new preset" und geben Sie einen passenden Namen ein. wallPen E2 | Benutzerhandbuch...
Seite 53 Sie nur die Standardzeichen "A-Z", "a-z", "0 bis 9", den Unterstrich "_" und den Bindestrich "-" verwenden. Sobald die neue Voreinstellung in der Liste angezeigt wird, wählen Sie "Bearbeiten". Das folgende Dialogfeld wird angezeigt: Version 2.0.4 | © 2016-2021 wallPen GmbH...
Seite 54 D - Horizontale Kalibrierung - Diese Einstellung ist veraltet und kann für das Modell wallPen E2 ignoriert werden. Ein besseres Verfahren zur Kalibrierung des Druckers finden Sie im Kapitel "Software | wallPen Control". In diesem Abschnitt wird erklärt, wie man das Gerät unter Berücksichtigung des genauen Raddurchmessers kalibriert, so dass beide horizontalen Kalibrierungseinstellungen auf 1000 belassen werden können.
Seite 55 Bildern passen sollte. Eine bessere Vorgehensweise zur Kalibrierung des Druckers finden Sie im Kapitel "Software | wallPen Control". In diesem Abschnitt wird erklärt, wie Sie das Gerät unter Berücksichtigung des exakten Raddurchmessers kalibrieren können, so dass beide horizontalen Kalibrierungseinstellungen auf 1000 belassen werden können.
Seite 56: Der Hauptbildschirm
- Wählen Sie die gewünschte Sprache für die Benutzeroberfläche. Derzeit werden die folgenden Sprachen unterstützt: Bulgarisch, Dänisch, Deutsch, Englisch, Französisch, Griechisch, Italienisch, Litauisch, Niederländisch, Norwegisch, Polnisch, Portugiesisch, Rumänisch, Russisch, Slowenisch, Slowakisch, Spanisch, Schwedisch, Tschechisch und wallPen E2 | Benutzerhandbuch...
Seite 57 Processor Türkisch. Wenn Ihre Sprache noch nicht verfügbar ist und Sie uns helfen möchten, kontaktieren Sie uns bitte direkt oder über Ihren wallPen Partner. Es ist einfach, neue Sprachen hinzuzufügen und wird uns sehr helfen, die Software entsprechend zu verbessern.
Seite 58 Software H - Info - Zeigt Informationen über den wallPen Processor, die verbleibende Zeit Ihrer Lizenz und einen Link zu rechtlichen Informationen über die verwendeten Drittanbieterlizenzen an. B - Bild laden - Öffnet einen betriebssystemspezifischen Dialog zur Auswahl eines Bildes für die Berechnung. Diese Funktion ist identisch mit der Möglichkeit, ein Bild in den oberen linken Bereich des Hauptbildschirms von wallPen Processor zu ziehen und dort abzulegen.
Seite 59 Bild nativ verarbeitet und es werden keine weiteren Farbanpassungen vorgenommen. Die Darstellung der Farben wird gerastert und nach einer mathematischen Logik berechnet. Manche Skizzen, Comics und Zeichnungen erscheinen ohne "ICC-Verarbeitung" etwas intensiver und kräftiger, allerdings mit möglicherweise Version 2.0.4 | © 2016-2021 wallPen GmbH...
Seite 60 "Knowledge Base / Download"-Sektion auf https://service.wallpen.com herunterladen, aber Sie sind auch herzlich eingeladen, eigene Profile, die Sie auf verschiedenen Substraten und in verschiedenen Umgebungen gemessen und erstellt haben, für die öffentliche Nutzung durch andere wallPen -Nutzer zur Verfügung zu stellen. G - Druckeinstellungen a - Multi-Pass-Druck - Wählen Sie, ob das Design in einem, zwei, vier oder acht...
Seite 61 Druck, aber die Tintentropfen werden nicht so präzise aufgetragen und es kann zu einem leichten Versatz der Tropfen kommen. In den Druckeroptionen (siehe Abschnitt "Software - wallPen Control") kann ein Ausgleichswert diesen Versatz nahezu eliminieren, so dass die meisten Motive bidirektional gedruckt werden.
Seite 62: Wallpen Control
Gerät bei der Lenkreferenzierung vom Schienensystem abrutschen und beschädigt werden. Wenn Sie die richtige Konfiguration ausgewählt haben, wählen Sie unten rechts "WEITER", um zum Positionierungsdialog zu gelangen. (siehe Kapitel "Software / wallPen Steuerung / Positionierung" unten) wallPen E2 | Benutzerhandbuch...
Seite 63: Positionierung
Ziehen Sie die Kreis nach rechts (+), um den Druckkopf vom Substrat weg zu bewegen. F - Drücken Sie die Taste (-), um den Drucker schrittweise näher an das Substrat heranzuführen. Jede Berührung der Taste bewegt den Druckkopf um 0,5 mm. Version 2.0.4 | © 2016-2021 wallPen GmbH...
Seite 64 N - Ermöglicht das präzise Anfahren einer frei definierbaren vertikalen Position. Geben Sie die gewünschte Position in Millimetern ein und drücken Sie OK. O - Weiter zur Bildauswahl und zum Druckdialog (siehe Kapitel "Software / wallPen Steuerung / Druck" unten) wallPen E2 | Benutzerhandbuch...
Seite 65: Drucken
F - Aktuelle Position der Druckkopfeinheit in Millimetern über dem Boden. G - Aktueller Abstand der Druckkopf-Düsenplatte vom Substrat. Dieser Wert sollte bei einem flachen und senkrechten Bedruckstoff im Bereich von ca. 7 bis 8 mm liegen. Version 2.0.4 | © 2016-2021 wallPen GmbH...
Seite 66 Druckdialog kann der Druckauftrag jederzeit angehalten, fortgesetzt oder abgebrochen werden. Eine Alternative zu den genannten Software-Befehlen "PAUSE" / "RESUME" / "CANCEL" besteht nach wie vor in der Betätigung des schwarzen Hardware- Tasters auf der Frontplatte des wallPen E2 | Benutzerhandbuch...
Seite 67 Durch einmaliges kurzes Drücken der Taste wird ein Druck angehalten oder ein angehaltener Druck fortgesetzt. Wird die Taste länger als zwei Sekunden gedrückt gehalten, wird der Druck abgebrochen, wenn sie losgelassen wird. Dieser Abbruch ist nicht umkehrbar. Version 2.0.4 | © 2016-2021 wallPen GmbH...
Seite 68: Einstellungen
Software 5.2.4 Einstellungen A - Drucker verschieben - Wechselt in den Dialog zur Positionierung des Druckers (siehe Kapitel "wallPen Steuerung / Positionierung") B - Druckereinstellungen a - Stellen Sie die Tintentemperatur in Celsius für jede einzelne Farbe ein. Die Standardtemperatur für wallPen Tinte beträgt 47°C.
Seite 69 Tropfen zur Stabilisierung/Vergrößerung abgefeuert werden. Hier hat sich eine Einstellung von 3 bewährt, alternativ kann auch mit 2 oder 4 Schusszahlen gedruckt werden, wenn es für das jeweilige Substrat sinnvoll oder gewünscht ist. Version 2.0.4 | © 2016-2021 wallPen GmbH...
Seite 70 Sie uns bitte und wir werden die Möglichkeiten prüfen, sie hinzuzufügen. Wir danken Ihnen! D - wallPen Control - Mit dieser Funktion können Sie für eine bestimmte Zeit (3 Sekunden) Tinte ausstoßen, um zu überprüfen, ob die Druckköpfe ordnungsgemäß...
Seite 71: Bedienung
Bedienung...
Seite 72: Grundlegender Ablauf
Schieben Sie keine Achse gegen die Motorkraft! 3. Vergewissern Sie sich, dass der NOT-AUS-Schalter nicht gedrückt ist. 4. Schließen Sie den wallPen mit dem mitgelieferten Netzkabel an eine Steckdose mit Fehlerstromschutzschalter (FI-Schalter) an. 5. Schalten Sie das Gerät am Hauptschalter ein.
Seite 73: Bewährte Vorgehensweisen
Mit Druckern der neuesten Generation haben wir sehr akzeptable Ergebnisse im 4- Pass-Druck mit 600 DPI horizontal und 720 DPI vertikal erzielt. Diese Einstellung ist in vielen Fällen ein akzeptables Verhältnis zwischen Qualität und Geschwindigkeit. Version 2.0.4 | © 2016-2021 wallPen GmbH...
Seite 74: Ergebnisse Nicht Zufriedenstellend
Ist das Bild selbst von guter Qualität? Ein schlechter Input führt in der Regel zu · einem schlechten Output! Haben Sie versucht, das gleiche Bild mit verschiedenen Einstellungen im wallPen · Processor zu berechnen? Mehr/weniger Intensität? ICC-Profile an/aus? Ist die Tintenheizung gut eingestellt? Funktionieren alle Heizungen? Ist die ·...
Seite 75: Arbeiten Mit Dem Referenzpunkt
· Wenn alle oben genannten Vorschläge nicht zum Erfolg führen, dann schreiben Sie bitte auf service.wallpen.com ein Ticket und fügen Sie diesem möglichst genaue Informationen über das Problem und Ihre bisherigen Maßnahmen zur Lösung des Problems bei. Wenn Sie uns Druckdaten oder Motive schicken möchten und diese zu groß...
Seite 76 Dieses Beispiel zeigt ein Ergebnis mit einem horizontalen Abstand von 5,4 cm und einem vertikalen Abstand von 8,0 cm. 7. Notieren Sie sich die von Ihnen ermittelten Werte als Referenz. Sie können sie auch in diese Tabelle eintragen: Datum Maschine Horizontaler Abstand Vertikaler Abstand wallPen E2 | Benutzerhandbuch...
Seite 77: Ein Bild Exakt Positionieren
Bildstartpunktes (in unserem Beispiel 8 cm). 5. Bewegen Sie den Drucker und setzen Sie den Laserpunkt des Druckers genau auf die entsprechende Markierung. 6. Drucken Sie Ihr Bild wie gewohnt aus. Version 2.0.4 | © 2016-2021 wallPen GmbH...
Seite 78: Wand-Zu-Wand-Druck
Bild - teilweise überlappend (Ein-/Ausblendung) - über das linke Bild zu drucken und schließlich bis zum rechten Ende fertigzustellen. Der Wand-zu-Wand-Druck erfordert daher einige Vorarbeiten in der Grafiksoftware. In diesem Beispiel verwenden wir Adobe PhotoShop mit dem obigen Bild. wallPen E2 | Benutzerhandbuch...
Seite 79 Bildschirm ausgeblendet und der rechte Bildschirm eingeblendet werden soll. 3. Duplizieren Sie die Ebene mit dem Bild und benennen Sie eine Ebene "links" und die andere "rechts". 4. Legen Sie "Weiß" (C=0, M=0, Y=0, K=0) als Vordergrundfarbe fest. Version 2.0.4 | © 2016-2021 wallPen GmbH...
Seite 80 6. Schalten Sie die Ebene "rechts" auf unsichtbar und aktivieren Sie die Ebene "links". 7. Klicken Sie mit dem Mauszeiger irgendwo auf die rechte Hilfslinie (der blaue Punkt im Bild unten) und halten Sie ihn gedrückt. wallPen E2 | Benutzerhandbuch...
Seite 81 Hilfslinie und ein Drittel rechts von der linken Hilfslinie, wie im Bild oben gezeigt. 9. Das Ergebnis sieht dann etwa so aus... 10. Schalten Sie nun die Ebene "links" auf unsichtbar und aktivieren Sie die Ebene "rechts" ..Version 2.0.4 | © 2016-2021 wallPen GmbH...
Seite 82 Sie die dann angezeigte Linie in einem Bereich etwa zwei Drittel rechts von der linken Hilfslinie und ein Drittel links von der rechten Hilfslinie, wie im Bild oben gezeigt. 14. Das Ergebnis sieht dann etwa so aus... wallPen E2 | Benutzerhandbuch...
Seite 83 17. Wählen Sie in Photoshop "Bearbeiten / Zuschneiden rückgängig machen", um den vorherigen Zustand wiederherzustellen. 18. Schalten Sie die Ebene "rechts" auf unsichtbar und aktivieren Sie die Ebene "links" wieder. Version 2.0.4 | © 2016-2021 wallPen GmbH...
Seite 84 20. Zoomen Sie an die Stelle, an der die linke Hilfslinie auf den unteren Rand des Bildes trifft. 21. Markieren Sie diese Stelle in Photoshop mit Radiergummi oder Pinsel, indem Sie einen kleinen Bereich markieren, entfernen oder einfärben. wallPen E2 | Benutzerhandbuch...
Seite 85 - nach dem Druck des linken Bildes - dazu dient, den Startpunkt des rechten Bildes genau zu bestimmen. 22. Speichern Sie das Ergebnis als "left.png". 23. Verarbeiten Sie nun beide Bilder im wallPen Processor. Version 2.0.4 | © 2016-2021 wallPen GmbH...
Seite 86: Vorgehen Am Drucker
31. Schieben Sie nun den Drucker so weit zurück, dass sich der Laserpunkt im Bereich der Referenzpunktmarkierung befindet. 32. Positionieren Sie nun die wallPen so genau wie möglich mit dem Laserpunkt in der Bleistiftmarkierung. Achten Sie darauf, dass das Gerät wieder sehr genau parallel zur Wand steht.
Seite 87: So Hoch Wie Möglich Drucken
8. Deaktivieren Sie die Simulation und starten Sie den Druck erneut. Der Schlitten bewegt sich nun bis zum äußersten physikalischen Ende der vertikalen Achse und druckt das Bild so hoch wie möglich an die Wand. Version 2.0.4 | © 2016-2021 wallPen GmbH...
Seite 89: Farbmanagement
Farbmanagement...
Seite 90 Anforderungen und Herausforderungen, die der Inkjet-Wanddruck mit sich bringt. Diese sollten Sie nicht unterschätzen und zumindest grundsätzlich verstehen. So lernen Sie mit der Zeit, wie Sie in bestimmten Fällen die richtigen Schlüsse ziehen und dann auf möglichst vielen unterschiedlichen Oberflächen perfekte Druckergebnisse liefern. wallPen E2 | Benutzerhandbuch...
Seite 91: Farbmodelle
Farbmodelle Wie die meisten Offset-, Laser- und Tintenstrahldrucker benötigt auch die wallPen CMYK-Farben, um zu arbeiten. Aber warum? Schauen wir uns die Unterschiede zwischen den beiden gebräuchlichsten Farbmodellen "RGB" und "CMYK" genauer an, um den Grund besser zu verstehen, warum die meisten Drucker CMYK und die meisten Monitore RGB verwenden...
Seite 92: Das Rgb-Farbmodell
Aber was ist mit Druckern? Von Druckern wird in der Regel erwartet, dass sie auf einem weißen (oder zumindest hellen) Hintergrund drucken, so dass ein additives Farbmodell wie RGB nicht funktionieren würde und keine aussagekräftigen Ergebnisse möglich sind. wallPen E2 | Benutzerhandbuch...
Seite 93: Das Cmyk-Farbmodell
Da die Mischung aus Gelb, Cyan und Magenta jedoch kein "tiefes Schwarz" ergibt, sondern eher ein tiefes Dunkelbraun, wird Schwarz als vierte Farbe verwendet. Aus diesem Grund steht der Buchstabe "K" in CMYK nicht für "blacK", sondern für"Key", da "Black" als "unterstützende Farbe" angesehen wird. Version 2.0.4 | © 2016-2021 wallPen GmbH...
Seite 94: Farbräume
Farbmanagement Farbräume wallPen E2 | Benutzerhandbuch...
Seite 95 Farbraums darstellen. Ein solcher Bereich wird als "Farbraum" bezeichnet. Es ist hilfreich, die grundlegenden Zusammenhänge zu verstehen, um die Grenzen der verschiedenen Farbräume und die Gründe für ihre Grenzen besser zu verstehen. Version 2.0.4 | © 2016-2021 wallPen GmbH...
Seite 96: Der Rgb-Farbraum
ähnlichen Grünton dargestellt wird, der dem gewünschten Grün so nahe wie möglich kommt. In der Praxis kommen jedoch viele Farbtöne, die dargestellt werden, nur sehr nahe an das Ziel heran und das Bild wird zu einem Kompromiss! wallPen E2 | Benutzerhandbuch...
Seite 97: Der Cmyk-Farbraum
Um unangenehme Überraschungen zu vermeiden, sollten Sie immer einen gut kalibrierten Monitor verwenden und in PhotoShop unter dem Menüpunkt "Ansicht" die Option "Proof-Farben" auf "CMYK arbeiten" einstellen (siehe auch Kapitel "Farbmanagement | Farbkorrektur"). Version 2.0.4 | © 2016-2021 wallPen GmbH...
Seite 98: Icc Profile
Um einen Monitor zu kalibrieren, wird eine Farbmesssystem-Software benötigt, die eine bestimmte Farbe auf dem Monitor anzeigt, ein separates Farbmessgerät, das den Farbton des Bildschirms misst, mit der erwarteten Farbe vergleicht, eventuelle Unterschiede ausgleicht und in einer Kompensationstabelle abspeichert. Dieser wallPen E2 | Benutzerhandbuch...
Seite 99 Die Dokumentation der Software "ArgyllCMS" unter http://www.argyllcms.com/doc/ArgyllDoc.html gibt einen tiefen technischen Einblick in die vielen Möglichkeiten und den Einfluss der Farbkorrektur auf das Druckergebnis. Eine Sammlung von universell einsetzbaren ICC-Profilen finden Sie auch auf unserer Service-Website unter https://service.wallpen.com. Version 2.0.4 | © 2016-2021 wallPen GmbH...
Seite 100: Punktezuwachs
Ergebnisse. Ohne Korrektur der Tonwertzunahme erscheint ein Druckergebnis oft zu dunkel. Eine auf den ersten Blick logisch erscheinende Korrektur durch Reduzierung der Intensität im wallPen Processor verblasst das Bild nicht nur in den Mitteltönen, sondern insgesamt. Besser ist es, die Korrektur entweder einem geeigneten ICC-Profil zu überlassen oder sie "manuell"...
Seite 101 Punktezuwachs Die "Kurven"-Funktion in Photoshop CC... Die "Kurven"-Funktion in Affinity Photo... Version 2.0.4 | © 2016-2021 wallPen GmbH...
Seite 103: Tintensystem
Tintensystem...
Seite 104: Tintensystem Und Luft
Tintensystem Tintensystem Tintensystem und Luft Das wallPen Ink System wurde speziell entwickelt, um die zuverlässigste Tintenversorgung auf engstem Raum zu gewährleisten und gleichzeitig das Nachfüllen der Tinte so einfach wie möglich zu gestalten. Ohnehin hat die Tintenversorgung in der Regel einen Hauptfeind: LUFT ! Wenn sich Luftblasen im Leitungssystem befinden, ist der Ausfall einer oder mehrerer Düsen sehr wahrscheinlich.
Seite 105: Behandlung Der Druckkopfeinheit Vor Jedem Neuen Druckauftrag
Behandlung der Druckkopfeinheit vor jedem neuen Druckauftrag Wenn die wallPen längere Zeit nicht benutzt wird, wenn sich der Luftdruck stark ändert oder wenn die Druckkopfeinheit während des Transports geschüttelt wird, können selbst kleine Mengen Luft durch die Düsen in das Tintensystem gelangen. In jedem Fall müssen Sie vorsichtig ein staubfreies Tuch vor jeden Druckkopf falten und halten,...
Seite 106: Tinte Nachfüllen
Tinte mehr verschießen. Daher ist es sehr wichtig, die Luft von den Druckköpfen fernzuhalten. Der wallPen E2 verwendet Aluminiumbeutel als Tanks, die aus Flaschen auf der Rückseite des Druckkopfgehäuses sauber und schnell nachgefüllt werden können. Gehen Sie wie folgt vor: 1.
Seite 107 Farbe im falschen Beutel bedeutet, dass der Beutel und der gesamte Schlauch vom hinteren Anschluss bis zum Druckkopf ausgetauscht und die falsche Tinte durch Spülen vollständig aus dem Druckkopf entfernt werden muss. Version 2.0.4 | © 2016-2021 wallPen GmbH...
Seite 109: Service
Service...
Seite 110: Wartung
Laufleistung von ca. 2000 km oder nach 12 Monaten - je nachdem, was zuerst eintritt - abgeschmiert werden, um Abrieb und Reibung zu vermeiden und einen reibungslosen Lauf zu gewährleisten. Verwenden Sie nur das von wallPen gelieferte Schmierfett und die mitgelieferte Fettpresse.
Seite 111 Schraube per Inbusschlüssel wieder ein. 7. Wiederholen Sie diesen Vorgang nach einer Laufleistung von etwa 2000 km oder wenn Sie den Eindruck haben, dass der Schlitten trocken und rau läuft. Besser zu oft als zu selten! Version 2.0.4 | © 2016-2021 wallPen GmbH...
Seite 112: Pflege Des Zahnriemens
Riemen deutlich zu straff (> 230 Hz) gespannt ist, kann das Motorlager mit der Zeit beschädigt werden. Ist die Riemenspannung zu gering (< 190 Hz), kann die gesamte Plattform Spiel haben, was sich sehr negativ auf die Druckergebnisse auswirken kann. wallPen E2 | Benutzerhandbuch...
Seite 113 - sollten Sie auch prüfen, ob die hintere Achslagerung um das U-Profil noch ausreichend geschmiert ist. Wenn die Führung trocken läuft, streichen Sie etwas handelsübliches Maschinenfett um die Achsführung. Bringen Sie die obere Abdeckung wieder an. Version 2.0.4 | © 2016-2021 wallPen GmbH...
Seite 114: Bremse Der Vertikalen Achse Lösen
Service 9.1.5 Bremse der vertikalen Achse lösen Der wallPen E2 ist mit einer hochwertigen Motorbremse am Vertikalantrieb ausgestattet. Im stromlosen Zustand ist die Bremse geschlossen, sie blockiert also den Motor. Dadurch wird verhindert, dass bei einem Stromausfall die gesamte Schlitteneinheit einschließlich des Druckkopfes herunterfällt und möglicherweise bleibende Schäden oder sogar Verletzungen verursacht.
Seite 115: Kalibrierung
Die Datei "E2-Calibration_3x6_1x_300x300_bi.wallpen" kann direkt auf dem Gerät gedruckt werden, aber wenn die Datei "E2-Calibration.tif" verwendet wird, bearbeiten Sie dieses Bild im wallPen Processor, indem Sie alle vier Werte für "Horizontale Kanalverschiebung" in den Einstellungen unter "Voreinstellungen/Bearbeiten/Horizontale Kanalverschiebung" auf 0 (Null) setzen:...
Seite 116 Service Dann wird das Bild "E2-Calibration.tif" per Drag & Drop in den Prozessor geladen und die Werte für Intensität, ICC und Druckparameter werden wie in der Abbildung gezeigt eingestellt: Vergewissern Sie sich, dass "ICC-Farbtransformation" deaktiviert ist, verarbeiten Sie das Bild, kopieren Sie die entsprechende ".wallpen"-Datei auf ein Flash-Laufwerk und laden Sie sie auf Ihren wallPen Drucker.
Seite 117 Null (0) und nur die Werte in der Skala für Magenta, Gelb und Key dort müssen entsprechend eingegeben werden. In diesem Beispiel wäre der korrekte Kalibrierungswert für Magenta +5 : Im Wallpen Processor wird so der ermittelte Wert für die jeweilige Farbe eingetragen: Version 2.0.4 | © 2016-2021 wallPen GmbH...
Seite 118 Werte negativ sein müssen, wenn sie unterhalb von Cyan liegen sollten. Wenn z.B. Magenta aufwärts (G) mit Cyan bei minus 3 ausgerichtet ist, dann subtrahieren Sie die ermittelte 3 vom Cyan-Referenzwert von 10 und geben Sie bei den Einstellungen für Magenta aufwärts "7" ein. wallPen E2 | Benutzerhandbuch...
Seite 119: Austausch Eines Druckkopfes
Sobald beide Rahmen entriegelt sind, lassen sich die FCC-Kabel leicht aus den Anschlüssen herausziehen. Legen Sie die abgewinkelte Platine beiseite, bis der neue Druckkopf montiert werden kann. Entfernen Sie die beiden M3-Schrauben an der linken und rechten Vorderseite des entsprechenden Druckkopfes vollständig. Version 2.0.4 | © 2016-2021 wallPen GmbH...
Seite 120 Buchsenleiste gedrückt wird und nicht mit einer Stiftreihe versetzt montiert wird. Stecken Sie das 4-polige Kabel für die Heizung in die entsprechende Buchse auf der linken Seite der abgewinkelten Platine. Schließen Sie die Klappe des Elektronikfachs wallPen E2 | Benutzerhandbuch...
Seite 121: Wifi-Netzwerkverbindung
Generell läuft das wallPen auf einem Unix-32-Bit-Betriebssystem, basierend auf einem ARM-Prozessor mit 4GB RAM und einem internen 256GB USB3-Flash-Laufwerk. Beim Booten stellt der wallPen E2 einen Wifi Access Point (AP) zur Verfügung, über den das Gerät per Webbrowser bedient wird. Der Standardbetrieb erfolgt über ein Android-Tablet, welches per Wifi mit dem Unix-System verbunden ist.
Seite 122 Service Um sich mit dem wallPen WiFi-Netzwerk zu verbinden, beachten Sie bitte, dass die IP- Adresse für die Verbindung mit dem Router 192.168.0.1:9000 und das Standard-WiFi- Verbindungspasswort "printingonwalls" lautet. Mit den oben genannten Einstellungen können Sie auch Webbrowser auf Tablets, Smartphones oder Laptops verwenden, um sich mit dem Gerät zu verbinden und es zu...
Seite 125: Verschiedenes
Verschiedenes...
Seite 126: 10.1 Geeignete Substrate
Substrate Ein großer Vorteil des UV-Drucks ist die große Bandbreite an Substraten, die problemlos bedruckt werden können. Die wallPen UV-Tinte eignet sich besonders für den Innendruck, da sie laut Hersteller nur wenige chemische Weichmacher enthält und daher kaum ausdünstet. Grundsätzlich ist anzuraten jedes Substrat vor dem Druck gründlich auf seine Eignung zu prüfen.
Seite 127: Drucken Im Freien
Nicht geeignet für den UV-Druck ist Stoff, Papier, Pappe oder Leder, obwohl Kunden auch diese Materialien bereits erfolgreich bedruckt haben. Hier sollte geprüft werden, ob wasserbasierte Tinte besser geeignet ist, diese kann mit dem wallPen E2 auch verdruckt werden. Drucken im Freien Der Druck im Freien stellt weitaus größere Herausforderungen da als der Druck in...
Seite 128: 10.2 Wallpen Glass Magic
Verschiedenes 10.2 wallPen Glass Magic Wann sollte Glass Magic verwendet werden? wallPen Glass Magic wird auf glatten, nicht saugfähigen Oberflächen wie Glas oder einigen Keramikfliesen verwendet. Was bewirkt Glass Magic? wallPen Glass Magic zerstört die Sauerstoffschicht auf Oberflächen. Dies schafft die optimale Grundlage dafür, dass UV-Farben fest und dauerhaft auf dem Untergrund...
Seite 129: Arbeitsanweisung
7. Nach etwa 24 Stunden ist die UV-Tinte vollständig ausgehärtet. Wie kann ein Druck wieder entfernt werden? Eine einfache und effektive Möglichkeit, die mit wallPen Glass Magic auf eine glatte Oberfläche aufgetragene UV-Tinte zu entfernen, ist die Verwendung eines Keramikfeldschabers oder einer herkömmlichen Rasierklinge. Bei der Verwendung von Lösemitteln besteht die Gefahr, dass die gelöste UV-Farbe verschmiert, was die...
Seite 130: 10.3 Empfohlene Software
Verschiedenes 10.3 Empfohlene Software Wir haben gute Erfahrungen mit einigen Softwareprodukten gemacht, die uns bei unserer täglichen Arbeit mit der wallPen oft helfen. Hier stellen wir Ihnen einige dieser Tools vor... Benvista PhotoZoom Pro Einige Gedanken zu "Auflösung" & "DPI"...
Seite 131 Mit dieser Viewer-Software können auch sehr große Bilddateien betrachtet werden. https://www.irfanview.com Die Lizenz ist für die nicht-kommerzielle Nutzung kostenpflichtig. Wenn Sie Interesse am Kauf haben, wenden Sie sich bitte direkt an den Autor. Version 2.0.4 | © 2016-2021 wallPen GmbH...
Seite 132: 10.4 Technische Daten
80 x 60 x 170 / 400 cm (B x T x H) Gesamtgewicht: 84 kg (inkl. Verbrauchsmaterial) Garantie: 12 Monate Versand: Versand per Luftfracht auf einer Europalette Versandabmessungen: 120 x 80 x 60 cm Versandgewicht: ca. 120 kg wallPen E2 | Benutzerhandbuch...
Seite 133: Änderungsprotokoll
Änderungsprotokoll...
Seite 134 2.0.0 11. September 2021 · Erste Veröffentlichung 2.0.1 15. September 2021 · Ergänzungen 2.0.2 - 2.0.3 22. September 2021 · Kapitel "Drucken" hinzugefügt · Kapitel "Austausch eines Druckkopfes" hinzugefügt 2.0.4 23. September 2021 · Diverse Korrekturen wallPen E2 | Benutzerhandbuch...
