Inhaltszusammenfassung für IntelliSense BH SENS DT47

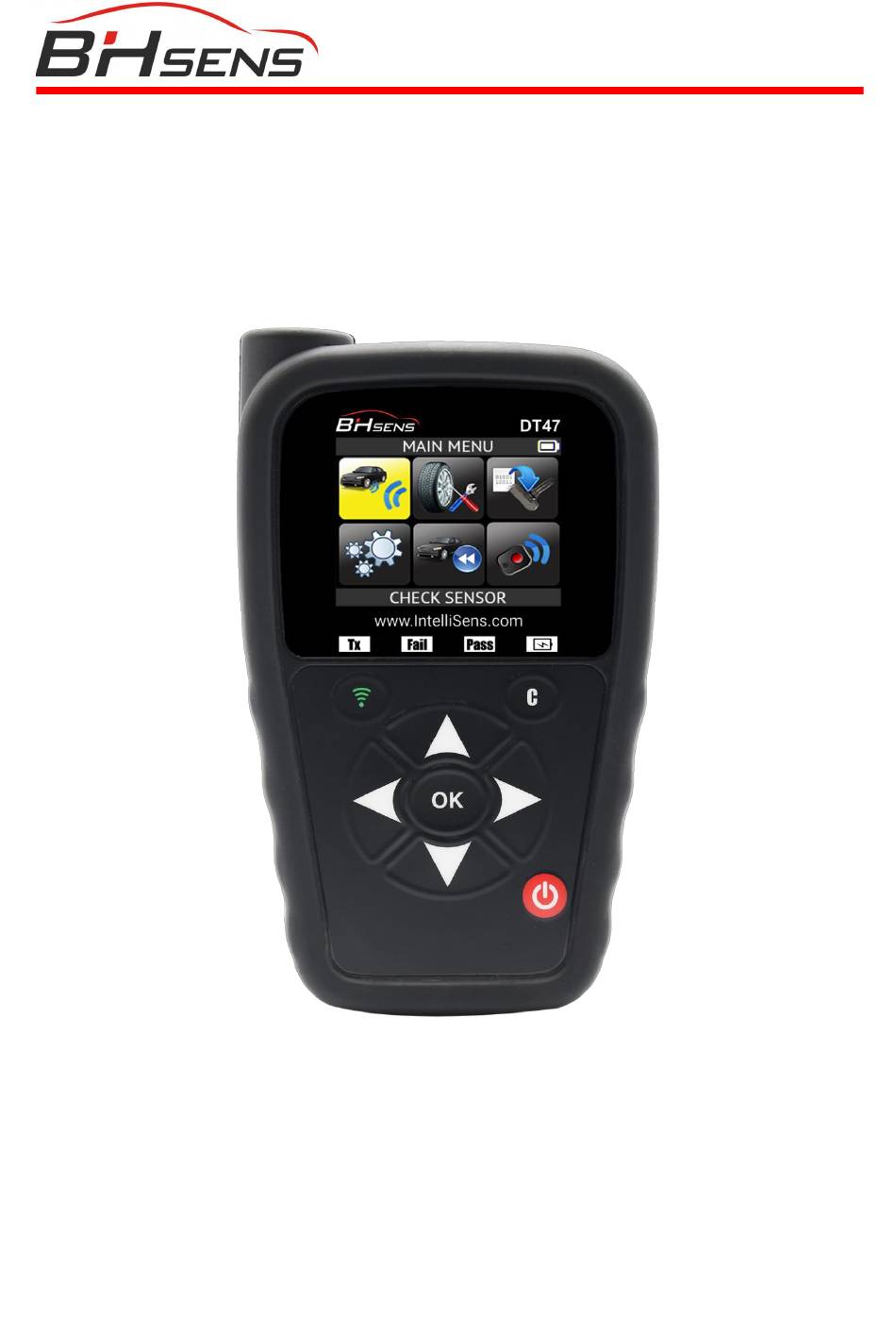

- Seite 1 BENUTZERHANDBUCH BH SENS DT47 www.intellisens.com...
- Seite 2 Aufgrund ständiger Verbesserungen können die in diesem Benutzerhandbuch enthaltenen Informationen, die Funktionen und das Design dieses Geräts ohne vorherige Ankündigung geändert werden. Bitte stellen Sie sicher, dass Ihr BH SENS DT47 immer auf dem neuesten Stand ist. Lesen Sie das entsprechende Kapitel, um zu erfahren, wie Sie Ihre Gerätesoftware aktualisieren können.
- Seite 3 DT47 - Benutzerhandbuch INHALTSVERZEICHNIS ÜBERARBEITUNG DES BENUTZERHANDBUCHS ............1 EINFÜHRUNG ........................4 1. SPEZIFIKATIONEN ..........................4 2. WICHTIGE SICHERHEITSHINWEISE ....................6 3. DT47 ÜBERBLICK ..........................8 3.1. Lichter ............................8 3.2. Steckverbinder ..........................8 4. FUNKTIONSTASTEN .......................... 9 5. EINSCHALTEN ............................ 9 6.
- Seite 4 DT47 - Benutzerhandbuch EINSTELLUNGEN ......................29 1. MENÜ EINSTELLUNGEN ......................... 29 1.1. Einstellungen für Einheiten ändern .................... 30 1.2. Formateinstellungen ändern ...................... 30 1.3. Ändern Sie die Einstellungen für "Summer ein"................ 31 1.4. Einstellungen für die automatische Abschaltung ändern............32 1.5.
- Seite 5 DT47 - Benutzerhandbuch EINFÜHRUNG 1. SPEZIFIKATIONEN Stromversorgung 3.000 mAh wiederaufladbarer Lithium-Polymer-Akku Lebensdauer Ungefähr 300 Aktivierungen pro voller Ladung Batterie Größe (H x B x T) 174 mm x 97 mm x 36 mm (6.850 in x 3.818 in x 1.417 in) ohne Gummi 176 mm x 109 mm x 43 mm (6,929 in x 4,291 in x 1,692 in) mit Gummi...
- Seite 6 DT47 - Benutzerhandbuch RDKS-Gerät Universal- Ladegerät Inhalt des Produkts: USB-B-Kabel OBDII-Kabel Europa: Huf Baolong Elektronik Bretten GmbH Gewerbestr. 40, D-75015 Bretten, Deutschland Tel.: + 49 (0) 7252 56 77 990, Fax: +49 (0) 7252 970 5010 E-Mail: support@intellisens.com Web: www.intellisens.com USA/Kanada: Huf Baolong Electronics North America Corp.
- Seite 7 DT47 - Benutzerhandbuch 2. WICHTIGE SICHERHEITSHINWEISE Nicht wegwerfen. Bewahren Sie es für spätere Zwecke auf. Bitte beachten Sie, dass Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Einhaltung der Vorschriften verantwortlichen Partei genehmigt wurden, dazu führen können, dass der Benutzer die Berechtigung zum Betrieb des Geräts verliert. Hinweis: Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B gemäß...
- Seite 8 DT47 - Benutzerhandbuch WARNUNG: Dieses Produkt sendet elektromagnetische und elektronisch erzeugte Wellen aus, die den sicheren Betrieb von Herzschrittmachern beeinträchtigen können. Personen, die einen Herzschrittmacher haben, sollten dieses Produkt nicht verwenden. Lesen Sie die Garantie-, Sicherheits-, FCC-Erklärungen und Recycling- Informationen am Ende dieses Benutzerhandbuchs.
- Seite 9 DT47 - Benutzerhandbuch Um die Brandgefahr zu verringern, darf das Gerät nicht in der Nähe von offenen Behältern oder brennbaren Flüssigkeiten betrieben werden. Verwenden Sie das Gerät nicht, wenn die Gefahr explosiver Gase oder Dämpfe besteht. Halten Gerät wärmeerzeugenden Quellen fern.
- Seite 10 DT47 - Benutzerhandbuch OBD-Stecker für USB-Anschluss für OBD-Kabelanschluss Akkuladung und Software- Update 4. FUNKTIONSTASTEN Netzschalter ON/OFF Sensor testen oder auslösen Abbrechen, vorheriger Fortfahren oder bestätigen Schritt Navigieren, "nach Navigieren, "nach oben" auszuwählen unten" auszuwählen Navigieren Sie zur Auswahl Navigieren, "rechts" von "links".
- Seite 11 DT47 - Benutzerhandbuch ➢ Das HAUPTMENÜ wird dann wie in Abb. dargestellt angezeigt2. Abb. 2. 6. SERVICEVERFAHREN Befolgen Sie dieses RDKS-Wartungsverfahren jedes Mal vor und nach der Wartung der Reifen/Räder. 6.1. S ENSOREN TESTEN Folgen Sie den Anweisungen im Menü CHECK RDKS Ihres RDKS GERÄT. Lösen Sie jeden der Sensoren des Fahrzeugs aus, um sicherzustellen, dass sie ordnungsgemäß...
- Seite 12 DT47 - Benutzerhandbuch 6.3. D TPM-S YSTEM NEU LERNEN Nach dem Einbau eines Ersatzsensors muss die neue Sensor-ID von der RDKS-ECU registriert werden, um die Kommunikation zwischen dem Sensor und dem Fahrzeug zu ermöglichen. Das Menü SERVICE RDKS zeigt an, welche Methode zum Neulernen erforderlich ist: MANUELLES RELEARN, OBD RELEARN oder AUTO RELEARN.
- Seite 13 DT47 - Benutzerhandbuch VERWENDUNG DES RDKS-GERÄTE WICHTIG! Die fahrzeugspezifischen Informationen in diesem Handbuch dienen nur als Beispiel und stellen nicht unbedingt die spezifischen Anweisungen dar, die für jede Marke und jedes Modell erforderlich sind. Bei der Durchführung verschiedener Funktionen mit dem Gerät ist es wichtig, die Bildschirmanweisungen und/oder die Informationen im Reparaturhandbuch zu beachten.
- Seite 14 DT47 - Benutzerhandbuch 1.3. J AHR AUSWÄHLEN 1.4. W ÄHLEN IE DIE NZAHL DER ÄDER UND DEN EIFEN AUS Diese Option ist nicht für alle Fahrzeuge verfügbar. Diese Option wird zum Beispiel bei Fahrzeugen = weiter mit einem RDKS-Sensor am Reserverad verwendet.
- Seite 15 DT47 - Benutzerhandbuch 1.5. T ENSOREN Linke Front Drücken Sie diese Taste, um den Sensor zu lesen, und drücken Sie OK oder verwenden Sie die Pfeiltasten, um den nächsten zu lesenden Reifen auszuwählen. Rechts vorne Rechts hinten Links hinten Ersatzrad Auslösen, wenn das Fahrzeug mit einem RDKS-Sensor im...
- Seite 16 DT47 - Benutzerhandbuch 1.6. RDKS WARTEN Dieses Menü hat zwei Hauptfunktionen. Eine besteht darin, die ID der 4 Sensoren in der ECU neu zu lernen. Die andere Funktion zielt darauf ab, das Ersatzteil für alle Sensoren zu lesen, die für das Fahrzeug verfügbar sind. = weiter Wählen Sie die Funktion "RDKS WARTEN".
- Seite 17 DT47 - Benutzerhandbuch 1.8. R OBD-II-A EPROGRAMMIERUNG DER ÜBER DEN NSCHLUSS Alle Sensoren ablesen Schließen Sie das OBD2- Kabel an das Gerät und an das Fahrzeug an. Hinweis: Die folgende Bildschirmmeldung wird angezeigt, wenn alle Sensoren ausgelöst wurden und das OBD2-Kabel an das RDKS GERÄT angeschlossen ist. Warten Sie während des Hochladens der Daten ein paar Sekunden.
- Seite 18 DT47 - Benutzerhandbuch Daten werden erfolgreich an die ECU übertragen. Das OBD-Kabel2 kann vom Steuergerät zum GERÄT abgezogen werden. 2. TEIL # NACHSCHLAGEN Es handelt sich um eine Ersatzteildatenbank, in der alle für das jeweilige Fahrzeug verfügbaren Sensoren aufgeführt sind. = weiter Wählen Sie die Funktion "PART # LOOKUP".
- Seite 19 DT47 - Benutzerhandbuch 3. PROGRAM UNIVERSAL SENSOR Wählen Sie die Funktion "PROGRAMM SENSOR". = weiter In diesem Abschnitt wird erklärt, wie man eine Sensor-ID erhält, um sie in einen Universalsensor einzugeben. Wenn der "alte" Sensor gelesen werden kann, verwenden Sie den Abschnitt COPY ORIGINAL SENSOR, um die ID wiederherzustellen.
- Seite 20 DT47 - Benutzerhandbuch 3.1. F UNKTION KOPIEREN = weiter Wählen Sie über die Tastatur die Funktion "COPY ID". Presse um den ursprünglichen Sensor auszulösen Warten Sie ein paar Sekunden. Die ID des alten Sensors wird angezeigt. = weiter Seite 19/41...
- Seite 21 DT47 - Benutzerhandbuch Halten Sie den neuen programmierbaren Sensor Bitte warten in die Nähe der Sie während Geräteantenne. Drücken Sie , um Daten Programmierv auf den leeren Sensor zu organgs. laden. Die Daten wurden erfolgreich an den Sensor übertragen. Seite 20/41...
- Seite 22 DT47 - Benutzerhandbuch 3.2. N ENSORFUNKTION ERSTELLEN = weiter Wählen Sie über die Tastatur die Funktion "NEUEN SENSOR ERSTELLEN". Halten Sie den neuen *Es ist auch programmierbaren Sensor möglich, einen in die Nähe der bereits Geräteantenne. Drücken verwendeten Sie , um Daten in programmierba ren Sensor zu...
- Seite 23 DT47 - Benutzerhandbuch 3.1. SENSORSATZ KOPIEREN = weiter Wählen Sie über die Tastatur die Funktion "SENSORSATZ KOPIEREN". Presse um den ersten Sensor zu lesen. Lesen Sie alle Sensoren. Beenden Sie den Vorgang durch Drücken Verwenden Sie die Tastatur, um das nächste Rad auszuwählen.
- Seite 24 DT47 - Benutzerhandbuch Warten Sie ein paar Sekunden. Presse Die Daten wurden erfolgreich auf den Sensor hochgeladen. fortzufahren. Presse um den nächsten Verwenden Sie die Sensor zu Tastatur, um das nächste programmieren Rad auszuwählen. 3.2. F UNKTION ABRUFEN = weiter Wählen Sie über die Tastatur die Funktion "ID ABRUFEN".
- Seite 25 DT47 - Benutzerhandbuch Schließen Sie das OBD2- Kabel an das Gerät und an das Fahrzeug an. Presse wenn Sie bereit sind. Jetzt können Sie den ersten Sensor mit der aktuellen ID des Fahrzeugs = weiter programmieren. Warten Sie, bis Presse der Vorgang abgeschlossen um den ersten Sensor zu...
- Seite 26 DT47 - Benutzerhandbuch Presse Die Daten werden erfolgreich auf den Sensor hochgeladen. um den nächsten Sensor zu programmieren Seite 25/41...
- Seite 27 DT47 - Benutzerhandbuch NEUESTE SENSORDATEN 1. NEUESTE SENSORDATEN Wenn ein neues Fahrzeug ausgelöst wird, wird das Ergebnis automatisch im Menü NEUESTE SENSORDATEN gespeichert. Sie können das Ergebnis abrufen und mit der Auslösung des gesamten Fahrzeugs fortfahren. Die Daten werden automatisch ersetzt, wenn ein neues Fahrzeug ausgelöst wird.
- Seite 28 DT47 - Benutzerhandbuch TEST FUNKTÜRÖFFNER 1. TEST FUNKTÜRÖFFNER Mit diesem Test wird die Stärke des HF-Signals des Schlüssels geprüft. Die Funktion „TEST = weiter FUNKTÜRÖFFNER“ auswählen. = früher 1.1. A UTOHERSTELLER AUSWÄHLEN = weiter = früher 1.2. F REQUENZ WÄHLEN = weiter = früher Seite 27/41...
- Seite 29 DT47 - Benutzerhandbuch 1.3. A NWEISUNGEN LESEN Um einen neuen Test zu starten. Halten Sie eine der Tasten auf dem Schlüsselanhänger gedrückt. = früher ➔ Das Gerät wartet auf ein HF-Signal. 1.4. T ESTERGEBNISSE PASS: Hohe Signalstärke, grüner Um einen Bereich.
- Seite 30 DT47 - Benutzerhandbuch EINSTELLUNGEN 1. MENÜ EINSTELLUNGEN Wählen Sie das Menü "EINSTELLUNGEN". = weiter = weiter Blättern Sie nach oben oder unten, um eine Funktion oder = früher Einstellungen auszuwählen, und drücken Sie zur Auswahl OK. Wichtige Funktionsbeschreibungen: REGION: zur Auswahl der Region, in der Sie arbeiten, AMERIKA/EUROPA EINHEITEN: Änderung der Luftdruck- und Temperaturanzeige (kPa, Bar oder PSI mit F°...
- Seite 31 DT47 - Benutzerhandbuch 1.1. E INSTELLUNGEN FÜR INHEITEN ÄNDERN = weiter Blättern Sie nach oben und unten, um Funktionen = früher oder Einstellungen auszuwählen. = weiter Blättern Sie nach oben und unten, um die = früher Einheiten auszuwählen. 1.2. F ORMATEINSTELLUNGEN ÄNDERN = weiter Blättern Sie nach oben...
- Seite 32 DT47 - Benutzerhandbuch AUTO: Anzeige des Sensor-ID-Formats in der Art, wie der Sensor sendet. DEZIMAL: Erzwingt die Anzeige der Sensor-ID in Dezimalzahlen (0 bis 9). HEXADEZIMAL: Erzwingt die Anzeige der Sensor-ID in hexadezimaler Form (0 bis F). HINWEIS: Einige Hersteller von OE-Sensoren drucken die Sensor-ID am Gehäuse im Dezimalformat.
- Seite 33 DT47 - Benutzerhandbuch 1.4. E INSTELLUNGEN FÜR DIE AUTOMATISCHE BSCHALTUNG ÄNDERN Blättern Sie nach oben und unten, um Funktionen oder Einstellungen auszuwählen. Die Auswahl wird rot. Blättern Sie nach oben = weiter Change und unten, um von 60 min (maximal) auf DISABLED (nie) einzustellen 1.5.
- Seite 34 DT47 - Benutzerhandbuch = weiter Blättern Sie nach oben und unten, um eine Zone auszuwählen. Das GERÄT lädt die neue Datenbank für die ausgewählte Zone. WIFI-EINSTELLUNGEN 1. MENÜ WIFI Dieses Menü dient zum Einrichten einer WiFi-Verbindung und zur drahtlosen Aktualisierung des Geräts.
- Seite 35 DT47 - Benutzerhandbuch Wählen Sie WiFi- Einstellungen. Um mit der Suche nach einem WiFi-Netzwerk zu beginnen, wählen Sie WIFI = weiter AKTIVIERT, und ändern Sie den Wert auf JA. = weiter Das GERÄT zeigt dann alle lokalen WiFi- Netzwerke an. Wählen Sie = weiter das Netzwerk aus, das Sie verwenden möchten.
- Seite 36 DT47 - Benutzerhandbuch Eingabezeiche Geben Sie das Passwort /fortsetzen für das ausgewählte Netzwerk ein. Wenn Sie fertig sind, wählen Sie WEITER. Das GERÄT stellt dann eine Verbindung mit dem ausgewählten WiFi- Netzwerk her, und alle Informationen werden angezeigt. Seite 35/41...
- Seite 37 DT47 - Benutzerhandbuch INFO 1. INFO MENÜ In diesem Menü werden die aktuelle Version und Informationen über das Gerät angezeigt. Wählen Sie das Menü "INFO". = weiter Seite 36/41...
- Seite 38 DT47 - Benutzerhandbuch SPRACHE 1. MENÜ SPRACHE Wählen Sie das Menü "SPRACHE". = weiter Blättern Sie nach oben und unten, um die Sprache auszuwählen. Das GERÄT lädt die neu ausgewählte Sprache. Seite 37/41...
- Seite 39 DT47 - Benutzerhandbuch VERSCHIEDENES 1. LADUNG Anzeige für schwache Batterie Status der Batterieanzeige: Ihr RDKS GERÄT verfügt über eine Schaltung Erkennung einer schwachen Batterie. 0%25%50%75%100% Batterielebensdauer beträgt Wenn 0% blinkt, schaltet sich das Gerät nach 10 durchschnittlich 300 Sensortests pro Sekunden aus.
- Seite 40 DT47 - Benutzerhandbuch Das Öffnen des Geräts oder die Manipulation des Siegels, das sich auf dem Gerät befindet, führt zum Erlöschen der Garantie. 2. GERÄT-UPDATE (WIFI) Ihr Gerät muss mit einem WiFi-Netzwerk verbunden sein, um ein WiFi-Update durchzuführen. Um eine Verbindung einzurichten, lesen Sie bitte den Abschnitt WiFi- Einstellungen auf Seite 33.
- Seite 41 DT47 - Benutzerhandbuch Vergewissern Sie sich, dass Ihr Gerät an den Strom angeschlossen ist und aufgeladen wird, bevor Sie mit dem Aktualisierungsvorgang beginnen. Wenn Sie bereit sind, wählen Sie JA, um den Aktualisierungsvorgang zu starten. Bitte warten Sie, bis das Programm die Aktualisierung abgeschlossen hat.
- Seite 42 DT47 - Benutzerhandbuch Hinweis: Für die Bestellung von jährlichen Software-Updates wenden Sie sich bitte an Ihren Händler, um Verfügbarkeit und Preise zu erfahren. Aktualisieren Sie die Gerätsoftware Vergewissern Sie sich vor der Aktualisierung, dass der Akku vollständig geladen ist. 1) Verbinden Sie das USB-Kabel des RDKS GERÄT mit dem PC und schalten Sie das Gerät ein.
- Seite 43 DT47 - Benutzerhandbuch Zeitraum kann jedoch je nach dem Ort, an dem 3. EINGESCHRÄNKTE HARDWARE- Sie Ihr Produkt gekauft haben, variieren - bitte GARANTIE BH SENS erkundigen Sie sich bei oder dem Händler, bei dem Sie Ihr Produkt gekauft haben, BH SENS Eingeschränkte Hardware- nach Einzelheiten.
- Seite 44 DT47 - Benutzerhandbuch Spannungsanforderungen finden Sie auf dem Kein SENS-Händler, -Vertreter oder - Produktgehäuse und/oder der Verpackung. Mitarbeiter befugt, Änderungen, Erweiterungen oder Zusätze dieser Verwenden Sie das Ladegerät nicht, wenn die Garantie vorzunehmen. Drähte beschädigt sind. Versuchen Sie nicht, das Gerät zu warten. Im Inneren befinden sich Gewährleistungsfristen keine zu wartenden Teile.
- Seite 45 DT47 - Benutzerhandbuch 60°C (140°F) zu erwärmen, STELLEN SIE Ein Lithium-Polymer-Akku sollte mit einer SOFORT DEN LADEN EIN. Die Batterie sollte Mindestladung von 30 % gelagert werden. während des Ladevorgangs NIEMALS 60°C Wenn Sie ihn völlig entladen lagern, wird er (140°F) überschreiten.
- Seite 46 DT47 - Benutzerhandbuch festgestellt werden kann, sollte der Benutzer 7. CE-ERKLÄRUNGEN versuchen, die Störungen durch eine der folgenden Maßnahmen zu beheben: FORMITÄTSERKLÄRUNG - Richten Sie die Empfangsantenne neu aus oder verlegen Sie sie. Der Hersteller des RDKS GERÄT erklärt, dass dieses Gerät den Anforderungen der Richtlinie - Vergrößern Sie den Abstand zwischen dem entspricht:...
- Seite 47 DT47 - Benutzerhandbuch Index Über ............33 Teil nachschlagen........ 17 Automatisch aus ........32 Stromversorgung ......... 38 Batterie ..........38 Aktuelle Sensordaten ......26 Buzzer ..........31 Wiederverwertung39 ......, 40 ID abrufen ..........24 Vorsicht7 .........., 38 RKE-Test27 ........, 28 Laden Sie ..........
- Seite 48 Dieses Dokument ist das ausschließliche Eigentum der BH SENS. Es darf nicht ohne vorherige Zustimmung weitergegeben, vervielfältigt oder verwendet werden.
