RINGER ALTREX 4100 Aufbau- Und Verwendungsanleitung Seite 7

DE

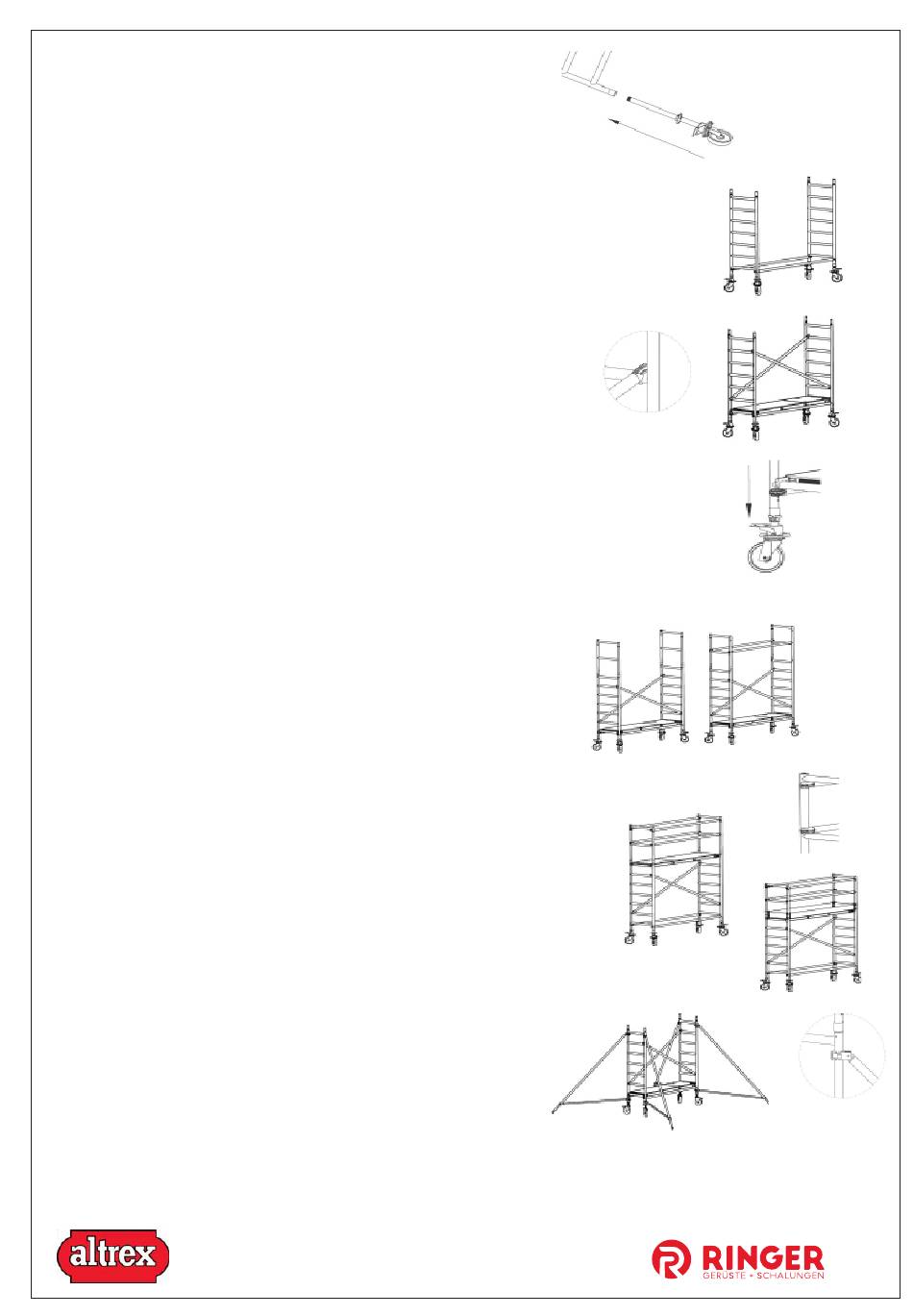

III.II Aufbauanleitung Fahrgerüst 4100
1. Befestigen Sie die Lenkrollen auf den Basisrahmen.
2. Verbinden Sie die Basisrahmen mit 2 Horizontalstreben miteinander. Befestigen Sie die
Horizontalstreben von innen nach außen und unter der 1. Sprosse an den Vertikalrohren des Basisrahmens.
3. Befestigen Sie dann zwei Diagonalstreben gekreuzt zwischen der 2. und 6. Sprosse des Basisrahmens,
eine auf der linken und eine auf der rechten Seite des Basisrahmens. Legen Sie eine Plattform mit Luke
auf die 1. Sprosse des Basisrahmens.
Richten Sie die Lenkrollen so aus, dass sie nach außen zeigen. Blockieren Sie die Lenkrollen, indem Sie den
Bremshebel niederdrücken. Stellen Sie anschließend den Basisrahmen mit Hilfe einer Wasserwaage, die Sie
auf die niedrigste Sprosse und auf die Horizontalstrebe legen, waagerecht in Länge- und Breiterichtung.
Für eine Konfiguration mit einer Plattformhöhe von 2,2 Metern führen Sie die Schritte 4,5, und 6 durch.
4. Stellen Sie sich auf die darunterliegende Plattform und befestigen Sie 2 Geländerrahmen auf dem
(Basis)Rahmen des Fahrgerüstes. Sichern Sie die Geländerrahmen mit den Sicherungsstiften.
Siehe II.X. Montieren Sie danach die Mittel- und Brustwehr von innen nach außen an den
Vertikalrohren des Geländerrahmens.
5. Verlegen Sie die Plattform mit Luke auf die 7. Sprosse des (Basis)Rahmens oder wenn Sie aufstocken,
auf die 7. Sprosse des obersten Aufbaurahmens. Setzen Sie sich in die Luke der Plattform und
befestigen Sie nun die zwei obersten Geländerstreben von innen nach außen an
den Vertikalrohren des Geländerrahmens.
6. Montieren Sie die Bordbretter. Siehe II.IX .
Das Fahrgerüst mit einer Plattformhöhe bis 2,2 Meter ist nun einsatzbereit.
Aufstocken auf eine Plattformhöhe von 4,2 Metern mit Aufbaurahmen mit 7 Sprossen.
7. Gehen Sie vom Basisrahmen aus Schritt 3 aus. Montieren Sie an den Ecken des Gerüstes
4 Ausleger unter einem Winkel von ungefähr 120° zur Längsachse des Gerüstes.
Befestigen Sie die Klemmkupplungen der Ausleger an den Vertikalrohren des Basisrahmens und zwar unter der 2. und 7. Sprosse.
Achten Sie darauf,dass jeder Ausleger den festen Untergrund berührt und sichern Sie diese. Bringen Sie den untersten Arm des Auslegers
ungefähr waagerecht an, machen Sie die Klemmkupplungen gut fest und kontrollieren Sie den Winkel von 120°.
