Speedport W 100XR / deutsch / A31008-M1052-A151-1-43 / QIG_speedport_100XR.fm / 06.04.2006
Kurzbedienungsanleitung Speedport W 100XR
Die ausführliche Anleitung in Deutsch finden Sie auf der mitgelieferten CD-ROM.
u
Übersicht
u
Der Speedport W 100XR kann als Repeater (Reichweitenverstärker) in Funknetzen eingesetzt werden.
Zudem ist er Zugangspunkt (Access Point) für PCs mit Funkmodul zum drahtlosen Netz und Sie können ihn
auch als Netzwerkadapter für die drahtlose Verbindung eines PCs zu einem Access Point oder Router einset-
zen.
Diese Kurzbedienungsanleitung zeigt Ihnen, wie Sie Ihren Speedport W 100XR anschließen und konfigurie-
ren können.
Sicherheitshinweise
u
Beachten Sie die folgenden Hinweise, um sich vor körperlichen Schäden zu bewahren:
– Öffnen Sie niemals das Gerät oder das Steckernetzteil selbst.
– Berühren Sie niemals die Steckkontakte mit spitzen und metallischen Gegenständen.
– Während eines Gewitters dürfen Sie das Gerät nicht installieren. Sie sollten auch keine
Leitungsverbindungen stecken oder lösen, um sich nicht der Gefahr eines elektrischen Schlags
auszusetzen.
– Verlegen Sie die Leitungen so, dass niemand darauf treten oder darüber stolpern kann.
– Betreiben Sie das Gerät nur mit dem mitgelieferten Netzteil und schließen Sie es nur an
Stromsteckdosen an, die den im Typenschild angegebenen Werten entsprechen. Fassen Sie das
Netzteil nicht mit nassen Händen an.
Sicherheit im Funknetz
u
Die Speedport-Produktreihe bietet umfassende Sicherheitsfunktionen gegen Abhörversuche des Funkver-
kehrs im drahtlosen Netz und gegen den Gebrauch der Kommunikationsmöglichkeiten durch unerwünschte
Teilnehmer im internen Netz. Detaillierte Informationen dazu finden Sie in der Bedienungsanleitung des
Speedport W 100XR auf der mitgelieferten enthaltenen CD-ROM.
Öffnen der ausführlichen Bedienungsanleitung auf der CD-ROM
u
Legen Sie mitgelieferte CD-ROM ins CD-ROM- oder DVD-Laufwerk. Bei aktiviertem Selbststart erscheint das
Startfenster. Klicken Sie auf Dokumentation. Das Handbuch wird geöffnet.
Bei deaktiviertem Selbststart öffnen Sie die CD-ROM im Windows Explorer® und öffnen Sie die Startseite
durch einen Doppelklick auf autorun.exe.
Wird das Handbuch nicht geöffnet: Klicken Sie im Einstiegsfenster auf Adobe Reader, und dann auf
Installation. Folgen Sie den Anweisungen auf dem Bildschirm.
Verpackungsinhalt
u

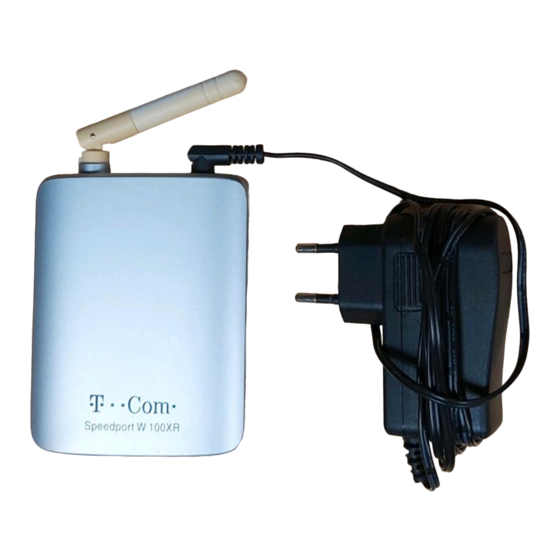

1x Speedport W 100XR
1x Steckernetzteil
1x Ethernetkabel Cat.5 (1,80 m)
1 x CD-ROM mit einer ausführlichen Bedienungsanleitung
1 x Kurzbedienungsanleitung
Deutsch
