115972

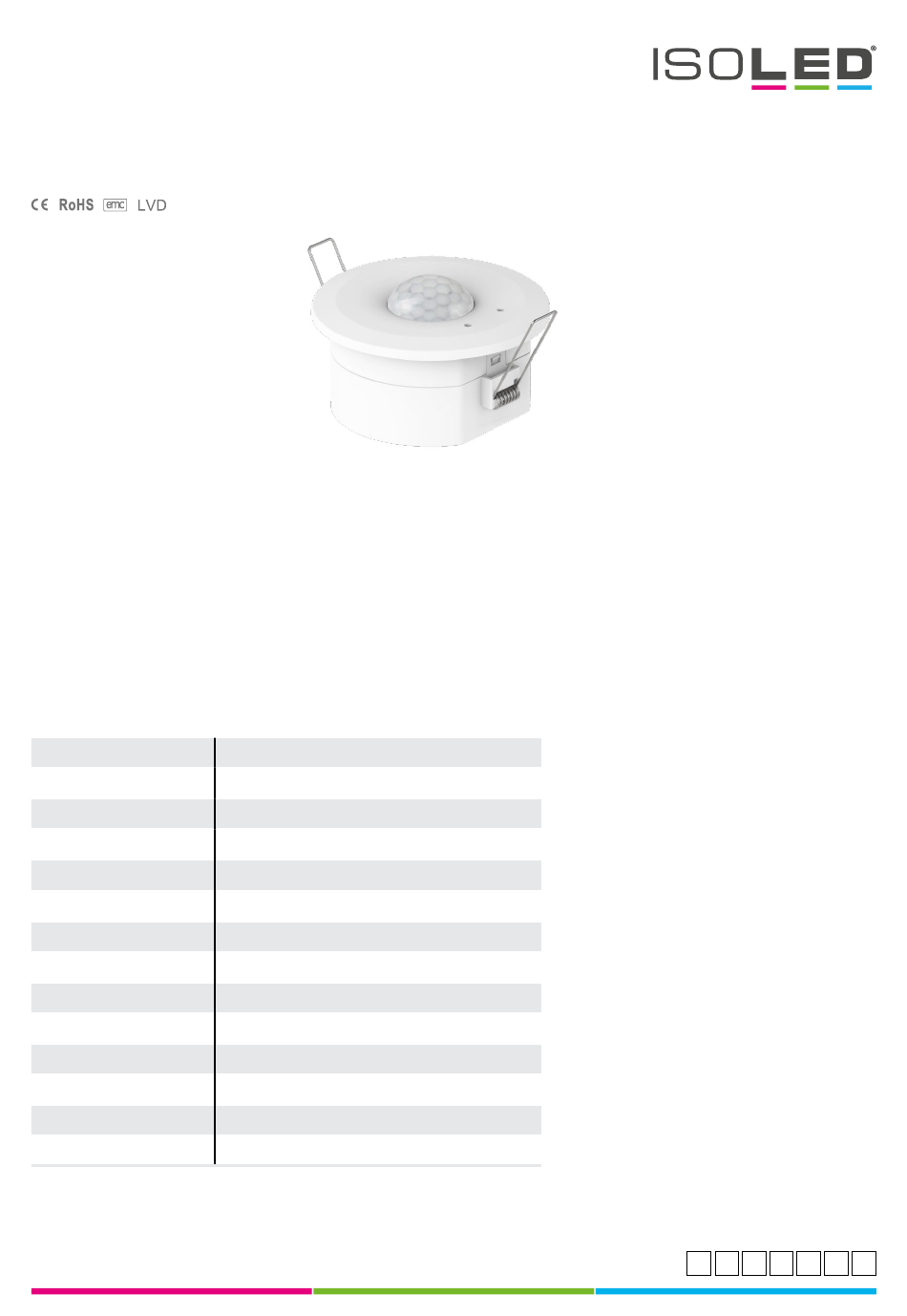

Sys-Pro Funk/Switch/0-10V PIR Einbau-Bewegungsmelder
mit Stand-By, 230V AC, 900 VA
BEDIENUNGSANLEITUNG
Eigenschaften
» Deckenmontage PIR-Bewegungsmelder, Einbautageslichtsensor.
» Ausgang 1 Kanal 0/1-10V Signal, Verbindung mit 0/1-10V dimmbaren Driver.
» Hochspannungs-AC-Eingang, Hochspannungs-AC-Relaisausgang mit Nulldurchgangserkennung.
» Arbeitet als RF-Fernbedienung, Ausgang RF 2.4G-Signal, abgestimmt mit RF-LED-Controller oder RF dimmbarer LED- Driver
optional.
» Zeitverzögerung und Lichtschwelle kann über Drehpotentiometer eingestellt werden.
Technische Parameter
Betriebsspannung
Ausgangssignal
Ausgangsstrom
Stromverbrauch
Erfassungsbereich
Haltezeit
Stand-by-Zeit
Tageslichtschwelle
Erwartetes Licht
Montagehöhe
Erfassungswinkel
Betriebstemperatur
IP Schutzklasse
Garantie
ISOLED
FIAI Handels GmbH | Egerbach 48 | A-6334 Schwoich
®
100-240VAC
0/1-10V (max. 30mA), RF 2.4GHz
Max. 4A (AC)
<1,3W (Operation)
Max. (DxH) 10 x 5m
10s/30s/90s/3min/10min/30min/+∞
0s/30s/90s/3min/10min/30min/+∞
10lux/30lux/50lux/100lux/150lux/200lux/Disable
50lux/100lux/150lux/200lux/250lux/300lux/400lux
5m max.
360° (Deckenmontage)
Ta: -20°C - +50°C
IP20
5 Jahre
CUSTOMISED LIGHT SOLUTIONS
Datenstand: 13.03.2023
AT
DE
CH
HU
IT
FR
EN
