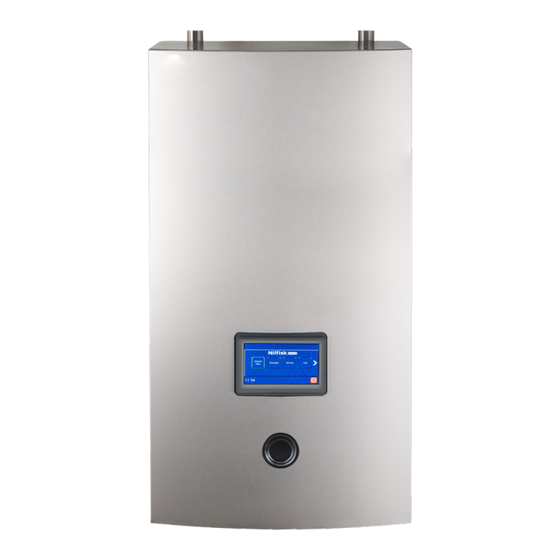

Nilfisk FOOD MH42 Gebrauchsanweisung
Inhaltszusammenfassung für Nilfisk FOOD MH42

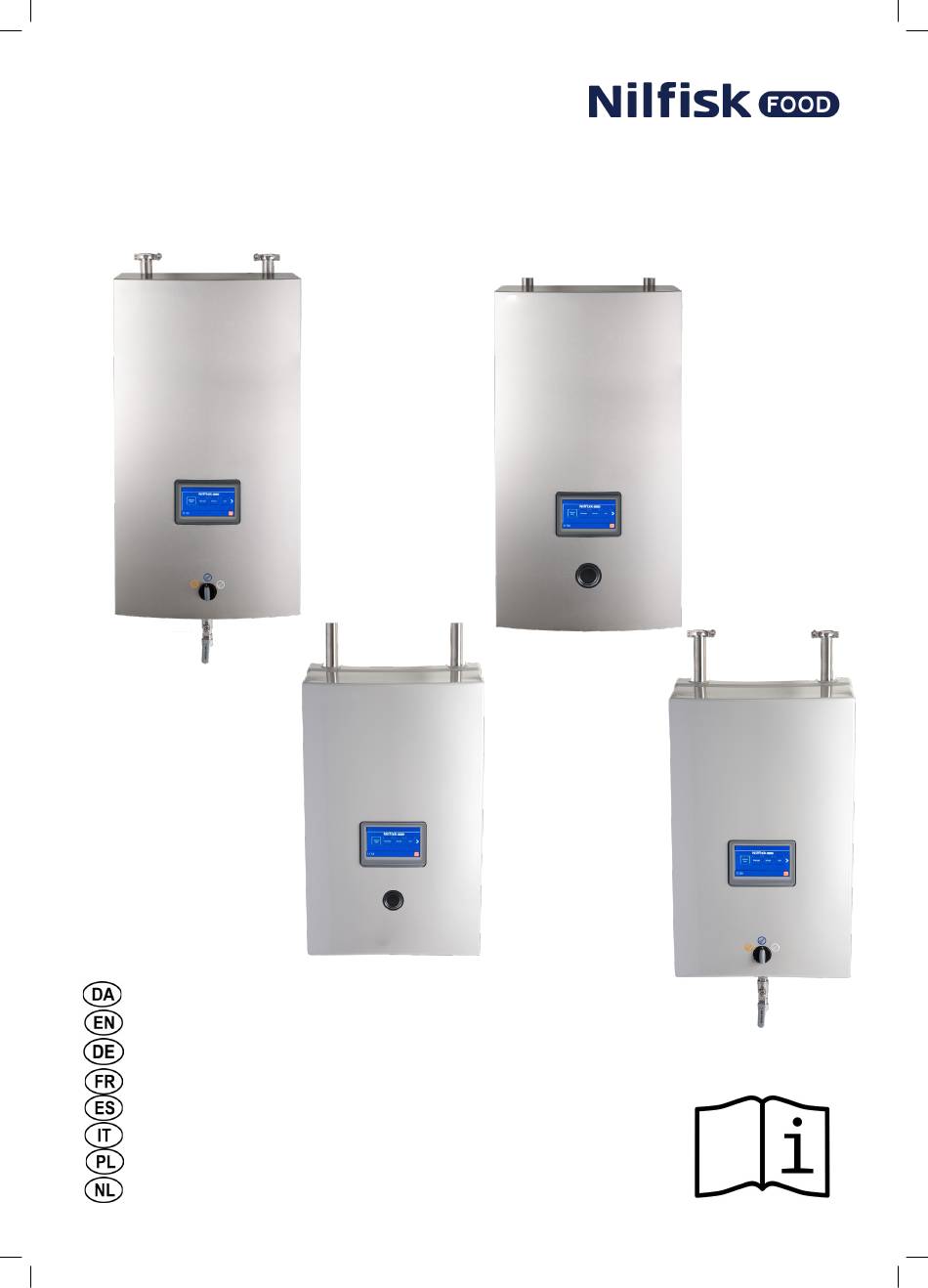

- Seite 1 Hybrid 7 Mainstations & Booster wall MH42, MP42, BH4, BP4, BH7 Brugsvejledning (original) Directions for use Gebrauchsanweisung Mode d´emploi Instrucciones de uso Instruzioni per l´uso Instrukcje stosowania Gebruiksaanwijzingen...
- Seite 2 Tilgængelige manualer for denne enhed: 110009419 Brugsanvisning – Hybrid 7 hovedstationer og boostervæg, MH42, MP42, BH4, BP4, BH7 110009499 Brugervejledning – Hybrid 7 hovedstationer og boostervæg, MH42, MP42, BH4, BP4, BH7 110009494 Softwaremanual – Hybrid 7 hovedstationer og boostervæg, MH42, MP42, BH4, BP4, BH7 Find dem her: Brugsanvisningen og brugervejledningen følger med enheden som fysiske papirmanualer.
-
Seite 4: Declaration Of Conformity
Izjava o usklađenosti Izjava o skladnosti Deklaracija o konformitetu Declaraţie de Conformitate Prohlášení o shodě Декларация за съответствие Prehlásenie o konformite Uygunluk Bildirgesi Atitikties deklaracija Vastavusdeklaratsioon Paziņojums par atbilstību prasībām Свідчення про відповідність вимогам Nilfisk FOOD Blytaekkervej 2 9000 Aalborg Denmark... -
Seite 5: Konformitätserklärung
Declaration of Conformity Konformitätserklärung We Nilfisk FOOD, declare under our sole responsibility that the Wir, Nilfisk FOOD, erklären in alleiniger Verantwortung, dass die products MH42, MP42, BH4, BP4, BH7, to which this declaration Produkte MH42, MP42, BH4, BP4, BH7 relates, are in conformity with these Council directives on the ap- auf die sich diese Erklärung bezieht, im Einklang mit diesen Richt-... - Seite 50 1. Contents Contents ....................Verwendete Symbole .
- Seite 51 Wartung, Fehlerbehebung und Service ..............8.1.
-
Seite 52: Verwendete Symbole
2. Verwendete Symbole Vor Gebrauch lesen Gefahr: Gefahr eines Stromschlags! Mögliche Folgen: Tod oder schwere Verletzun- gen. Tragen Sie eine Schutzbrille, Gefahr: wenn Sie das Gerät verwen- Warnung! Scharfe Kanten – den. achten Sie auf Ihre Finger. Tragen Sie bei Arbeiten am Ge- rät Handschuhe und geeignete Heiße Oberflächen: Kleidung. -
Seite 53: Allgemeine Informationen
3. Allgemeine Informationen Nilfisk FOOD gratuliert Ihnen zu Ihrer neuen Nieder- druck-Schaum- und -Desinfektions-Reinigungsanlage. Die Anlage bietet den neuesten Stand der Technik für Nieder- druck-Reinigungsanlagen in Ihrem Betrieb. Die Anlage kann zum Spülen, zur Schaumreinigung und zum Auftragen von Desinfektionsmitteln verwendet werden. -
Seite 54: Typenschild
Power consumption Max Temp: 70 ° C Amp 14.2 Hz 50 Hersteller Serien-Nr. Produktionsdatum Art.-Nr. Maximaldruck Versorgungsspannung Frequenz Maximaler Wasserverbrauch Maximale Temperatur Stromstärke Gewicht 3.4. Lieferant Nilfisk FOOD Blytækkervej 2 9000 Aalborg, Dänemark Tel.: +45 2969 5100 USt-IdNr. DK62572213 www.nilfiskfood.com... -
Seite 55: Technische Daten
3.5. Technische Daten Technische Daten Allgemein Geräte MH42 MP42 Schallpegel ISO 11202 <70 <70 Abmessungen H x B x T 1260x550x392 1260x550x392 [Zoll] [49x22x15] [49x22x15] Gewicht (kg) [lbs ] 112 [246] 96 [211] IP-Schutzart Wasser Maximaler Auslassdruck 2+inlet max 2.5 2+inlet max 2.5 (bar) (20+inlet max 25) -
Seite 56: Technische Daten Allgemein
Technische Daten Allgemein Geräte Schallpegel ISO 11202 <70 <70 <70 Abmessungen H x B x T 1260x550x392 1260x550x392 1260x550x392 [49x22x15] [49x22x15] [Zoll] [49x22x15] Gewicht [lbs] 100 [220] 85 [187] 120 [264] IP-Schutzart Wasser Maximaler Auslassdruck 2+inlet max 2.5 2+inlet max 2.5 2+inlet max 2.2 (bar) (20+inlet max 25) -
Seite 57: Sicherheit
4.2. Produktsicherheit: (MH42 / MP42) 4. Sicherheit • Das Gerät ist für die Verwendung mit Produkten und Desinfektionsmitteln zugelassen. 4.1. Betriebssicherheit WARNUNG: Tragen Sie eine Schutzbrille, wenn Gefahr von Chemikalienrückständen. Sie das Gerät verwenden. Tragen Sie Schutzkleidung. • Das Produkt kann über Benutzerpackungen, Standarddosen oder Rohrleitungssysteme zuge- Tragen Sie bei Arbeiten am Gerät führt werden. -
Seite 58: Notabschaltung
4.3. Notabschaltung GEFAHR: Im Falle eines Fehlers/Defekts oder einer Wartung der Anlage: 1. Schalten Sie die Stromver- sorgung aus 2. Schließen Sie den Wasser- Open Closed zulauf. 110009224 3. Schließen Sie die Luftein- 4.4. Geräusch gang. Schalldruckpegel gemäß ISO 11202: Unter 70 dB. 4.3.1. -
Seite 59: Transport Und Installation
5.4. Elektrische Installation 5. Transport und Installation Siehe Abschnitt 11 für Schaltpläne und Nennwerte. 5.1. Transport 5.4.1. Stromversorgung • Sichern Sie das Gerät während des Transports mit Die Anschlussanweisungen sind an den Kabeln ange- Gurten gegen Verrutschen oder Kippen. bracht. •... -
Seite 60: Wasseranschluss
5.5. Wasseranschluss 5.6. Luftanschluss (MH42/MP42) Technische Daten zur Wasserversorgung finden Sie in Technische Daten zum Lufteingang finden Sie in Ab- Abschnitt 3.5. schnitt 3.5. • Bevor das Gerät an die Wasserzuleitung ange- • Bevor das Gerät an den Lufteingang angeschlos- schlossen wird, muss diese gründlich gespült wer- sen wird, muss das Leitungssystem gründlich den, um grobe Verunreinigungen und Metallspäne... -
Seite 61: Dosenhaltersystem
Herstellers für eine ordnungs- gemäße Installation. 5.8. Schlauchanschluss (MH42/MP42) • Der Spezialschlauch mit Spritzpistole/Auslass- ventil wird an die Auslass-Schnellkupplung des Geräts angeschlossen (Layout-Zeichnung). • Maximale Schlauchlänge: 30 M. • Es wird empfohlen, nur Nilfisk FOOD Schläuche zu verwenden, die auf Festigkeit getestet wurden. -
Seite 62: Systemvorbereitung
6.3.2. Einstellung der Luft (MH42/MP42) 6. Systemvorbereitung Um die Luftzufuhr einzustellen, entfernen Sie den Ge- rätedeckel und stellen Sie den Luftdruck am Reduzier- 6.1. Inbetriebnahme des neuen Systems ventil auf die gewünschte Schaumqualität ein. Befolgen Sie diese Richtlinien, um eine reibungslose Inbetriebnahme des neuen Systems zu gewährleis- Beim Einstellen des Reglers den Knopf ten. -
Seite 63: Einstellen Des Produkts - Manueller Block (Mh42 / Mp42)
6.3.3. Einstellen des Produkts – manueller Block Alle Tests wurden durchgeführt mit (MH42 / MP42) Topaz LD1. Das Produkt für den manueller Block mithilfe einer Be- grenzungsdüse einstellen, die sich im Saugnippel des → Rückschlagventils befindet (Abbildung 110009231). • Entfernen Sie die Abdeckung. •... -
Seite 64: Betrieb
Stopp 7. Betrieb 1. Stoppen Sie das System durch Drücken der entsprechenden Taste am Bedien-Display (siehe Tragen Sie eine Schutzbrille, wenn Abbildung unten). Sie das Gerät verwenden. Tragen Sie bei Arbeiten am Gerät Handschuhe und geeignete Klei- dung. Sicherheitsschuhe tragen. 2. -
Seite 65: Wartung, Fehlerbehebung Und Service
1 of 1 Thickness (mm): Weight (g): 0,308 Sheet: CONFIDENTIALITY NOTICE ! THIS DRAWING AND INFORMATION CONTAINED HEREIN ARE THE EXCLUSIVE PROPERTY OF NILFISK FOOD zwischen dem oberen Abschnitt und der Kupplung auf. 2. Entfernen Sie die Abdeckung. Die Anweisungen des Pumpenherstellers genau be- 3. -
Seite 66: Vorbeugende/Regelmäßige Wartung
8.4. Vorbeugende/regelmäßige Wartung 8.4.3. Entkalken (MH42/MP42) Um Mängel und Betriebsausfälle zu vermeiden, sollte Das Entkalkungsintervall hängt von der Wasserhärte ab. die folgende Wartung je nach Nutzung mindestens Siehe nachfolgende Tabelle. einmal jährlich durchgeführt werden. °dH Zeit zwischen Entkalkun- 8.4.1. Injektor spülen (MH42/MP42) 0–5 18–90 12 Monate... -
Seite 67: Fehlersuche Und -Behebung
8.5. Fehlersuche und -behebung Wenn Fehler oder Probleme auftreten, die nicht beschrieben sind, wenden Sie sich an den lokalen Service- techniker. Fehler Ursache Behebung Gerät startet nicht • Keine Anschlussspannung am Gerät • Stellen Sie sicher, dass Stromversorgung • Fehlermeldung im Display und Wechselrichter eingeschaltet sind •... -
Seite 68: Ende Der Nutzung
9. Ende der Nutzung 9.1. Demontage 1. Stellen Sie sicher, dass das System vor der Demontage mit sauberem Wasser gespült wird. 2. Schalten Sie den Strom ab. 3. Schließen Sie den Wasserzulauf. 4. Schließen Sie die Lufteingang. 5. Lassen Sie den druck ab. 9.2. -
Seite 169: Spare Part List
Spare part list Hybrid 7 MH42, MP42, BH4, BP4, BH7... -
Seite 170: Mh42, Bh4 & Bh7 Overview
10.1. MH42, BH4 & BH7 overview 110006921 110008561A-001... - Seite 171 Description Beschreibung Désignation Designación 110009303 Cover complete 110009304 Cover complete Inlet - see page page 173 Outlet - see page page 173 Display - see page page 175 110009506 Air regulator complete 110008187 Inverter 110001141 Wall bracket Manual block complete - see page page 171 110009411 Pump bracket 0606745...
-
Seite 172: Mp42 / Bp4 Overview
10.2. MP42 / BP4 overview 110006921 110008576A-002... - Seite 173 Description Beschreibung Désignation Designación 110009505 Cover complete 110009504 Cover complete Inlet - see page page 173 Outlet - see page page 173 Display - see page page 175 110009506 Air regulator complete 110008187 Inverter 110001141 Wall bracket Manual block complete - see page page 171 110009411 Pump bracket 110000221...
-
Seite 174: Manual Block
10.3. Manual block MH42 & MP42 Image: 110001405V2 110008815C... - Seite 175 Description Beschreibung Désignation Designación 110008806 Block complete 110007101 Axle complete 110007098 Injector kit 110008889 Inlet connection kit 110001979 Air non return valve 110004434 Product non return valve 110008772 Water non return valve 110002392 Flexible pressure piece 909100249 Selector knob 110009530 O-ring kit (110002952) 110009529...
- Seite 177 Inlet pipe Description Beschreibung Désignation Designación 110005273 Clamp kit 110005200 Inlet pipe 110005638 Inlet pipe 630900 Water non return valve 110004913 Bent inlet pipe 110005280 Bracket kit 110000963 Flow switch 110002306 Plug 110000889 Pressure sensor 1-16 bar 110007087 Outlet pipe 110000890 Pressure sensor 0-40 bar 110009529...
-
Seite 178: Display
10.5. Display 110009520... - Seite 179 Description Beschreibung Désignation Designación 110009529 (110006876) Screw kit 110009529 (0600009) Screw kit 110009530 (0635037) O-ring kit 110009331 Display complete...
-
Seite 180: Accessories - Mix Kit
10.6. Accessories - Mix Kit 110008565A-001 Description Beschreibung Désignation Designación 110009460 Mix kit Hybrid 7... -
Seite 181: Sensors & Diagrams Mh42 & Mp42
Sensors & diagrams MH42 & MP42... -
Seite 182: Operating Diagram Mh42 & Mp42
11.1. Operating Diagram MH42 & MP42 110003599 Dansk English Deutsch Français Español Luftforsyning Air supply Lufteingang Alimentation air Suministro de aire Kugleventil Ball valve Kugelventil Clapet à bille Válvula esférica Kontraventil Check valve Rückschlagventil Soupape de non retour Válvula de retención Omkifterventil Change over valve Umschaltventil... -
Seite 192: Pump Curve
11.4. Pump curve... - Seite 193 Pressure [bar]...
