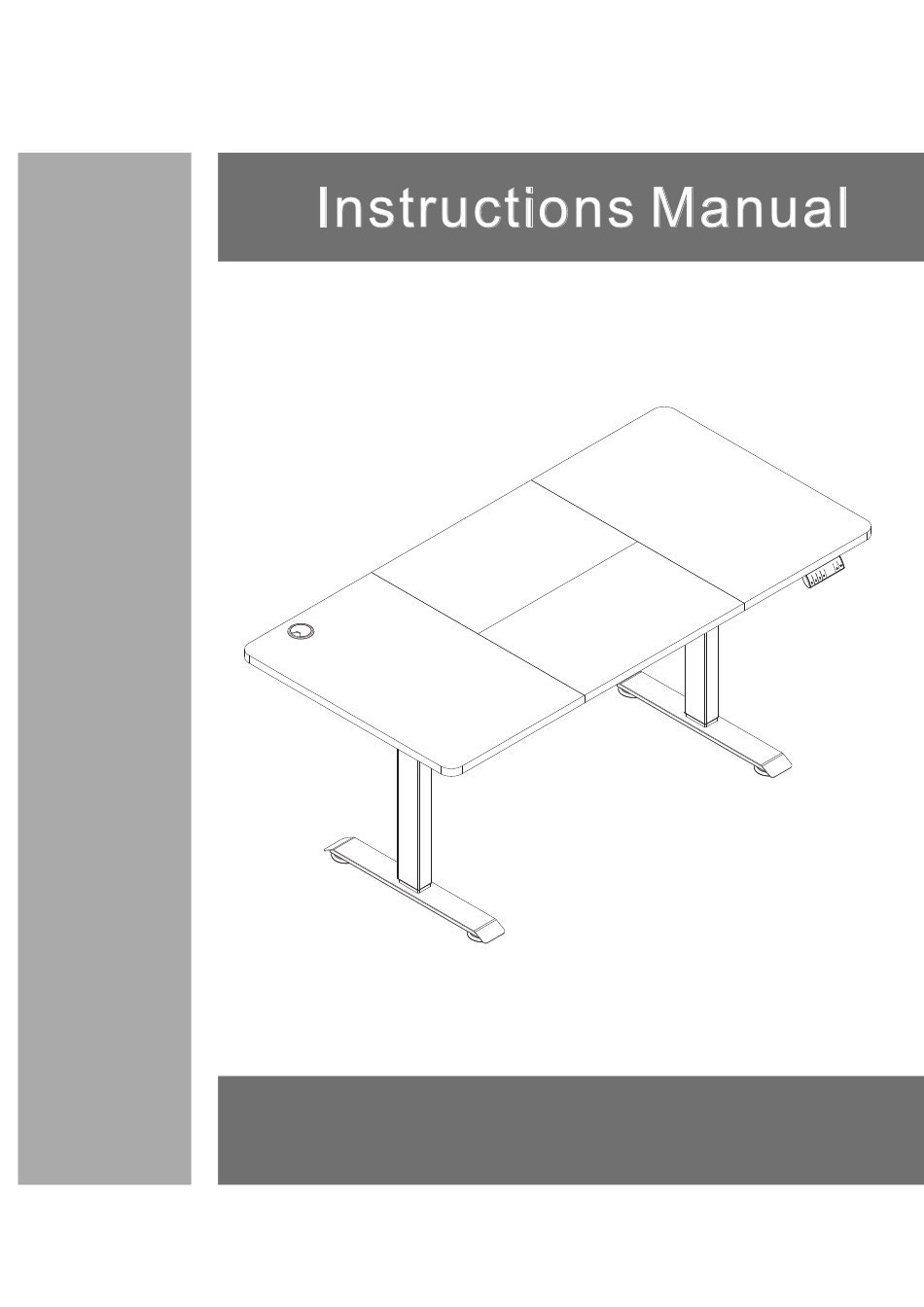

Furniwell E5 Aufbauanleitung
Inhaltsverzeichnis
Inhaltszusammenfassung für Furniwell E5
-
Seite 3: Parts List
Parts List Lift column*1 Lift column*1 Base*2 Frame*2 Side bracket*2 Motor Rod*1 Desk top*4+Wooden pin*12 Desktop connection block*4 Power supply holder*1 Hook*1 ④ ① ② ③ 5# wrench*1 I Handset + Power supply M6 screws*48 M4 screws*1 Cross screwdriver*1 Power cord Tapping screws*6... -
Seite 11: Installation Anweisungen
Installation Anweisungen... -
Seite 12: Wichtige Sicherheitsmassnahmen
WICHTIGE SICHERHEITSMASSNAHMEN Bitte lesen Sie diese Anweisungen sorgfältig durch und bewahren Sie sie für die zukünftige Verwendung sicher auf. Bei der Verwendung dieses Produkts sollten immer grundlegende Sicherheitsvorkehrungen beachtet werden, um das Verletzungsrisiko zu verringern, einschließlich der folgenden: ● Öffnen Sie alle Hardwarepakete und Komponenten, um sicherzustellen, dass Sie alle Teile haben. -
Seite 13: Liste Der Einzelteile
Liste der Einzelteile Liftsäule Liftsäule Frame Basis MotorRod Seitenhalterung Desktop*4+Holznadel*12+ Netzteilhalter*1+Haken*1 Desktop-Verbindungsblock *4 ④ ① ② ③ M4 Schrauben *1 Mobilteil+Energieversorgung+ lü M6 Schrauben *48 endreher*1 Netzkabel Schneidschraub*6... - Seite 14 Montage Schritte Schritt 1: Befestigen Sie die C-Basen mit J-M6-Schrauben an der A-Hubsäule und der B- Hubsäule mit dem mitgelieferten M-Schlüssel. Das Entfernen ist verboten. Schritt 2: Drehen Sie zwei der Rahmen für die J-M6-Schrauben mit dem mitgelieferten M-Schlüssel. Achtung! 1.
- Seite 15 Schritt 3: Montage des Rahmens mit J-M6-Schrauben, die mit dem mitgelieferten M1 -Schraubenschlüssel angezogen werden. Schritt 4: Montieren Sie dann die beiden E-seitigen Halterungen mit J-M6-Schrauben unter Verwendung des mitgelieferten M1-Schraubenschlüssel. Achten Sie auf die Richtung der Seitenhalterung...
- Seite 16 Schritt 5: 5.1 Legen Sie die Tischplatte flach hin und stellen Sie den Tischboden darauf. 5.2 Befestigen Sie die seitliche Halterung mit J-M6-Schrauben an der Tischplatte und verwenden Sie den mitgelieferten M1- Schraubenschlüssel. Hinweis: Die Tischplatte wird gemäß den Anweisungen für die Tischplatte montiert.
- Seite 17 Schritt 7: Befestigen Sie das I2-Netzteil mit den L-Schneidschrauben auf der Tischplatte, wie in der Abbildung gezeigt, und verwenden Sie den mitgelieferten M2-Schraubendreher. Schritt 8: Befestigen Sie den G3-Haken mit den J-M6-Schrauben an der Tischplatte, wie in der Abbildung gezeigt, und verwenden Sie den mitgelieferten M1-Schraubenschlüssel.
- Seite 18 Schritt 9: 9.1Setzen Sie die Sechskantstange in das Tischbein B ein, bis die Schnalle nicht mehr sichtbar ist. 9.2 Montieren Sie das andere Ende der Verbindungsstange am Tischbein A und schrauben Sie den Griff an. Der Griff muss nicht festgezogen werden. Hinweis: Er muss auf den Kartenschlitz ausgerichtet werden.
- Seite 19 Betriebsanleitung A. Liftsäule Drücken Sie die Taste AB oder die Taste AUF, um die Hubsäule nach oben oder unten zu steuern. Drücken Sie die AUF-Taste, um die Hubsäule nach oben zu fahren, Sie können die Höhe (angezeigte Zahl) auf dem Bildschirm sehen;...
- Seite 20 F. Fehlerbehebung 1. Wenn die linke und die rechte Säule vertauscht sind, prüfen Sie, ob die Säule wie unten gezeigt installiert ist. 2. Wenn nur eine Hubsäule angehoben wird, prüfen Sie, ob die Antriebswelle vollständig in den Sechskant der Säule eingeführt ist.
