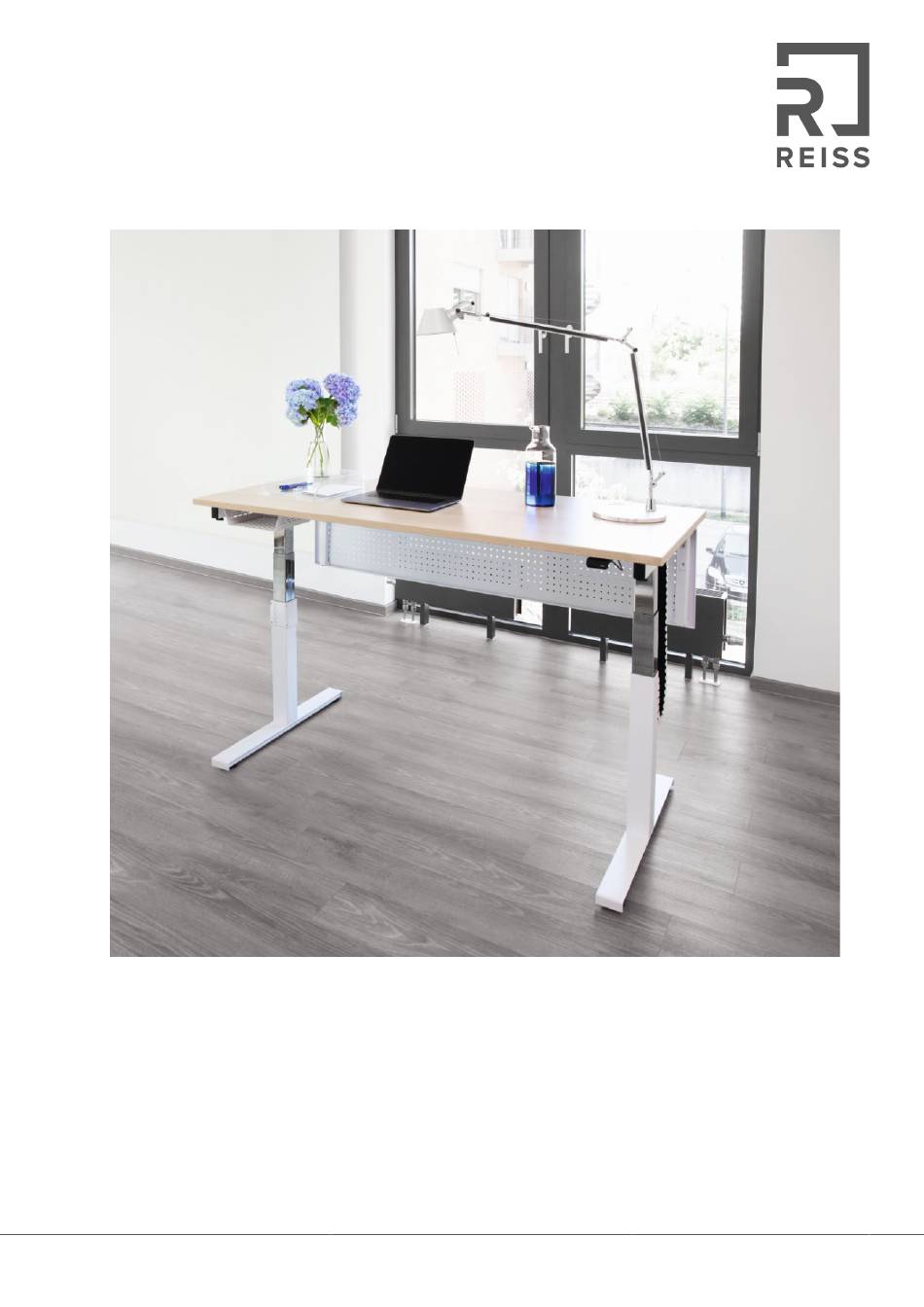

REISS Steh-Sitz-Schreibtische mit motorischer Höhenverstellung REISS Avaro und REISS Eco N2 Handbuch zur Fehlerbehebung der Höhenverstellung REISS Büromöbel GmbH info@reiss-bueromoebel.de 04924 Bad Liebenwerda www.reiss-bueromoebel.de...
Seite 2
P5 – Auf fehlerhafte Bauteile OHNE Fehlercodes prüfen (keine Digitalanzeige am Desk Panel, kein Bluetooth) ........................7 Anhang ..........................8 Fehlercodes ........................... 9 Handbuch zur Fehlerbehebung der motorischen Höhenverstellung für Schreibtische der Programme REISS Avaro und REISS Eco N2 Version 01, Stand 25.11.2020 Mit freundlicher Genehmigung der LINAK GmbH, www.linak.de REISS Büromöbel GmbH...
Seite 3
Referenz zulässt. [Beispiel: 2 Tischbeine auf Referenz 1 (Kanäle 1 und 2) zum Anheben einer Arbeitsfläche und 1 LA31 auf Referenz 2 (Kanal 3) zum Anpassen eines Monitorarrays.] Tisch Aufbau REISS Büromöbel GmbH info@reiss-bueromoebel.de Handbuch zur Fehlerbehebung der Höhenverstellung V1.0 04924 Bad Liebenwerda www.reiss-bueromoebel.de...
Seite 4
3 oder 2 und 3 angeschlossen werden, es sei denn, auf der Steuereinheit befindet sich eine Konfiguration, die diese Anordnung spezifiziert. SCHRITT 3 Desk Panel-Kabel, angeschlossen an die Steuereinheit an Port A1 oder A2 (spielt keine Rolle, an welchen) REISS Büromöbel GmbH info@reiss-bueromoebel.de Handbuch zur Fehlerbehebung der Höhenverstellung V1.0 04924 Bad Liebenwerda www.reiss-bueromoebel.de...
Seite 5
Initialisierungszeit geben. Dies ist die Zeit, die zum Gedrückthalten erforderlich ist, bevor die Initialisierung beginnt. Manchmal sind dies 10 Sekunden oder länger. 3. Wenn Sie eine Standard-Steuereinheit ohne spezielle REISS Büromöbel GmbH info@reiss-bueromoebel.de Handbuch zur Fehlerbehebung der Höhenverstellung V1.0 04924 Bad Liebenwerda www.reiss-bueromoebel.de...
Seite 6
5. Versuchen Sie, dasselbe Bein wie in Kanal 1 mit einem anderen Motorkabel zu initialisieren. Wenn es sich immer noch nicht initialisieren lässt, ersetzen Sie das Tischbein. REISS Büromöbel GmbH info@reiss-bueromoebel.de Handbuch zur Fehlerbehebung der Höhenverstellung V1.0 04924 Bad Liebenwerda www.reiss-bueromoebel.de...
Seite 7
Motorkabel verwendet wird, um Kanal 1 selbst zu initialisieren. Das Problem könnte ein defektes Tischbein oder ein defektes Motorkabel sein. Der Tisch ist uneben 1. siehe P4 - Der Tisch ist uneben REISS Büromöbel GmbH info@reiss-bueromoebel.de Handbuch zur Fehlerbehebung der Höhenverstellung V1.0 04924 Bad Liebenwerda www.reiss-bueromoebel.de...
Seite 8
Die Innentemperatur der Steuereinheit wird überwacht. o Die maximale Stromaufnahme für jeden Motorkanal sowie für das gesamte System wird gemessen. Wenn der Strom eine zulässige Grenze überschreitet, wird ein Fehler angezeigt. REISS Büromöbel GmbH info@reiss-bueromoebel.de Handbuch zur Fehlerbehebung der Höhenverstellung V1.0 04924 Bad Liebenwerda www.reiss-bueromoebel.de...
Seite 9
Mehrere LINBUS-Geräte Verbindungen zu allen anderen gleichzeitig aktiviert Desk-Panels, so dass nur ein Desk Panel angeschlossen ist und testen Sie das System REISS Büromöbel GmbH info@reiss-bueromoebel.de Handbuch zur Fehlerbehebung der Höhenverstellung V1.0 04924 Bad Liebenwerda www.reiss-bueromoebel.de 9 / 18...
Seite 10
Motorkabel des Betriebs erkannt Motorkabelverbindungen (P2) Kurzschluss im Motor • Motorkabel entfernen und er- setzen (P4) • Tischbein entfernen und ersetzen (P4) REISS Büromöbel GmbH info@reiss-bueromoebel.de Handbuch zur Fehlerbehebung der Höhenverstellung V1.0 04924 Bad Liebenwerda www.reiss-bueromoebel.de 10 / 18...
Seite 11
achten Sie auf Motor im Bein defekt • Beschädigungen (P2) • Motorkabel oder Tischbein austauschen • Initialisieren Sie das System (P1) REISS Büromöbel GmbH info@reiss-bueromoebel.de Handbuch zur Fehlerbehebung der Höhenverstellung V1.0 04924 Bad Liebenwerda www.reiss-bueromoebel.de 11 / 18...
Seite 12
• Überprüfen Sie die Motorkabel- Impulsfehler viele Impulsfehler Hallsensor-Platine verbindungen und achten Sie auf Beschädigungen (P2) Tischbein austauschen • Initialisieren Sie das System (P1) REISS Büromöbel GmbH info@reiss-bueromoebel.de Handbuch zur Fehlerbehebung der Höhenverstellung V1.0 04924 Bad Liebenwerda www.reiss-bueromoebel.de 12 / 18...
Seite 13
Ist auf ein Hindernis • Hindernis entfernen (P3) Überlastung Überlastung nach getroffen • Falls erforderlich, eine abwärts unten aufgetreten Initialisierung durchführen (P1) REISS Büromöbel GmbH info@reiss-bueromoebel.de Handbuch zur Fehlerbehebung der Höhenverstellung V1.0 04924 Bad Liebenwerda www.reiss-bueromoebel.de 13 / 18...
Seite 14
Sie Richtung gezählt Kabel für Hallsensor auf Beschädigungen (P2) sind • Tischbein austauschen gekreuzt • Initialisieren Sie das System (P1) REISS Büromöbel GmbH info@reiss-bueromoebel.de Handbuch zur Fehlerbehebung der Höhenverstellung V1.0 04924 Bad Liebenwerda www.reiss-bueromoebel.de 14 / 18...
Seite 15
• Überprüfen Sie das aus dem austretenden Kabels Bein austretende Kabel (falls (falls vorhanden) vorhanden) und ersetzen Sie es, falls es beschädigt ist. REISS Büromöbel GmbH info@reiss-bueromoebel.de Handbuch zur Fehlerbehebung der Höhenverstellung V1.0 04924 Bad Liebenwerda www.reiss-bueromoebel.de 15 / 18...
Seite 16
Sie es, falls es beschädigt ist. Gleichstromau Gleichstromnetzteil [Reserviert für künftige [Reserviert für künftige sfall wurde getrennt oder Entwicklung] Entwicklung] ist ausgefallen REISS Büromöbel GmbH info@reiss-bueromoebel.de Handbuch zur Fehlerbehebung der Höhenverstellung V1.0 04924 Bad Liebenwerda www.reiss-bueromoebel.de 16 / 18...
Seite 17
• Wenn weitere Fehlercodes Slave-Box übermittelt werden, siehe oben Wenn gefolgt von einem anderen Fehlercode, werden die Codes von der Slave-Box übermittelt REISS Büromöbel GmbH info@reiss-bueromoebel.de Handbuch zur Fehlerbehebung der Höhenverstellung V1.0 04924 Bad Liebenwerda www.reiss-bueromoebel.de 17 / 18...
Seite 18
Panel angezeigt. Er kann nur erung in der Liste der letzten 10 Referenz 3 Fehlercodes des CBD6S- Zwangsinitialisi Konfigurators angezeigt erung werden. Referenz 4 REISS Büromöbel GmbH info@reiss-bueromoebel.de Handbuch zur Fehlerbehebung der Höhenverstellung V1.0 04924 Bad Liebenwerda www.reiss-bueromoebel.de 18 / 18...
